2010年02月20日

MF06 フォルツァ にFCRキャブ装着

来週からやっと暖かくなるっぽいですね^^
早く暖かい春がやって来ないかと心待ちにして毎日作業を全て中断しているのですが・・・、というのは冗談ですが、例のFCRキャブ改造計画に伴い完成後に装着する実験車両をどうしようか?と考えた結果、まずは今回の一番のポイントがFCRキャブの加速ポンプ周りをイジった効果がどう変化するかを知りたいので、一発目はやはりKLX250ではなく、ビックスクーターの方が毎回のアクセルワークに対してのエンジン状況がほぼ一定で条件的に照らし合わせやすいと思うのでビックスクーターで実験したいと思います。

IMG_5558
ということで久々に中央に引っぱり出されたMF06 フォルツァですが、この車両は以前に製作した青い奴で、その後身包みだけ他のフォルツァに分け与えてしまい、以前にFフォークのオーバーホールネタでO/hついでにローダウン化したまま手が回らず、本当はちゃっちゃと仕様変更を済ませて適当に乗ってそのままYオクに流す予定がまたまたガレージの片隅に放置してしまいました。

IMG_5637
そんなこんなでこれらの非常に場所を取る部品達も半年近く棚の上でお蔵入りしていたので、そろそろスペースの再確保の為にも出来るだけ早く組み上げたいのですが、先ほどの画像に出ていたKLXも12Rもこれからやって、他の作業もやってで、最近時間と心に全くゆとりがありません。。。
なので、また作業記事があっちに行ったりこっちに行ったりとちょくちょく飛びますが飽き性ではありませんので^^:

IMG_2726

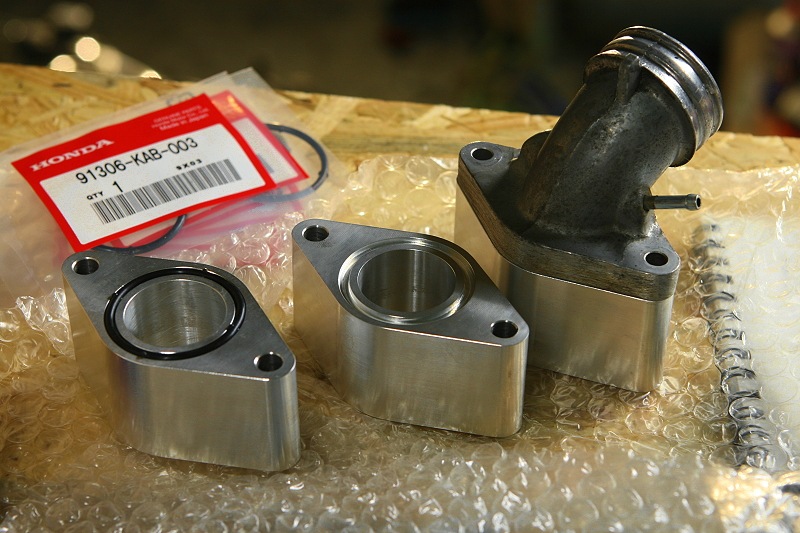

そして今回のMF06 フォルツァへのFCRキャブの装着に伴い、フォルツァの純正マニにそのままFCRを装着しようとするとFCRキャブのフロート部分がエンジンに当たってしまい取り付けが出来ませんので、以前の旧Blogで紹介したこちらのインマニに付けるアダプターを純正のインマニに履かせてクリアランスを確保するのですが、

IMG_5617
今回、ちょうどこのアダプターの件で製作依頼があったのでついでに複数個同時に製作してみました^^
そしてどうせ作るならと、今回は以前の寸法だとFCRキャブのジェット交換をする際にフロートのドレンプラグとシリンダーとのクリアランスが狭すぎてキャブをいちいち外さなくてはいけなかったことやシリンダーからの熱の影響によるフロート内のガソリン温度の上昇、また加速ポンプのダイアフラムカバーとエンジンケースのクリアランスが狭くて気になっていたので毎回対応策を説明していたのですが、今回は対策品として以前のモノよりも若干寸法を上げて製作しました。

IMG_5575
が、アダプターの寸法を棚上げした分、キャブ上側とフレームとのクリアランスが予定通りになるのかが気掛かりだったので、まずは一度このフォルツァを使って仮組みしてチェックをします。

IMG_5623
キャブのボディーが仮組みですが、装着イメージなのでとりあえず気にしないでください^^:
そして全体をセットしてみるとこんな感じですが、気掛かりだったエンジンハンガーやフレームとのクリアランスもエンジンがスイングしても問題無さそうで一安心です♪ が、最終的なローダウン量によってはメットインのキャブ点検用のフタにショックがボトムした際の逃げが必要かもしれません。でもこちらも実験の時だけフタを一時的に外しておけば問題なさそうで一安心です。
ちなみに渋くウケ狙いでCRキャブをつけてみようと試したところ、CRキャブだとフレームに当たってアウトでした^^:

IMG_5625
そして下側も以前の仕様では で囲んだ部分とシリンダーとのクリアランスが狭くて整備性が悪かったのですが、今回はアダプターの寸法を上げたお陰でドレンを開ける際にガソリン受けを入れても作業できるスペースが確保でき、尚且つエンジンケースとのサイドクリアランスも問題無しでした^^
とりあえずこれでこのMF06にFCRを取り付け可能となりましたので、他の作業と合わせてMF06 フォルツァの製作もこれから進めていきたいと思います。

IMG_5583
ちなみに今回のオリジナルアダプターですが、今回は依頼を受けた分と合わせて小ロット製作しましたが、この部品は定期的に問い合わせがあり、その都度製作するのも何なので、とりあえず残りは痒いところに手が届くシリーズとしてストックしておきます^^
