2013年04月13日

WPC処理の疑問と理解

4年前に自分のエンジンをオーバーホールした際に、フリクションロスの低減を目的として試験的に各部品に施したWPC処理ですが、2年前に一度ヘッド周りの仕様変更でバラした際に「おやおや・・・」と気になった点が一つ。SBR_0578
それは以前に紹介したカムキャップやこちらのバルブリフターも・・・

SBR_0583
それと画像のピストンピンにも当て嵌まる事なのですが、これらWPC処理を施した全ての部品の摺動部分が摩耗してWPC処理層が消えてしまっている・・・。ってことはやはり効果も消えてしまっているのか?という部分が気になっていまして、この部分の話でちょくちょく ” あの状態ってどうなのよ? ” という話題になったりするのですが、このWPC処理の効果って実際問題そんなに簡単に消えたりするのかどうかが知りたかったので、今回WPC処理をお願いする際に先ほどのピストンピンを実際に専門家に見て頂いたうえで疑問をぶつけて回答を頂いたのですが、
sbr_wpc

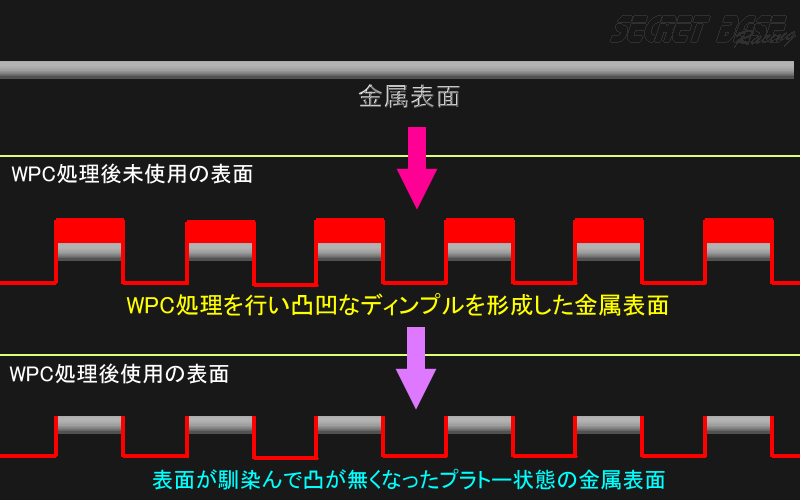

返答の内容は、何もない金属の表面にWPC処理を行った際に出来る金属表面の凸凹したディンプル層が使用していくにつれ摺動部分の凸が摩耗して無くなりプラトー状態になっているだけであって、WPCの効果が消えた訳ではない。との事で、じゃあ凸側が消えて残りの凹側だけになったということは効果が薄れているという事か?と質問したところ、「むしろWPC処理を行うことで表面硬度が上がっているので対摩耗性も良くなっている分、凸側が無くなって面粗さが整っているこのプラトー状態の時が一番いい状態です。」とのことで、どちらかと言えば初期馴染み性を良くさせるために取り入れていましたが、その効果は見た目以上に持続するらしいです。



================================================

2017.9 /13 更新


P1150476
このたび実際に不二WPCさんに直接伺いまして、この部分の検証を実際に電子顕微鏡を使って調べていただきました。

P1150490
その結果、画像のリフターの状態までいくと流石にWPC層は磨耗して無くなっていることが確認できました。

P1150489
ですのでWPC処理の効果が持続するというのは一定の期間までとなり、効果は徐々に薄れていくことが分かりましたので訂正させていただきます。


また2017,9/13 現在、WPC処理とDLC処理の新しい見解は
http://secretbase-racing.com/archives/2017-09-13.html
の記事にて書いておりますので、宜しければこちらもご覧ください。




================================================




SBR_0838
ということで今回もピストンなどにはWPC処理を、ピンやリングにはDLC処理を。
また今回バラして検査した結果、当たりの強そうな場所にそれぞれWPCとDLC処理を試験的に施してみました。

SBR_0822
そして12Rのシリンダーは材質がニッケル合金なのでDLC処理は行なわず、摺動抵抗の低減を狙ってWPC処理を。 クランクはジャーナル部分を対摩耗性向上の為にWPC+DLC処理を施してもらいましたが、ピン部分へのDLCコーティングにはまだ不安が残るとの返答を頂いたのでWPC処理+ラッピング処理を施してもらいました。
ホンダがF1に参戦していた当時にこのプラズマを使うDLCコーティングの研究でトライ&エラーを繰り返して苦労したなんて話がありましたが、材質や形状によって膜厚成形や密着性をコントロールするのが非常に難しいようで、今回自分が施してもらったDLCと当時のホンダが施していたDLCでは性質や費用など名前が同じでも別物なウェットカーボンとドライカーボンくらいの比で別物なんでしょうね^^:
でも個人でも頑張ればトップカテゴリーで採用されている最先端技術に触れられる!って凄いことですよね。当然お値段も凄いですが・・・w
とりあえず現状でWPCとの価格差分だけの効果があるのか?また費用対効果の高い場所、低い場所などその辺を今回は見極めたいと思います。

P1110205
で、表面処理といえば遊心のコーイチさんが非常に面白い物を持っていて、以前にコーイチさんのレーサー1000RXに今年使用する為に加工されたクランクを見せて頂いたのですが、この画像のクランクに施された表面処理が面白くてWPC処理を施した金属の触り心地がサラサラなのに対してコーイチさんのクランクに施された表面処理はヌルッとした触り心地で、触った時に一瞬 ” 防錆処理でオイルでも塗ってあるのかな? ” と勘違いしてしまうくらいヌルヌルしている感触でした。
で、当初この表面処理の効果がどう出るのか知りたくて自分のクランクもコーイチさんのと同じにしてみようかな・・・?なんて興味が湧いて悩んだのですが、まずは当初の予定を消化するべくWPCとDLCのテストも先に行いたいし・・・ということで、この処理の効果の程は次回コーイチさんがエンジンをバラした時にでもまた見せて頂き、お話を伺おうかと・・・。

そういえばWPCの効果が消耗品なのか?って話ついでに、以前にチタンリテーナーってすぐにダメになってしまうような消耗品なの?みたいな話を仙台で聞かれたことがあるのですが、正直、使い方や組み方など、時と場合によると思うのでどちらとも言えませんとお答えしましたが、
SBR_0557
とりあえず今回バラして取り出した自分のAPE製のチタンリテーナーですが、4年間の間に全開高負荷条件のドラッグ走行を練習とセッティングも合わせると300本以上、普段の街乗り 〜 常に水温油温MAXな真夏の炎天下に九州までグルっと3000km かっ飛びツーリングもこなし、他の人と変わらぬ普段のストップ&ゴーな街乗り 〜 NOSを全開に吹いてタイムを本気で狙ったドラッグ走行まで・・・といった使い方をしたモノですが、今回点検してみたところでは異常摩耗も変形もクラックもなく不安要素も見当たらないので洗浄後に再投入予定です。

SBR_0558a
4輪の800馬力だ1000馬力だの過激なモンスターマシンではこちらのコッター側が広がってコッターが飛んでバルブが落ちてしまうというトラブルを拝見した事はありましたが、今回自分のモノはこの部分にも異常は見られませんでした。
とりあえずよくある異常な話で、洗濯機でペットを洗ってしまうような無鉄砲な人や電子レンジにペットを入れて乾かそうとしてしまう無知な人などと同じように、ネットを徘徊すればそりゃ世界中で十人十色いろいろな使い方や症例があるのは当然なわけで、そのネガティブな情報や事例だけを取り上げて叩いてみたところでその部品を組んだ人の技術力や知識力、組まれていた部品背景までは分かりませんし、その壊れる割合が供給量に対して果たしていくつなのか?ってな話な訳で、やはり評価を下すのであれば見聞きした噂話より実際に自分で組んで試してみた経験則で・・・って思いますけど。。。って雀荘で向かいに座った生意気な八百屋のオヤジが言ってましたw


SBR_0566
ということで、結果論で言えば今回自分のAPE製チタンリテーナーは大丈夫でしたが、今後ブローするような事があれば「そら見たことか!言わんこっちゃない」ってココぞとばかりに叩かれるんでしょうねw
