2009年04月

2009年04月29日

優等生探し

GW明けにビックスクーターの作業が2台入って来る事になったのですが、現状、このままの状態だとガレージに入りきらないな・・・。ということでガレージ内の配置換え兼掃除をしようと整理をしていたのですが、
そのついでに前回12Rから外した部品を一まとめにしておこうとクリアーケースに部品を入れて、後ろに置いてあったNOSボトルを横着をして手探りで探しつつ掴んだつもりが、又しても持ち上げる瞬間に間違えてボトルの弁をひねって開けてしまい、豪快にパージ。。。そしてこのままボトルから手を離すと噴射の勢いでボトルが暴れると思ったので、一瞬耐えて持ち替えるまでの3〜4秒ほどの間、中指と人差し指に噴射してしまい、-50度近いガスのお陰か火傷と違ってそこまで痛い訳ではなく、逆に冷えて指の感覚が無いのですが、とりあえず火傷の逆だからと自販機でホットコーヒーを買って凍傷部分に当てて暖めたところ熱すぎも良くないようで時間差でかなりの激痛でした。しかも指と指の付け根の水掻き?部分はこれがなかなかどうして慣れない部分の痛みで結構ブルーでしたw
でも当初、指の側面がだんだん青紫がかってきていたのでこれはマズイかも・・・と思ったのですが、片付けが終わって気付いたら治ってたので良かったです^^:


IMG_1643

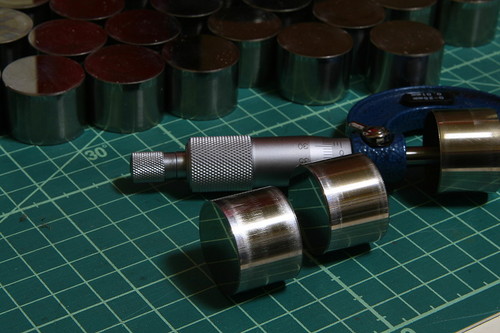

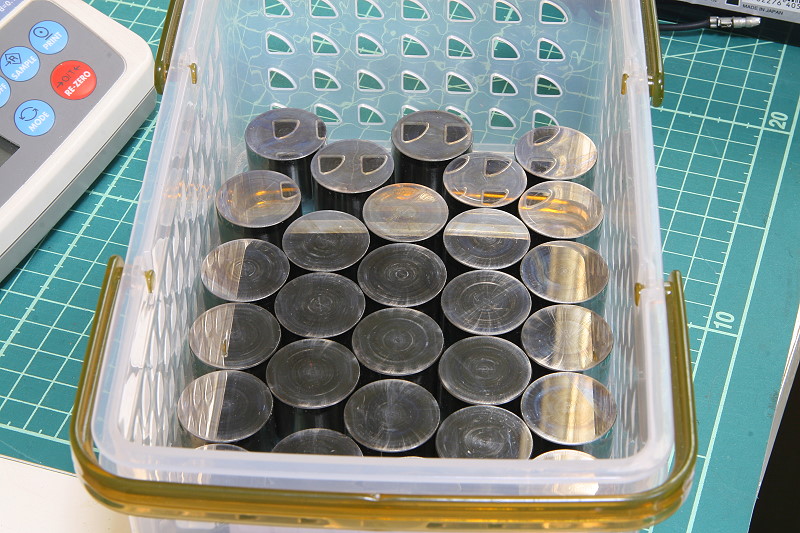

そして相変わらずネタは12Rの作業ですが、今回のエンジン用にと各3つのシリンダーから取り外した計48個のリフターを状態の良いモノと悪いモノとに選別しているのですが、今回ジャンクヘッド、予備ヘッド、そして降ろしたエンジンから取り出したリフターのそれぞれを別々に置かず全部同じ入れ物に混ぜて洗浄してしまったところ、結果的にジャンクヘッドに付いていたであろうリフター達が酷い状態だったようで選別するのが余計大変になってしまい、こんな事なら最初に確認しておけば良かったです・・・^^:

riftar

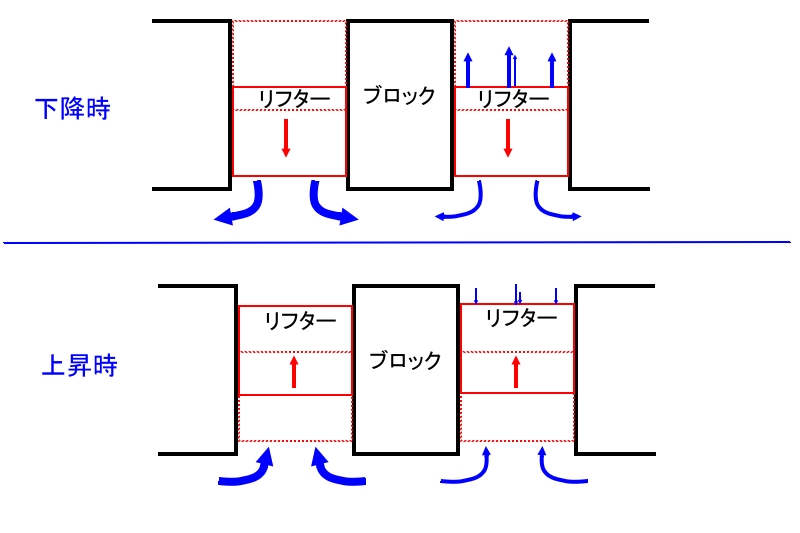

そしてリフターと言えば以前に図のような想像でリフターが上下する時に内部で空気抵抗が生まれると思い、リフターの上面にカムのジャーナルが当たってもどこかしらで空気が貫けるよう十字方向に4箇所穴を開けてフリクションを減らそうと企み、穴を開ける位置にポンチで打撃して変形されても困るし、リフターの表面はカムからの打撃に耐えられるよう表面に硬い処理がしてあるので只でさえ穴が開けづらいし・・・で悩んだ結果、社長にどうすれば良いかを相談した事があるのですが、もともとリフターが下がった時に下側に空気が抜けるんだから関係ないだろうと言われ、その時は社長にそう言われちゃやり様が無いな。。。と諦めたのですが、自分の中では高回転域など一定の勢いがあればパラシュートのような抵抗が多少なりとも発生すると思いつつも、そこまでストロークが無いしリフターの中にはスプリングなどもあるので体積変化はそんなに気にしなくても良いのかなぁ・・・と実験がお蔵入りした事がありました。

151200

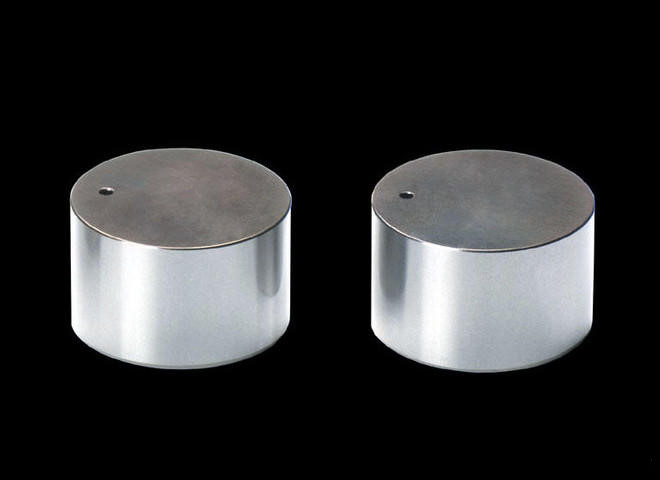

そして今回、何気なくそんな事を思い出して検索してみたところ、日産のZ33やV36スカイラインなどに積まれているVQ35HRとVQ25HRのリフターに小さな穴が^^:
ちなみにこのリフターに施されている水素フリーDLC(ダイヤモンド・ライク・カーボン)コーティングという新しい技術はカムとバルブリフターの間のフリクションを約40%も低減させている(※1)らしいのですが、と言う事はこの穴も別のフリクション対策なのでしょうか?それともまた別の何かを期待しての事でしょうか・・・。でもこの日産のバルブリフターは冠面中央部が外周部に対して10〜25μm突出した凸形状にしてあるらしく、そんな極わずかな寸法をも追求して出す位ですから単純な考えなハズがないですね^^:
そんなこんなで、今ならウォータージェットやレーザーで極小の面の綺麗な穴も開けられますし、とりあえずは使わないリフターで実験してみようかなぁ・・と思いつつもいざ良い塩梅が出ても本加工するには×16で加工費が高いですww  費用対効果・・・やはりそこが最大のネックなのでしょうか・・・。


IMG_1639
そんなこんなで現実に戻って細々と選別作業は続きますが、前回バラしたエンジンのカムジャーナル部分を点検したところ、変なカジリや痕なども見られず一安心だったのですが、リフターの冠面部はそれ相応のダメージを受けていたので、今後の事を踏まえてカムにも優しい存在になってもらう為、ピストン同様リフター側にもWPC+MOS2処理をする予定です。


(※1) メーカー発表のDLC対応推薦OIL使用時の数字です。

akane380 at 00:11|PermalinkComments(2)TrackBack(0)DRAG RACE 製作記

2009年04月25日

まいりました・・・。

つい先日桜が開いたと思ったらもう4月も終わりでドラッグまで残り1ヶ月となりました^^:
しかもGWまではあと一週間だというのにGW仕上げの作業でいっぱいいっぱいでガンの掃除をしていたら自分の顔面にレインボーフレークをぶっ掛けてしまい、顔がキラキラしてコンビニに行くのが恥ずかしいは、自分の12RもGW前に一通り準備を進めておかないとメーカーが休みに入ってしまうわで、毎年この時期は踏んだり蹴ったりで参ります・・・。参ると言えば、例の泥酔問題ですが、あの程度の事、この不景気に陽気に楽しくやってる人がいて良かったですねで警察も厳重注意で終わらせれば良いと思うのですが、大きく騒がれてかわいそうで仕方ないですね^^:

そういえば話変わって来月の24日は仙台でJD-STER Dragがあるのですが、丁度その日にガレージのすぐ近くでとあるバイクイベントが開催される予定らしく(詳細は言っていいのか不明なので伏せますが^^:)、そちらも非常に気になるところです。 というか、普段地方で行っているそのイベントの会場がガレージから10分程の所と今回非常に近かったので自分の500SSを仮で仕上げてそちらにも参加したかったですね・・・^^:

IMG_1929

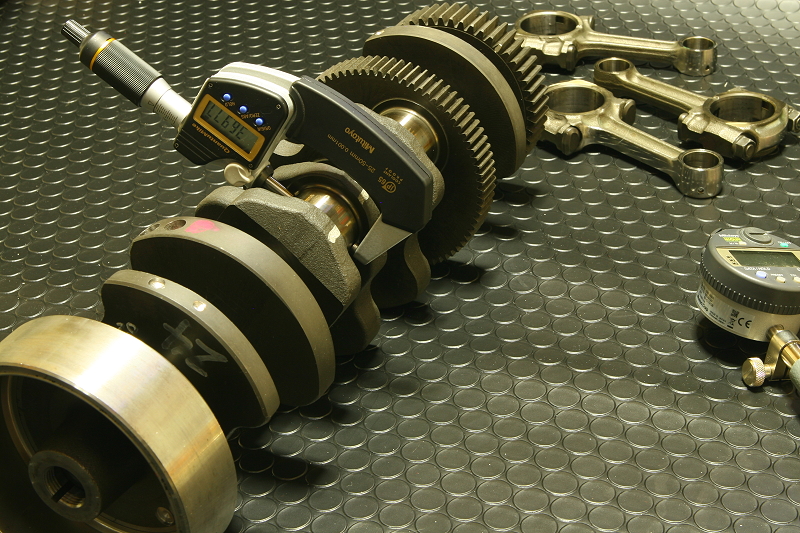

そして12Rの作業ですが、先週末に加工に出していたクランクとヘッドが加工から仕上がり戻ってきたので、早速クランクの各ジャーナル径を計ってメタルの選定を行い、今回はメタル関係もWPC処理をする予定なので、発注した部品がメーカーから届き次第GWに全ての部品を間に合わせるためすぐさま部品を加工屋さんに転送します^^:
また、メタルの選定は通常のサービスマニュアル通りに行う場合はクランクとケース側にそれぞれ付いている識別マークや記号をマニュアルに記載されている勘合表と照らし合わせて選定しますが、基本的に一度使ったエンジンでは使用状況などによりそれが絶対値とは限らないのでそれぞれの計測結果を元にメタルクリアランスを計算して規定内のモノを選定します。
ちなみに今回、マニュアルに記載されている勘合表通りに選んだ時とは違う選定結果となりましたが、マニュアル通りに組んでいたら2箇所のクリアランスが規定値以下とかなり緩くなていました。また、メタルクリアランスが広い方がフリクションが減って回りが良いと言いますが、あれはあくまでも走行距離の限られたレーシングエンジンだからであって街乗りでは耐久性も考慮してトータルで狙いを持ってそうしないといけません。そして今回、マニュアルの勘合表通りにメタルを選定した場合に2箇所のクリアランスが規定値を超えていましたがこれもまた問題で、全部が近いクリアランスであれば油圧もほぼ一定に掛かるのですが、クリアランスにバラつきがあると緩い方に油圧が逃げてしまうので何かと他の部分のメタルトラブルを引き起こす可能性があります。

IMG_1999IMG_2002

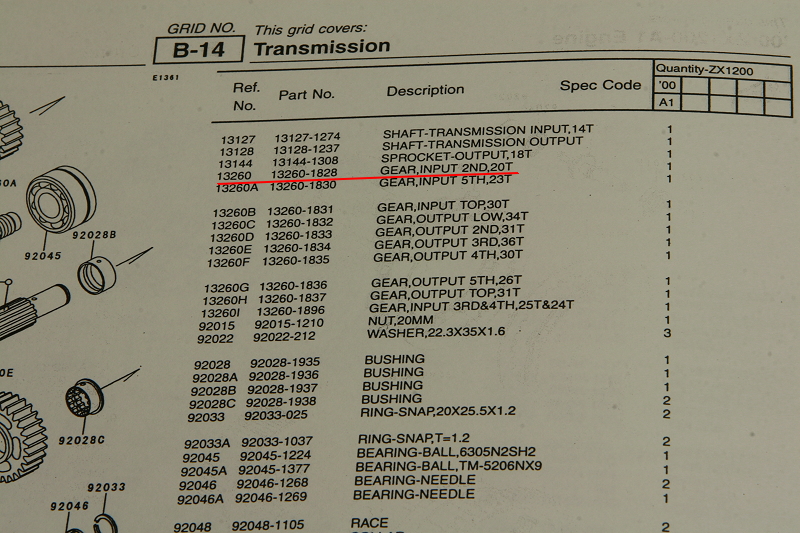

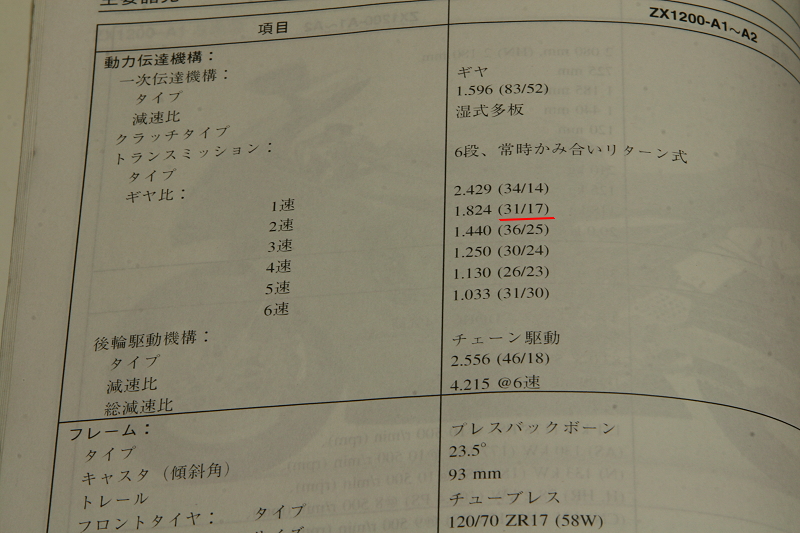

そういえばマニュアルといえばミッションのクロスを作ろうとしている時にパーツリストとサービスマニュアルに記載されている情報が違っていたのですが、マニュアルやパーツリストなどは毎回補足版が出ますので、そういった意味でもおかしいな?と思った時にこれらを全て信用しない経験則も重要かもしれません。

IMG_1987

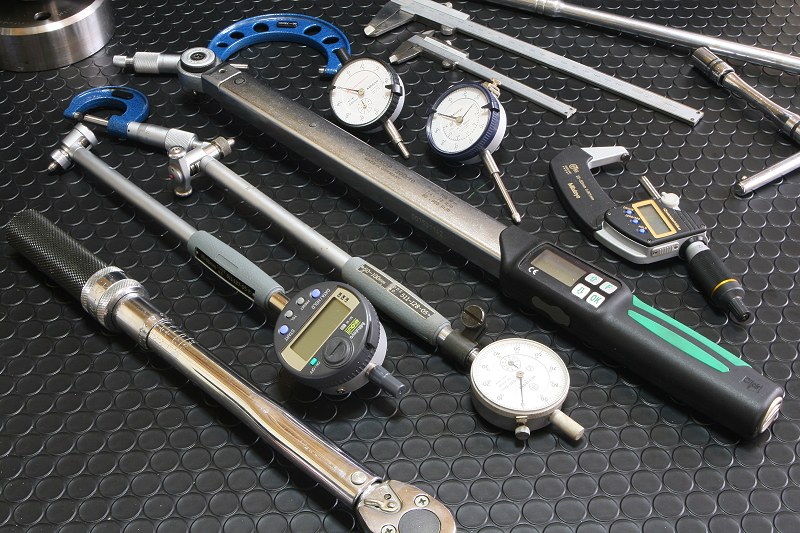

そしてこちらはエンジンをイジる際に各部を計測する工具達ですが、一言に計測と言っても精度を求めると同じ用途の工具でも一つ一つのキャパが狭く非常に多くの道具が必要となります。
そして自分は目が悪く細かい目盛りを毎回何度も指差し確認して・・・と一度の計測で非常に疲れてしまうこともあり、最近ではデジタルタイプも安くなっているということで1/1000の精度を測る部分の道具だけはデジタルタイプで確認し易いようにしていますが、やはりデジタルの方が機能も多く、パッと見で確認が出来るので断然作業効率も良いです^^

IMG_1950

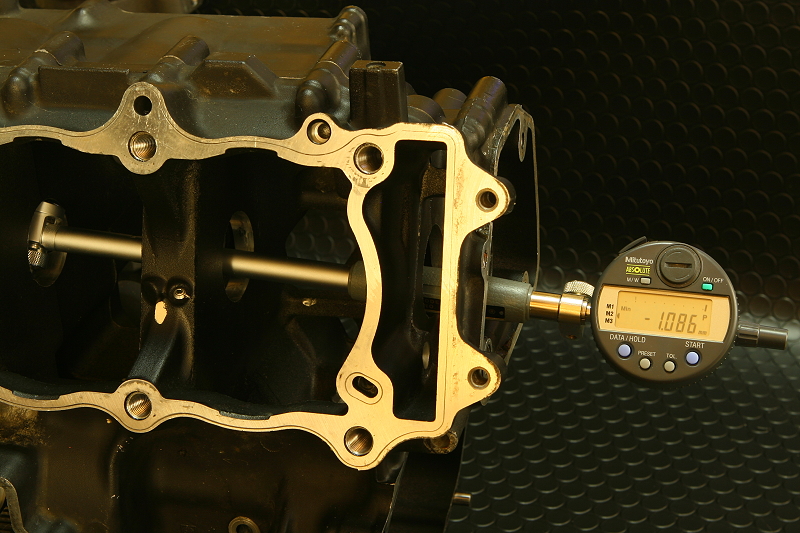

そして各部分の精密なクリアランス計測は冬場や夏場など気温によって材質の金属が若干膨張したり収縮しますので温度管理にも気を配るのですが、事前に室内の温度を20℃に保った部屋で一度部品を寝かせ、部品の温度が一定条件に落ち着いてから各ボルトやナットを正確なトルクで締め込み、緩めてを何度か繰り返して慣らしてから本締めを行い、各部の寸法取りをします。
また、自分は何時どんな状況に陥るか解らないので冷え切った時とある程度の温度の時も計測し、その誤差や変化なども後の為に把握して残しておきます。

IMG_1992IMG_1998

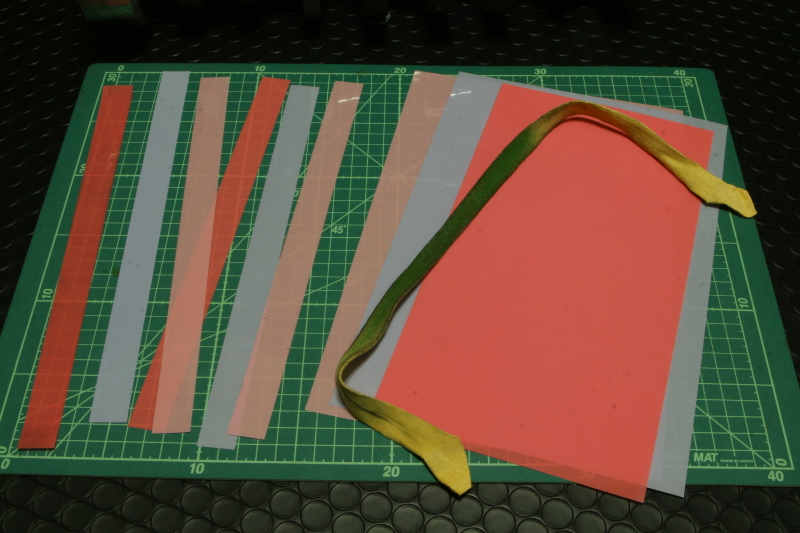

そしてクランクのジャーナルを測る前に摺動抵抗の低減を狙って少し荒れているジャーナル部分のクリーニングとして簡易的なラッピングも行ったのですが、用意するものは3M ラッピングフィルムの#4000と#8000と#10000+革布に青棒を擦り込んだものを用意し、ここもクリアランスやピン形状が非常に重要な部分なので無茶はせずに出来るだけのことをする感じで手動で可能な部分まで一定部分だけに偏らないよう注意しながら磨き上げますが、磨き方としてはクランクを横向きに置いて足で前後にゆっくり回転させつつ、ラッピングフィルムの両端を掴んでベルトのように行ったり来たりさせて研磨しますが、あまりフィルムにテンションを掛けたり一定部分で止めながら研磨すると変形の元となってしまうので、ピッカピカの鏡面にしようとせずに、あくまでも手動で行っている事を考慮して見た目に囚われて深追いはせずに精度優先で危ういと思ったところで妥協することも重要かもしれません。

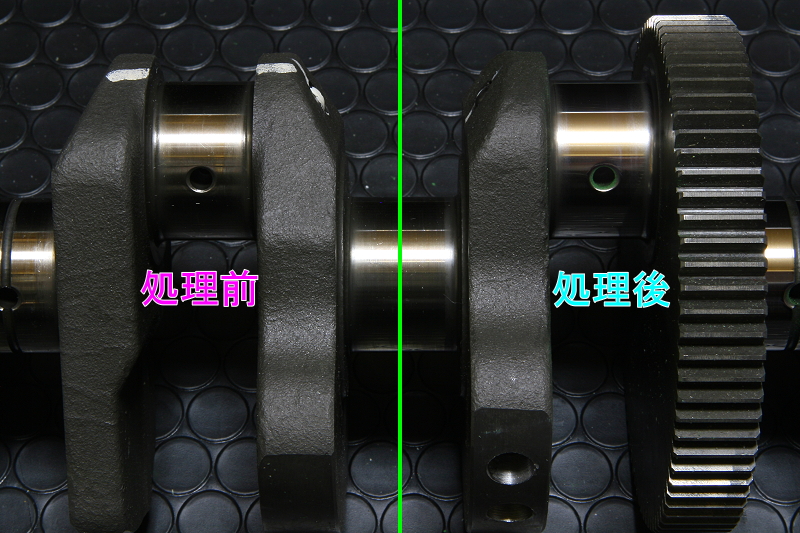

そして画像右の状態が作業前と作業後の状態ですが、作業前と作業後では指でなぞるだけでも明らかに抵抗が少なくなった事がわかるほどなのでメタルにもかなり優しくなったと思います^^

それにしても一番参ったのは例の予算枠で仕上げる為、急遽クロスミッションが没になったので浮いた分をWPC処理に回してギリギリ予算内に収めたつもりだったのですが、クラッチの事をすっかり忘れていました・・・。そんな訳でして、ここまできてクラッチ分予算オーバーするのも何なので、ここは意地でクラッチは当日スペアを用意しつつ現状の物を再利用して予算内で第一戦に挑みます。。。

akane380 at 00:18|PermalinkComments(0)TrackBack(0)DRAG RACE 製作記

2009年04月22日

コンロッドの重量バランス

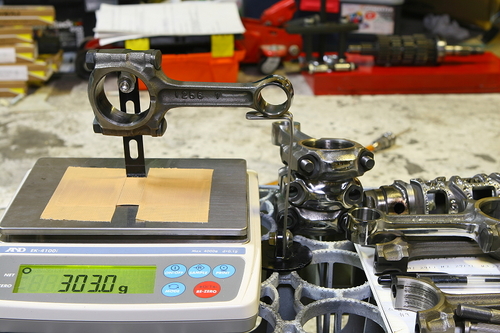

コンロッドの重量バランス編ということでまず初めに ”今回の記事は完全に個人的な独り言” ですw

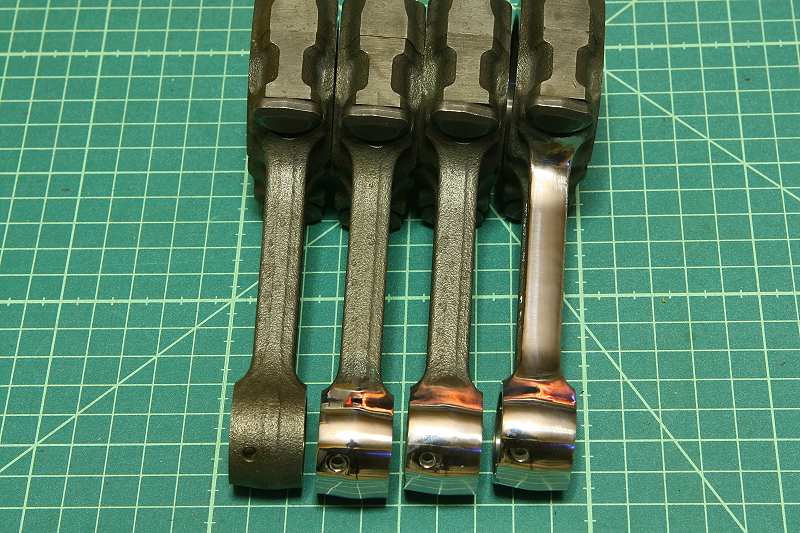

IMG_1904
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------<独り言中>-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- 即ち、たらこと明太子は元は同じでした。。。

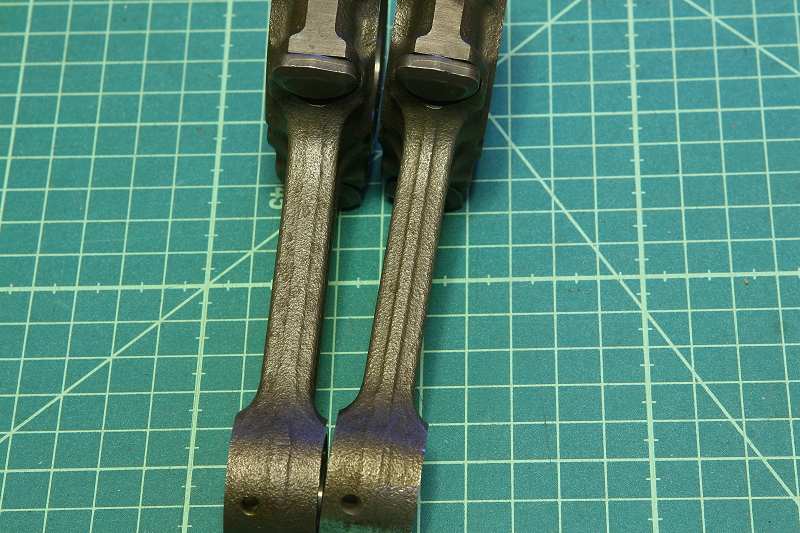

IMG_1907IMG_1908ということで(どういうことで?w)、とりあえず今回のコンロッドに対する考えは、ロッドの破断よりも曲がりに対する強度を確保するため、応力の集中を防ぐ側面の鏡面加工はせず、必要分の重量合わせだけで使用する事にしたのですが、実際に重量合わせを行ったところ左画像の状態で一本だけ側面も研磨しないと他の重量に追いつかない状態でした。。。
ちなみに本当はストックのコンロッドがあるので選別して重量の近いモノを選んで使おうかと思っていたものの、いざ自分のエンジンをバラしてみたら両者間での重量区分が無加工の段階で大きな差があり、そこから研磨して重量を合わせるとなると一方はおもいっきり肉薄で一方が肉厚と強度的に偏りそうなので合わせることが出来ませんでした^^:
また、コンロッドの側面を重量を合わせつつリューターなどで研磨し、最終的に鏡面仕上げにする加工がありますが、側面研磨をすることにより応力による耐久性は向上しますが、コンロッド自体の全体的な強度が上がる訳ではありません。
純正コンロッドの側面をよーく見ると緩いRが掛かっていて若干タル型になっていたり、画像右のように吸気側と排気側で補強リブの入り方が違う時などもあり、ここを鏡面にする為にそのまま削ると側面がフラットになり肉厚も薄くなってしまい、純正で疲労強度や表面硬度を上げる為に施されている残留応力の効いている部分や熱処理をした各種表面処理部分も削ぎ落としてしまう事になるので、今回は高負荷時の撓みに対する強度優先で考える事にしました。
とか言いながら本当は所詮純正ですし、ボルトが限界を超えれば研磨しようがしまいが行く時は行ってしまいますしで次回バラした時にチェックしやすいように研磨しようか?とも思ったのですが、1本だけ重量合わせの段階で側面(片側)を削るハメになったので、そこからまた一番軽いコンロッドの両側面を研磨して、その重量にさらに合わせるとなると流石に1本だけ強度的に心配なので今回は見送りました。
また側面研磨をしてその後にWPC処理などのショット加工を施す事で全体の疲労強度は純正以上に増し、硬度も上げることが出来るという結果がありますので本来ならトータルでの加工をお勧めします。
また、疲労強度を上げるとは単純に強度=硬さ(10の力で折れていたモノが12まで耐えられる)などと言うことではありません。

IMG_1911IMG_1939

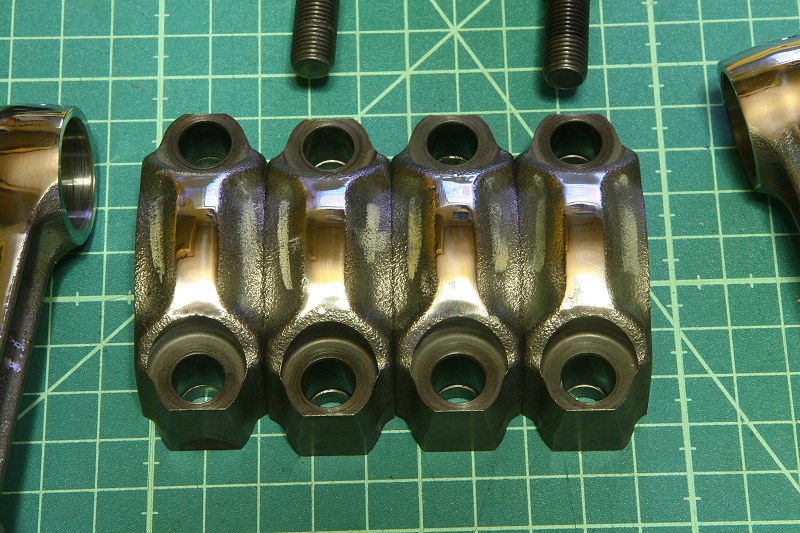

また今回のバランスですが、大端と小端での重量は全体で±3g以内でどうにか仕上げました。
本来なら全気筒をばっちり合わせた方がいいのですが、一番上の画像の測り方だと置く位置が1mmずれると数g 目方が狂うので何回も何回も同じ位置に置いてその中での平均値で重量を取りましたので結構大変です^^: そして画像右のメタル部分のオイルの焼き付き痕は熱伝導率が悪くなりメタルトラブルを引き起こす可能性がありますので、ホームセンターの研磨用品売り場などで150円くらいで売っている画像のスコッチの極細に潤滑材を付けてササッと擦れば右の状態のようにある程度は落ちます。
ただここのクリアランスは1/1000mm単位と非常にシビアな部分なので力を入れてゴシゴシ磨いたり耐水ペーパーで母材が擦れるほどガッツリやってしまうと1/1000mmは一瞬でオーバーします。
またキャップの合わせ面をオイルストーンなどで1/100mm単位で必要以上に研磨をしてしまうとメタルのクラッシュハイトが狂いメタルトラブルの原因となります。
※キャップ部分の研磨は両側で発生した圧力が共にセンターに逃げて中央部分は強い力が掛かりますので平均的に研磨せずサイド部分で調整しセンター部分の肉厚は確保します。ただ極端にやってしまうと今度はそこに力が掛かりますので極端は避けた方がいいです。
というか、いくつかのキャップの合口部分にオイルの混入跡が・・・。

IMG_1945IMG_1932

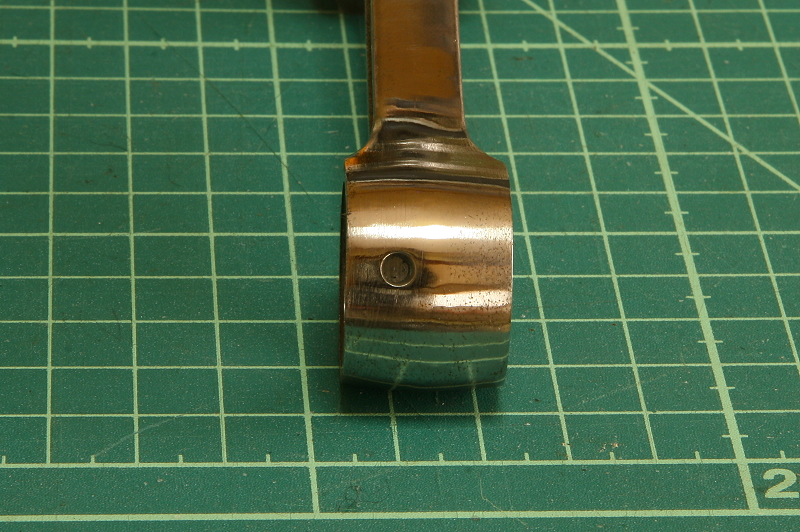

そしてコンロッドの加工ですがエンジン内部で特に過酷な状態に置かれる部分なので非常に多くの力学が伴い制約事が多いです。

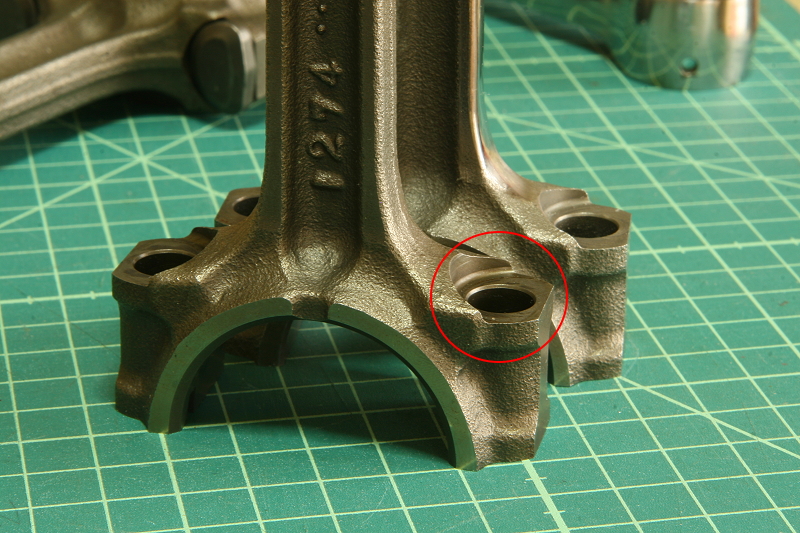

画像左の部分も良い例なのですが、応力に対する処理として外角に対して内角は角を丸くして力を逃がしそこからクラックなどが発生しないように加工するのですが、ロッド部分も面を研磨すると両サイドにバリが出来るのでその部分もしっかりRをつけて湾曲しないように仕上げ、鏡面部分も画像右のように削り痕が残っていると逆に強度が低下してしまいますので何でもかんでもという訳ではありません。
また通常しっかりと青棒で磨くと酸化クロムの皮膜が形成されるので表面の酸化防止に役立つのですが、他の研磨材や高回転なグラインダーなどで熱を入れてガシガシやってしまうといつの間にか青棒が無くなった状態で仕上げてしまい、後々に鏡面にした事でオイルの弾きが良くなり乗らない期間に画像右のような点錆などが発生して逆効果となることがあります。
とりあえず今回NOSを使ってみてどれ位まで純正コンロッドが持つのか興味深々ですが、一応12Rのスープアップ版のカワサキ1500cc S/Cエンジンにも純正で同じコンロッドが使われていたりで意外にイケルのかな?と思ったところでそちらは12Rよりも回転数もパワーも下なので参考になりません^^:
またコンロッドやボルトの引っ張り強度による破断は単純に言ってしまえば、普段ネジを締め込んでいると、ネジは締めれば締め込む程に弾性変形するので締め込む力が必要になってきますが、規定のボルト自体の最大締め付けトルクを通り過ぎると非常に強い力で締め込んでいた状況から一変してフッとテンションが抜けてそのまま回すとやがてはバチンと切れます。
これはネジ自体の引っ張り強さが限界(降伏点)に達した為にネジが伸びたからですが、一度降伏した金属は元の引っ張り強さ(張力)には戻りませんので今回のコンロッド周りにも状況と仕組みは若干違いますが材質的に同じような限界点があり、それらの事を考慮して作業をした方が良いと思います。

※ この記事は個人的な取り組みや考えによるもので時と場合により毎回こうであると言う訳ではありません。また記事内容が上手く説明できていない部分や飛ばした部分などもありますので決して真似などはせず、毎度同じくフィクションですので暇つぶしでお願いしますw



akane380 at 01:06|PermalinkComments(0)TrackBack(0)DRAG RACE 製作記

2009年04月18日

構成部品、続々入荷中♪

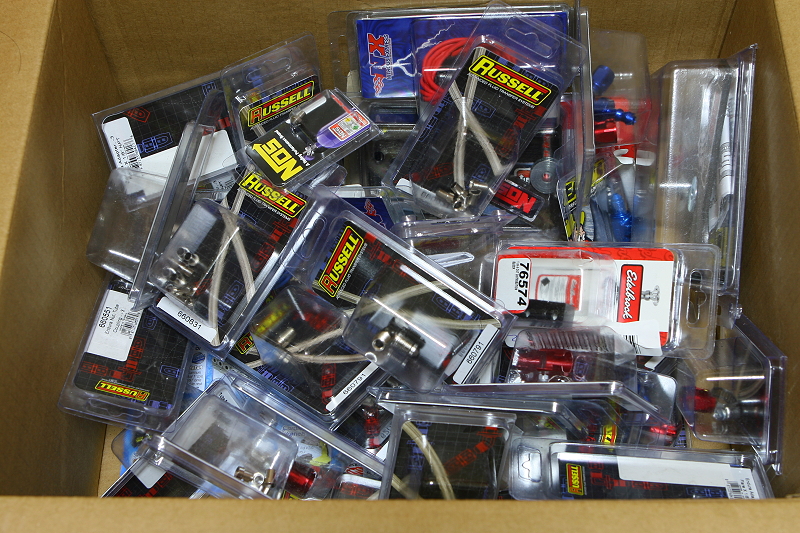

先日アメリカより空輸されゴミが無事到着しました!と毎回言いたくなるような梱包でNOSに必要なパーツが到着・・・。と素直に喜べない毎回の出来事なのですが、
IMG_1671
どうしてこう毎回ブン投げたような入れ方しか出来ないのでしょうかw
今回はFedEX を使用したので成田からは佐川急便さんが配送を担当するようで毎回顔馴染みの配送員の方が持って来てくれるのですが、一言目に言われた言葉「あのぉ・・箱の中でかなりガシャガシャ言ってますけど。。。」・・・・。
とりあえず普段向こうから送ってくる商品はお菓子のカールのような発泡スチロールの衝撃材が嫌味なほど満載か、何も入ってないガシャガシャ状態かなので、とりあえず問題ないですよと言っておきましたが、実際にはかなり心配させられます^^: 前回のビッグバルブなんて何も巻かずに全部そのまま同じ袋に入れられてガシャガシャ状態でしたから少しビックリしました。。。

IMG_1672

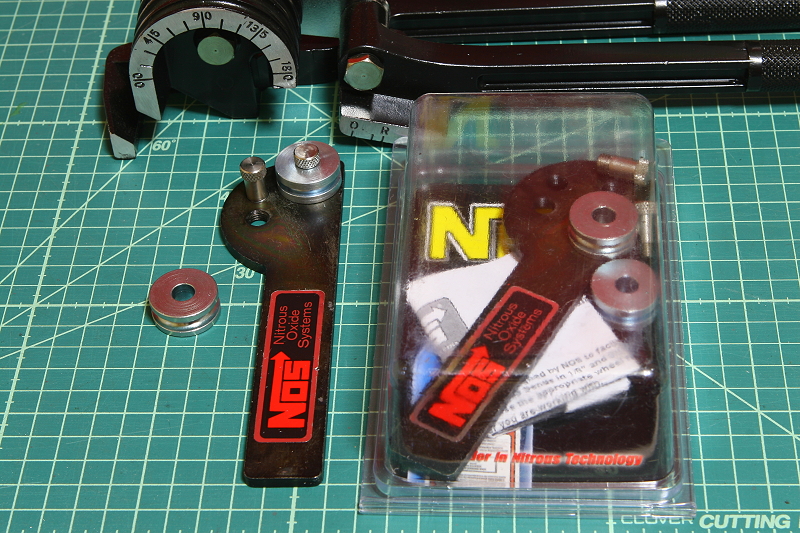

ちなみにビックリしたと言えば、間違えてチューブベンダーを重複してオーダーしていたようで、どなたか1/8 や3/16など通常のベンダーでは細かい”R”が作れない!とお悩みの方、ここに限定1で御座いますww

IMG_1763

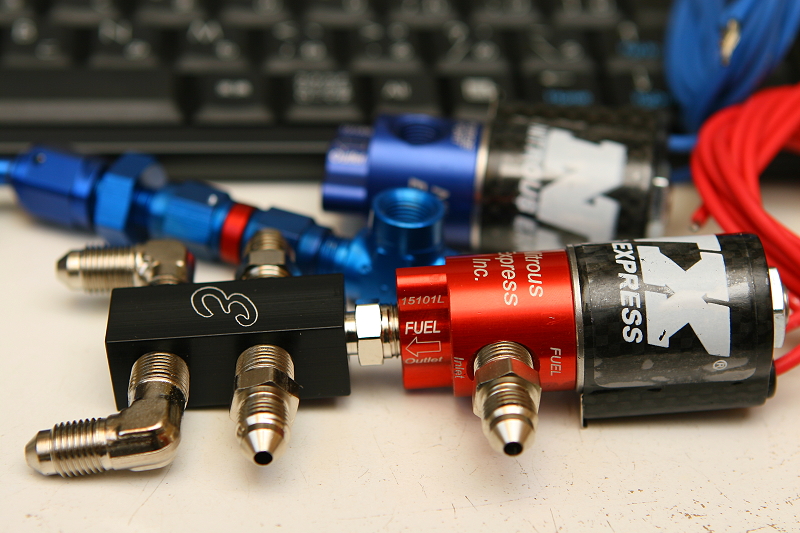

それにしてもNitrous Express+NOS+Edelbrock+etc の融合とかなりミーハーな感じですが、せっかく一から作るのであれば一つ一つのパーツを自分の気に入った部品を使って作るのもある意味醍醐味なのでミーハー仕様万歳です^^
ただちょっとした問題が発生したのですが、今回何だかんだ細かい部品も含めて結構な数の部品を購入したのですが、当時の自分はどんな感じのシステムにする予定で考えていたかを忘れてしまい、現在必死に図面を思い出し中です^^: と言うか、配管の取り回しやソレノイドの位置などがまだ大よそでしか決めていなかったので決めておかなきゃいけないんでした。。。でも注文した時は確か取り回しなども決めて必要パーツを発注していたので・・・やはり設計図は紙に書いておかないとダメなんですね。。。

そして話が変わってF1の話しのなですが、昨年ホンダがF1から撤退しチームを当時のチーム監督だったR・デニス氏が最終的に買い取る形でチーム存続の危機を乗り越えましたが、その際の売却額が明らかになりました。いったい幾らで譲ったんだろうと気になっていたのですが、昨年ホンダが数百億をつぎ込んだチームをなんとチーム本拠地のイギリスにちなんで1ポンド(当時約147円)で譲ったらしいです^^:
その代わりに700人の従業員をそのまま雇用することが条件らしいですが、ホンダらしい心使いです^^
例のデュフェーザーに対するレギュレーション違反疑惑も審議の結果、レギュレーション上問題無しとなって本当に良かったです^^
そう言えばついでに最近気になる事が・・・
IMG_1770IMG_1782
記事とは全然関係のないタバコの話なのですが、自分は週にタバコを3カートン買うのですが、このところたま〜に変なカートンに出くわす機会が多く、画像左のようにパッケージが違う形状だったりフィルターの作りが変で味もおかしかったりでホントにこれ正規ものか?と不思議に思うのですがタバコにも偽札ならぬ偽物ってあるのでしょうか。。。
ちなみに画像右のブラックなのに名前がGOLD Marlboroは中東の何処かの国のお土産で貰いましたが、普段のタバコより細いので無意識にポッキーをくわえている感覚で間違えて食べそうになりますw
気になるお味は・・・お土産のタバコは開けずに飾るべきだなという教訓を思い出させてくれる味でした^^:

akane380 at 01:11|PermalinkComments(3)TrackBack(0)DRAG RACE 製作記 | NOS ナイトラス・オキサイド・システム

2009年04月15日

今年の新作

今年初走行を予定していた日程が狂いました。
当初、仙台ハイランドが今年も去年のように5月の連休にフリー走行イベントを開催すると思っていたのですが、仙台ハイランドのHPになかなか詳細がUPされないので問い合わせをしたところ、去年のような走行イベントは今年はやらないとのことでした^^: そんなこんなで多少、時間に余裕が出来ましたので組み上げ次第、地元のテストコースでの調整となりましたw
ちなみに先週末に仙台で4輪のJDDA DRAG BATTLEが開催されたのですが、知り合いの方から連絡があり、土曜日の予選終了後にバイクが何台か来てるぞと連絡を頂いたのですが、一台がターボマシンで〇×△$%などなど、いろいろ情報を頂きあとで映像を送ってくれるらしいので少し楽しくなってきました^^
それにしてもクランクを加工に出したものの、うっかりクランクピンのサイズを計測しておいた紙を捨ててしまいクランクが加工から仕上がってくるまでメタルの選定が出来ず作業が止まってしまいました^^;
IMG_1837
そこで本日は雑記ですが、十代の走り屋時代から走り屋チームのステッカーやメーカー系のステッカーなどが徐々に集まり、自分自身でも暇な時に何気なくデザインして気に入ったデザインが出来た時に新規に作ったりとステッカー集めが好きなのですが、半分趣味というかコレクション化してしまい使うことが出来ずで溜まる一方で画像の他にも箱に入れて保管してある分も合わせると結構な枚数が集まりましたが、今年もまたオリジナルな新作を作ってみました^^

IMG_1836
今年はシンプルにSECRET BASE Racing でみんなの気持ちはいつでもDon't 〇uck With Us (意味は〇ЖФ%*ЧЬЭЙ???ですw)ということで、自分らしく周りを気にせずで今年も頑張りますw


akane380 at 00:25|PermalinkComments(5)TrackBack(0)雑記

2009年04月11日

ピストン修正

来る日も来る日もこのネタばかりですいません。
たまにはペイントネタでも・・・と思っても12Rネタが詰まってしまいリアルタイムで作業記事を作成しているので更新を怠ると作業に記事が置いていかれそうなので必死に更新を続けています。。。
それでも細かい作業内容などは省いているので ”あいつここ見落としてんじゃん”という部分があるかもしれませんが、多分拾っていると思いますので大目に見てやってください^^:

IMG_1627

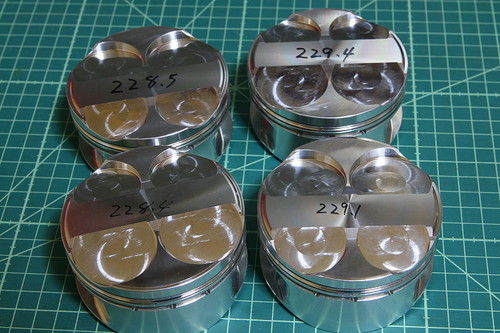

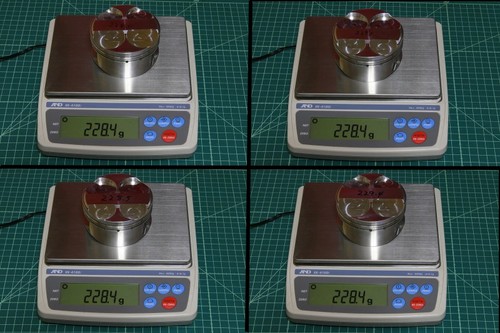

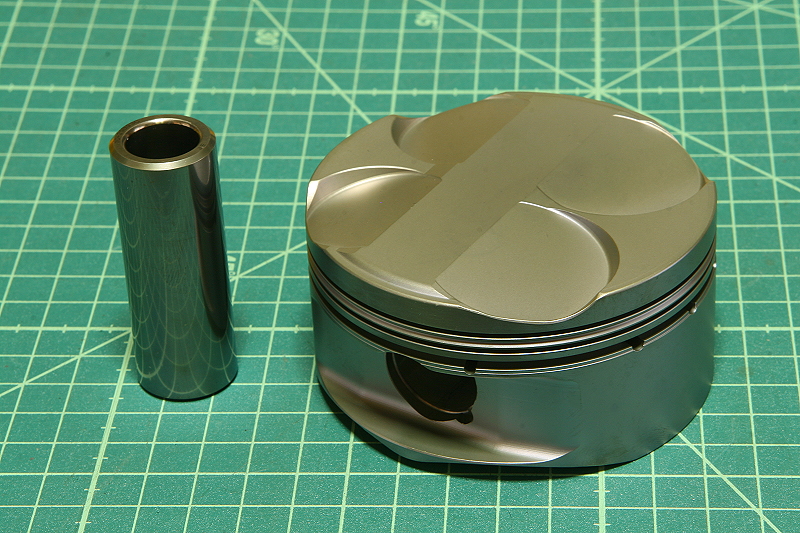

そして今回の作業はピストンの重量合わせですが、各ピストンの重量を測ったところ±1g以内と、どうせならあんなにいっぱいピストン作ってるんだから極力重量の近いモノをセットで入れてくれれば良いのに・・・と思うのですが、JEでは許容誤差1gで取っているのでしょうか・・・?

IMG_1630

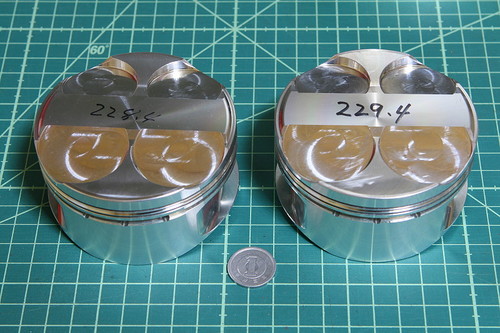

ちなみに材質が違うので比重も多少違いますが、アルミで1gというとちょうど1円玉が1g分のアルミで出来ています。余談ですが、10円玉は4.5g で100円玉が4.8g、500円玉が7gですが、相当傷が付いていない限り、使い回された53年硬貨と新品硬貨で測ってみても重量差が発生しないのはさすがです。なのでたまーにポケットから硬貨を取り出しチェックバランサーとして使用したりしてます^^:
そして話しを戻してピストンのバランス取りですが、まず一番軽いモノに対して一番重いモノを合わせる形でピストン裏側のピストンピンの入るピンボス裏周辺やスカート裏(一番下端)の圧力の比較的掛からない部分を強度を落とさない程度に研磨し重量を減らしますが、1gを削るのってあっと言う間で簡単そうに思えても、元々の形状が無駄の無い作りで設計されているのでこれが実際にはかなり気が遠くなる作業だったりします^^;
なので気分的にかなり削ったつもりで秤に載せても実際には0.3gしか減っていなかったりでもう削る余地があまりないんですが・・・という状況に陥りますので軽量加工までは素手では難しいです。。。

piston
そんなこんなで重量差を0.1g以内に収めるのですが、よく「何のためにバランスを取るのか?」また「たった1gの差で何が変わるのか?」と聞かれる事が多いのですが、これはみんながそうしているからやっている訳ではなく、ちゃんとした意味を持って作業をしているのですが、単純に見て静止状態で1gであっても動いている時の加速、減速G下では1gがそのまま1gではないと言う事です。
ピストンは行ったら行きっぱなしではなく高速で往復運動を繰り返していますので上昇⇒下降⇒上昇⇒下降のスタート〜ストップを繰り返し、単純に12Rのエンジンでレッド手前11000rpmまで回した時に静止状態での1gが大よそ最大で3.7Kgに達する計算になりますので静止状態で1gでも実際に動いている時に働く力で考えると実に3700倍強の力となりますので、たった1gを合わせる事にも大きな役割があることが解ってもらえると思います。そして高速回転している間に何回も何回も永遠にその気筒だけ余分な力が加わりますので全体的なバランスとして見ると良くない事も解ると思います^^:
単純に素手でシャドーボクシングをした時と3.7Kgの鉄アレイを持って同じ行為をした時では全く負担が違い、下手をすれば肘の関節が壊れそうですが、ピストンやコンロッドなどもクランクと繋がって4気筒が一定間隔で動いていますので、1箇所の状態がどうであれ、他の気筒により強制的に動いていますので極端な力が掛かってもその力を打ち消す事が出来ず、コンロッドやコンロッドボルト、クランクにメタルなどいろいろな部分に負担を広げます。
逆を言えばピストン全体では相当な重さ=負担になりますので軽量する際に削る部分もかなり神経質になります。また、ピストン単体でもリセス溝の大きさでINとEX側では重量差が多少出ますのでその辺りも考慮して極端な配分にならぬよう研磨するように心掛けています。

IMG_1625

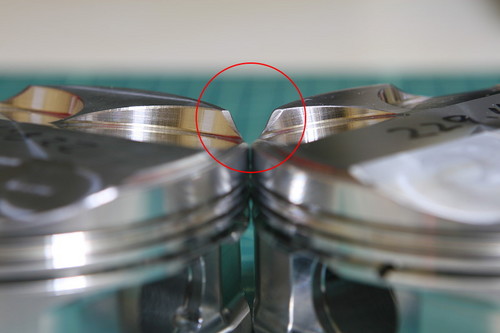

そして軽量化やバランスとは別に表側も全体的に指でなぞってみて製造時のバリやエッジが確認された場合は#2000のペーパーを使って、その分部をセコセコ手で研磨し角を丸くしておきます。
画像右が研磨後で左が元の状態ですが、今回は慣らしがまともに出来るのか微妙なのでその辺りの初期段階を考慮した上で全体的に仕上げる方向で調整しています。
※ここを研磨すれば慣らしが要らないとかそういう意味ではありません、慣らす前にこちらである程度慣らしてしまおうと言う個人的な取り組みです。

IMG_1819
そしてピストンの加工終了後にフリクションロスの低減と疲労強度向上を目的にピストン及びピストンリング、ピストンピンに対してWPC × モリブデンショットの複合処理加工を施します。
このWPC加工は単純にいうと金属の表面に非常に細かい微粒子の金属で出来た球体をサンドブラストのように圧力を掛けて噴射し金属の表面に非常に細かいディンプル(凹)を無数に形成してオイル溜りを作ると同時に、ショットピーニングのように金属の表面を叩いて密度を上げて強度(硬度)も向上させるという技術で、耐磨耗性の向上や摺動抵抗の減少、疲労寿命の延長などなど他にもいろいろありますが、実際の効果は?というと、何もしていないピストンリングにコンロッドを付けて一定の位置から手を離すと振り子のように動く回数が4回で、WPC処理をしたピストンリングに同じように取り付けて実験してみると7回まで運動が延びました。この実験ではピストンピン及びコンロッド側にオイルを付けずドライな状態でテストしたものですが、WPCにより表面の荒さが無くなったことと無数のディンプルで実際に当たる表面積が少なくなったことなどが影響しているのかもしれません。
また、通常パーツを手に取った時に付いた手の脂汚れなどはサッと拭き取ると消えますが、WPC処理をした部品ではかなりゴシゴシ拭かないと汚れが伸びてなかなか拭き取れません。
この状況もかなり細かいディンプルに脂が染み込んでいた為に拭き取りずらかったのだと思いますが、これが実際のエンジン内での油膜であればかなり心強い状態になってくれる事と思います^^
以前にご紹介したR1-ZのエンジンにもこのWPC加工を部分的に取り入れて施しましたが、トルクの薄い
2st などにもかなり有効ではないかと思います。
※WPC処理を行ってもクリアランスは殆ど狂いません。

IMG_1797IMG_1826

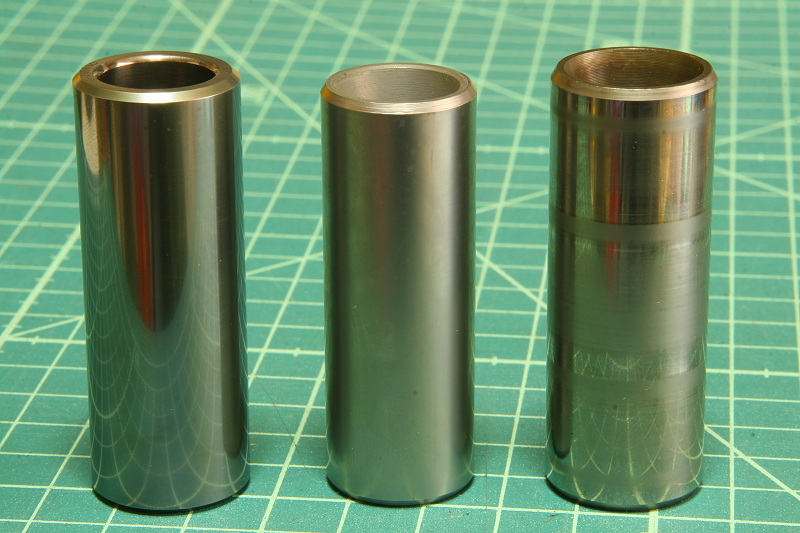

ちなみにこちらのピストンピンですが、左画像の右からZX12R純正、ZX14純正、ZX12R用JE製と並べてみましたが、一昔前のごついピン形状と違い、純正でもNSR250などのように軽量化のためにしっかりテーパー加工がされており非常に好感触な作りとなっています。
それにしてもZX14のピンは12Rよりもコンパクトに作られていますよねぇ・・・^^:
ちなみに重量が一番重いのは当然のように12R純正(89.6g)なのですがw、次に重いのは・・・ZX14純正の83gで、かろうじて-1g差の82gでJE製が最軽量と毎回ZX14と比べる度にその差に悲しくなりますね^^:



akane380 at 00:44|PermalinkComments(3)TrackBack(0)DRAG RACE 製作記

2009年04月08日

酷使したM/Tの点検

前回バラしたエンジンパーツですが、現在部分ごとに作業を進めています。
そして今回のチェックはドラッグレースでかなり痛めつけたミッション部分の点検です。

IMG_1731

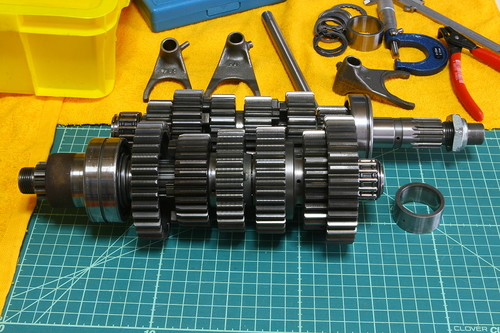

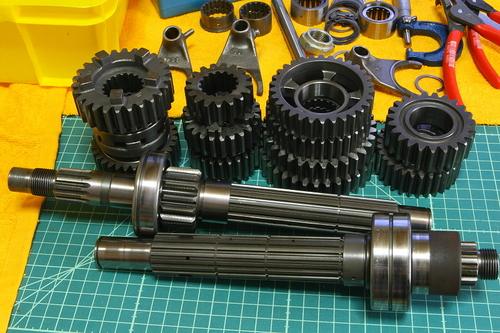

こちらが今回取り外した12Rのミッションですが、洗浄のために一度バラしたモノを撮影のために組んだので各ギア間のクリアランスがありませんが、12Rに限らずバイクのミッション構造は殆どがこのドグタイプを採用しています。仕組みは静止画では説明しずらいのですが、固定されているギアと誘導式のギアの組み合わせでその時々でのギア比の比率変化を発生させています。

IMG_1738
そんなこんなでまたシャフトから各ギアを取り外し異常がないか各部をチェックをします。
通常であればシャフト側は曲りや変形などそこまで異常をきたす事は無いので目視で確認し、組み上げ前にスプライン部分などの簡単なクリーニングを行い正常に動くようにする程度です。
今回自分はベアリングはそのまま再利用する予定ですが、動きなどに異常があれば新品に交換します。
と言いつつ交換しようか悩んでいるのですが、どうせなら次回セラミックタイプを入れたいんですよね^^:
そしてギアとギアの間に入っているワッシャーやブッシング類は磨耗している場合は交換しスナップリングは見た目が良くてもリサイクルせず全て新品に交換します。

IMG_1733IMG_1732
そしてミッション部分で主にチェックする所はというと、画像の各ギアが噛み合うドッグ部分の磨耗具合をチェックするのですが、自分の12Rは以前から全開で加速し4速から5速にシフトアップしたり5速全開状態からスロットルオフにした際に ”カラカラッカッカッカッカッ・・。”とギア抜けをしてニュートラル状態になり、毎回ガンッ!っと5速に叩き入れていたのでバラす前から結構磨耗しちゃってるんだろうな。と思いつつ乗っていましたが、早速気になっていたドグ部分(左画像)を見てみるとやはり角が潰れて丸くなり、画像右の受け側となるドッグ穴部分にもダメージの痕が見られ抜けやすい状態となっていますので、本来なら消耗部品は新品へと交換をしますが、正確で丁寧なシフトアップとは無縁なドラッグ走行を前提に考えると新品に交換しても当りが付く前に全開にしてはまたこうなるので、今回は対策加工で済ませます。
ちなみにこのギア凸凹部分のドッグ(ドグ)という名前の由来ですが、ギアとギアが噛み合う時の状態が犬が噛むさまに似ているからドッグと名づけられたそうで・・・自分猫好きなんですけどキャットはダメですか・・w

IMG_1748

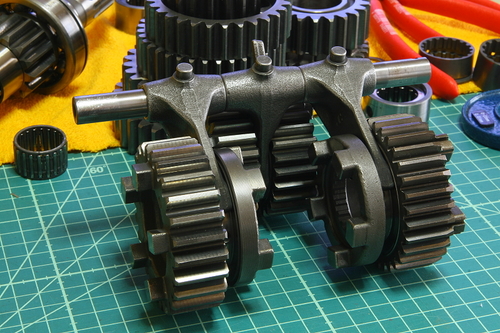

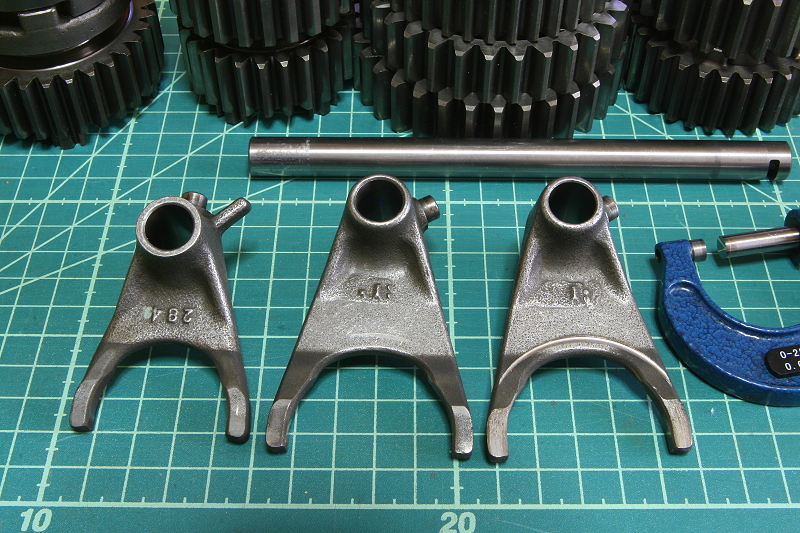

そして上のギヤをシャフト上で右に左にと誘導してギアチェンジを行っているのが画像のシフトフォークですが、こちらもシフトフォーク先端の爪部分に結構な負担が掛かっていますので異常が無いかをしっかり点検します。
爪=猫・・・無いな。。。w

IMG_1740IMG_1743
シフトフォークは通常アウトプット側に2ヶ、ドライブ側に1ヶ付いていますが、それぞれ乗り方で変な当たりなどが付きますので、その辺りを観察して対処しますが、自分はよく6速走行時にもう一速シフトアップしようと何度もシフトをグ、グと無理に上げようとする癖があるのでシフトフォークにもその時に無理やり押されてシフトフォークの爪が偏磨耗しガタが増えてギアと接触した痕がしっかりと残っています。
とりあえずここは基準値を大幅に超えているので交換ですが、それでも基準値から3/10mmの磨耗と、ちょっとくらい良いじゃねーかと言えないシビアな部分です。
でもエンジン内部のクリアランスは殆どが1/100mm、レーサーに至っては1/1000mm単位なので3/10mmがどれだけ大きなガタかわかりますよね^^: 雑に組んだ時計は動いても徐々に時間が狂うと言うのと一緒で、エンジンも雑に組んでも回りますが、精工なほど良くなります。と言いたいけどそうでもないから面白いんですw
とは言っても耐久性を考えれば殆どダメですけど・・・w

IMG_1751

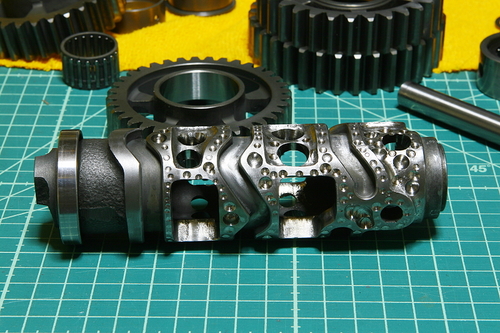

そして以前にR1-Zのシフトドラムを少しイジってみましたが、画像の12Rのシフトドラムの加工を始めたところ、材質が何なのか不明ですが、特殊な鋳物なのかステンレス用のドリルの刃でもなかなか刃がたたず、それでいて削りは楽と、表面よりも中が硬い変な材質でとにかく以前に予備のコンロッドを試しに削った時同様、通常よりも硬い材質でかなり手こずってます。というか、殆ど洒落で軽量加工してますがw、通常ここはシフトドラムのフォークピンが通るドラム溝を若干の強度は低下しますが、動きを良くする為に表面の肌を純正のザラっとした状態からサラッとした状態にクリーニングしフォークピン側も綺麗に磨いておきます。
そして手こずるといえば、前半に投入予定だった秘密兵器は失敗しました。。。
途中までは良かったのですが、最後の最後で企画ボツと今年は密かにNOS無しでもタイムを狙おうとしていたので、かなりショックです^^:
ちなみにボツったので何を作っていてのか明かしますが、今回は対策として12Rの弱点というか、自分的に気に入らなかったパンチの無いモッサリとした加速(ギア比)をある車種を見習って9000回転前後維持でいけるよう、ミッションをオリジナルでクロスミッション化にしてパワーを上げずに瞬発力を・・・と他車種流用で製作したのですが、最終的に数mm分センターが狂いケースに収まらずで対策を練る時間がもう無いので、また機会があったら考えてみます^^:
空気抵抗などを考慮していませんが、計算上だと400m通過時に5速11000rpm/257kmなので去年のゴールライン1/4通過時よりも終速が20km近く上がりNAでも良い感じになる予定だったのでガッカリです。
まぁ単純にパワーがそこまで乗ってくるのか?とかいろいろそれに合わせた考えがあったのですが、とりあえず小ざかしいネタ満載でいろいろやってますw やはりパワーを上げてブン回さないとダメですかね^^:
とりあえずミッションに割り当てた予算4万円分が他に使えるのでラッキーと前向きに考えます^^
ちなみに今回ミッション制作に伴い主力候補のギア比なども複数調べてみたところ、下記のデータからZX14の開発者の秘密が分かりました。

                   インプット+アウトプットでの総ギアコマ数

                      ZX-14              ZX-12
                   1速 17/42=59           14/34=48
                   2速 19/37=56           20/31=51
                   3速 22/34=56           25/36=61
                   4速 24/32=56            24/30=54
                   5速 26/30=56           23/26=49
                   6速 28/29=57           30/31=61

       この結果からみて設計した方は多分A型ではないかと・・・。ってそこじゃないですねww
                       ほんと、バカですいませんw
          ※上記データは通常の仕様とシャフト仕様のGTRとではギア比が異なります。

              それにしても今年は目標に対して苦戦を強いられそうです。

akane380 at 03:56|PermalinkComments(4)TrackBack(0)DRAG RACE 製作記

2009年04月04日

ZX12R Engine

前回、加工するパーツ達もそれぞれ出荷し、そろそろ12Rからエンジンを降ろす時がやってきました^^

IMG_1675

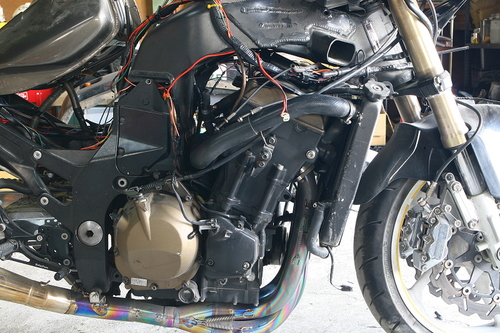

と言う事で睡眠不足で思考が働かないので早速エンジンを降ろして行きたいと思います。(寝不足で書く言葉が浮かびません^^:)
ちなみにこの作業をした時も寝不足というか、2日間寝てません・・。最近48時間近く活動して3時間寝てを繰り返して限界近しです。。。でも12Rのエンジンを降ろす前から思っていたのですが、12Rのエンジン脱着って相当単純なので眠くてもイケちゃうかなぁ・・・とそんな状況だったので記事の内容も相当単純なダイジェストになりますw

IMG_1683

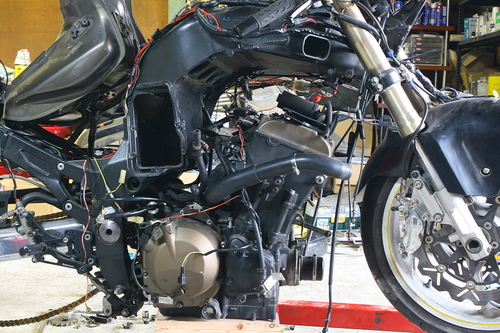

まず初めにオイルやクーラントの水モノを抜きとりますが、自分の12Rは車高が低いのでフロントをエンジンクレーンで吊り上げリアにレーシングスタンドを掛けた状態でオイルなどを抜き取りつつ、その間にラジエターを外し、マフラーを外し、Fスプロケットも外しておきます。
今回はポート研磨の為にスロットルボディーを以前に先に取り外してあったのですが、本来ならフレームエアクリBOX内のファンネルを取り外してアクセルワイヤーも外しておきます。スロットルボディーはエンジンと一体で外れますので。
あと電装系のカプラーも数個抜いておきます。

IMG_1690

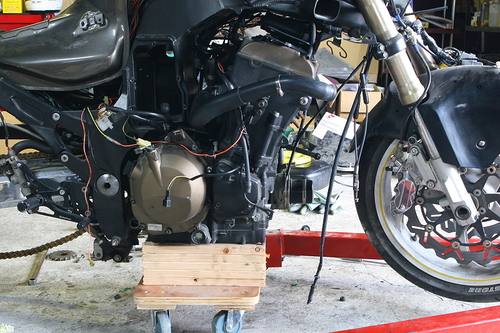

そうこうしている内にオイルとクーラント液が抜けきったら双方のドレンを締めて、エンジンの下に台車とバランスを取る為の板を敷きます。
そしてエンジンとフレームを繋いでいる4本のボルト+ハンガー×2を全て取り外しますが、全て取り外してもエンジンは動きませんので、ステップ側のエンジンボルトを抜いた2箇所の穴を右側から覗くと六角の刺さる部分があるので、そこを六角レンチを使って時計回しに締め込んで突っ張りを無くすと・・・

IMG_1692
はじめてエンジンがフリーに動きますのでそのままエンジンクレーンで車体を上に持ち上げ、スロットルボディーが付いている状態ならこの時点でフューエルホースを取り外します。

IMG_1694
エンジンがクリアー出来る状態になったら台車ごとエンジンを左右どちらかに抜き取ります。ちなみにここまで30〜40分で完了しましたが、もしかして12Rはプラグ交換をするよりエンジンを降ろす作業の方が楽な気が・・・w でもこれだと出先でエンジン載せ代えも楽で良いですね^^ 以前に出先で急遽ヘッドO/hなんかもしましたがそれに比べれば半分の時間で済みますしってそのエンジンどっから持ってくんの?って話しですが・・・でもストックエンジンをレース場に持っていけば前日のフリーや予選1、2本目でブロー程度なら本戦までに載せ代え可能ですし、腰上の組み換えを含めても作業的にはいけそうです

IMG_1695
そんなこんなで作業も終わり睡魔と戦いつつ呆然としていたら雷がゴロゴロと鳴り始め、雷が好きなのでどっかに稲光落ちないかなぁ・・・と外をずっと眺めていたら人生で最大の雹がw 一瞬 ”オイッ!”と心の中でツッコミを入れつつガレージ内は作業後でスカイラインが入れなかったのでスカイラインに ”スマン!”と思いつつ見守ってました^^: でも余りにも雹の威力が強かったら無理やりでも仕舞おうと思い、実際自分も外に出て雹に当ってみたのですが、この程度だと全然痛くないんですね^^

IMG_1701

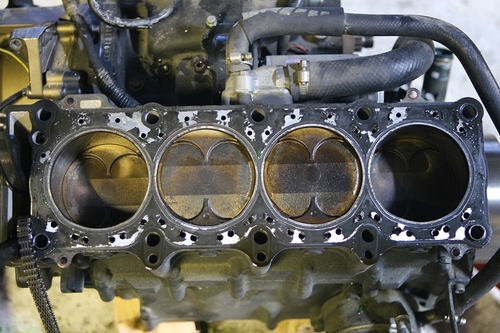

そんな雹の出現で目が覚めたので約5万km走行+レース中オイル交換一回のみ(一昨年の10月以来バラした時の楽しみというか、シルコリンオイルの性能が知りたくて予備のオイルをストックしつつ無理やりエンジンを酷使してました)のエンジンが気になってとりあえず最後の方でNOSを無駄に噴射しながらセッティングした時の燃焼状態だけでもと気になったのでシリンダーを外してみたのですが、燃焼に多少のバラつきがあるものの後半でアレだけ壊す勢いの悪条件下で乗り回したにも関わらずこの結果は意外でした。シリンダー側もメッキシリンダーはやはり強いですね。

IMG_1704
そんなこんなでついでにピストンも外して腰下の状況も覗いて見ることに・・・。

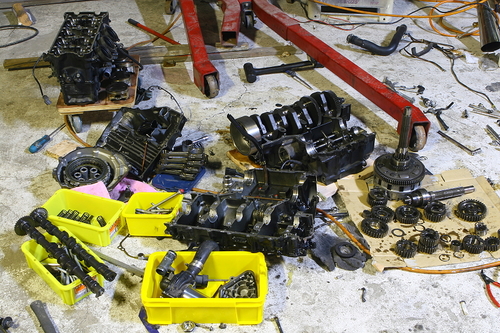

IMG_1728
って気になり始めたら止まらず最終的に全バラにしてしまいました^^:
それにしてもバラしながら各部品を見てみたのですが、カワサキが当時これに託した意気込みは凄いなぁと改めて実感しました。ヘッド周りもそうでしたが、とても街中を走る為に量産された純正エンジンとは思えない印象で、これの上を行くZX14とNew GSX1300Rはどうなってるんだろ?とやはり気になりますね。
まぁ今現在一番気になっているのはオイルパンを外した時に中からポロっと落ちてきた5mmボルトが一体何処から外れて何時からそこに居たのか?って問題ですが・・・。とりあえず体力の限界で各部の検証はまたにしました^^:

akane380 at 00:43|PermalinkComments(4)TrackBack(0)DRAG RACE 製作記

2009年04月01日

NA+NOS ⇒Turbo+NOSへ

前回の記事で書いたF1のブラウンGPですが、予選でポールとフロントロウを獲得し、本戦でも強さを発揮してブラウンGPの2台によるワン・ツーフィニッシュとデビュー一戦目から偉業を達成してくれましたね^^
一時はチームの存続すら危ぶまれ新型NSXのように開発最終段階までいってその成果が発揮できないのか?と若干の不安もありましたがどうにかホンダが昨シーズンを捨てて15ヶ月間も費やし開発されたマシンのポテンシャル結果が見れて本当に良かったです^^ 突然の不況でチーム名からホンダが消えてもあのマシンには ”夢こそが私達のエンジンだ” のフレーズどおりホンダの技術者さん達の想いがフルに詰まっているので自分の中でもホンダマシンです。 これでエンジンもホンダ製だったら最高に嬉しかったのですが、とりあえずレースのあった日曜日はホンダを応援しつつテレビの前で感動してました・・・w
そんなこんなでドラッグレース参戦2年目とは言え、自分も今年からエンジンにも手を入れられ本格的なオリジナルとしての挑戦がスタートなので、旧ホンダ陣営を見習って今年の最後を少しでも良い結果で迎えられるよう当初の予定を変更してフルスペックでの勝負に出ることにします!
とりあえず仕様としては当初の計画を立て直しターボ+NOS仕様で8秒前半狙いを目標に動く予定です。

IMG_1586

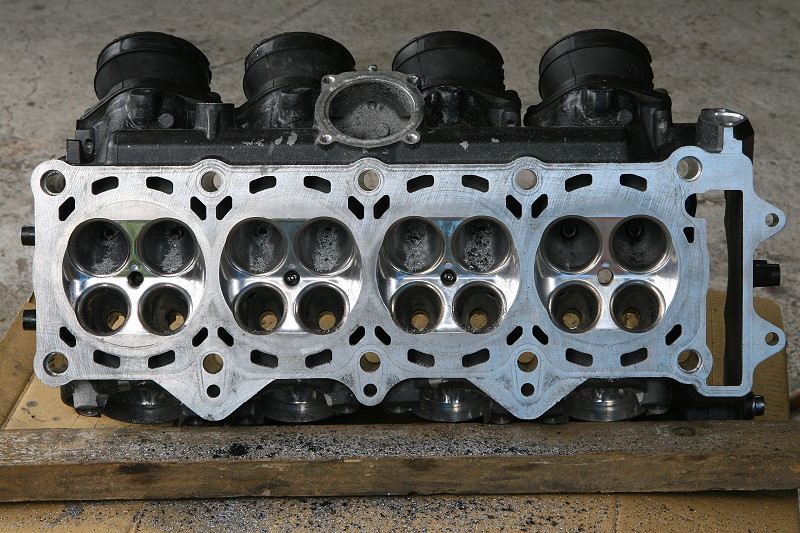

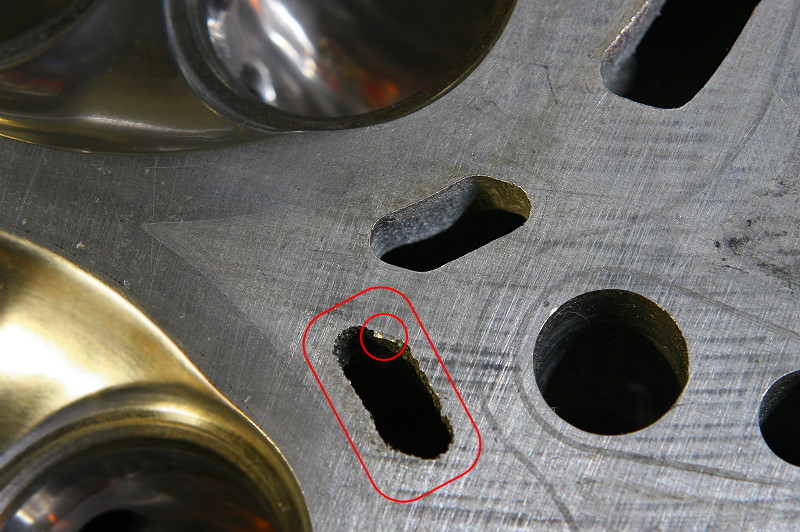

と言う事で小さなことからコツコツとを目的に、今回は見た目に宜しく無い、画像のような製造時の鋳造工程で残る砂状のバリをクリーニングしますが、中にはで囲ったような今にも剥がれ落ちそうなバリ以上のモノもあったりとオイルラインのように神経質になる部分でもありませんが、この作業は意外に地味な割りに嵌まる作業なので全体的にサラッと砂を落としていきます。

IMG_1588IMG_1592

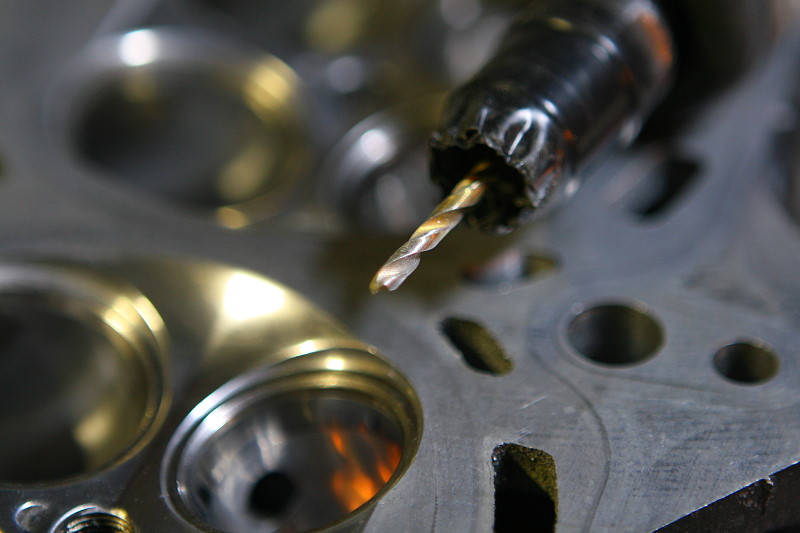

ちなみに、この砂状のバリは爪でカリカリやるだけでも意外とポロポロと落ちるので、今回用意するモノは、画像のようなドリルの刃を使用します。
普段、超硬バーなどを使う時もありますが、この方法だと勢い余って削り過ぎたり、バーが弾かれてシリンダー面を走ったりというリスクが少なく、奥側の角などのバリも研磨できるので非常にやり易いのですが、力を掛けすぎてドリルの刃が折れたり、動かす勢いで勢い余ってヘッド面などに傷を付けてしまう可能性も有りますので、その辺だけ注意しながらリューターを上下左右に小刻みに動かし、バリを取り除きます。
ちなみにこの作業は面白いくらいにバリがポロポロと取れるので作業に嵌まってしまいますが、あくまでも目的はバリをサラッと取るだけです。

IMG_1617

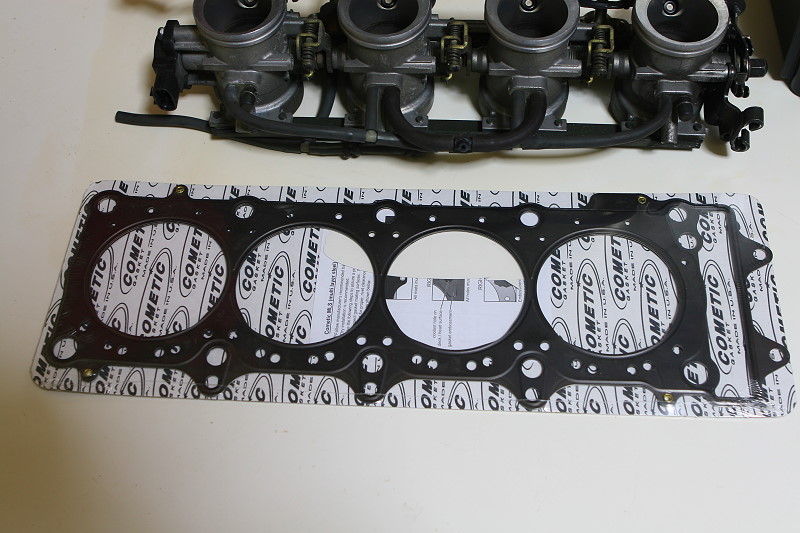

あまり拘ってリスクを伴い研磨をしたところで、いざ組む時にヘッドG/kを合わせて水穴がこうでは空しくなりますから^^:
また、今回はこの後に面研などの加工があるので、今回は軽くエアブローで削りカスを飛ばしただけですが、本来作業後は入念に洗浄しないと削りカスが流れてしまい逆効果となりますので加工後の洗浄はしっかりと行います。

IMG_1598IMG_1604
そして削って組む時に空しくなるといえば、吸気ポートとインシュレーターの段付き修正も画像のように一度キャブやスロットルボディーを仮組みした状態でインシュレーターの留めネジを締め込んで正確な各インシュレーターの位置決めをしておかないと、いざ適当に取り付けて研磨してしまった時に、各インシュレーターが前後左右に1mmほど遊びがあるので、失敗するとその位置ではキャブやスロットルボディーの差込ピッチが合わず、最終的にインシュレーターの位置を変えて余計に段付きが酷くなる。など面倒な事になりますので初めの位置合わせとどれが何処に付くかの記録も重要です。
※インシュレーターの種類によっては、表面のコーティングを研磨すると耐油性が無くなるモノもありますので、いざエンジンを組んで乗っていたら溶けたゴム成分がエンジン内部で悪さをして徐々にエンジン不調なんて事も非常に面倒ですので、事前にテストなりチェックをした方が良いと思います^^:

IMG_1594

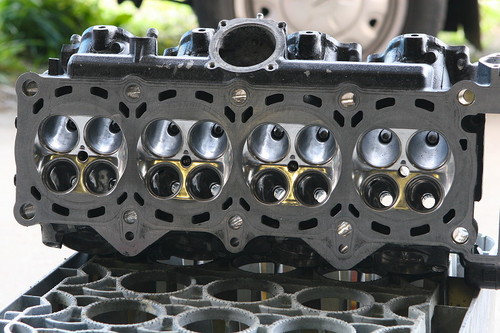

そんなこんなでシリンダーヘッドの加工は一時終了で後半戦は内燃機屋さんから帰ってきてから各部のバランス取りと本仕上げを行います。
そして今回最終的にポート形状は後半戦で投入を予定しているシークレットメニューに合わせる感じで少し予定を変更しました。後々バラしてやり直すのも大変なので^^;

それにしても、普段なら加工してもらうパーツを梱包して内燃機屋さんに送って加工してもらうのですが、今回はバルブ周りの仕様とクランクのある部分について直にお話して加工してもらいたかったので、この撮影後にヘッドとクランクを車に積んでいつもお世話になっている内燃機屋さんに向かったところ、道中、中央道に抜けようと首都高4号線を使ったら午前中に大きな事故があったらしく通行止め後の復旧作業で大渋滞。。。(3/25の出来事ですが)
それ以前にも下道で事故渋滞に嵌り、首都高でも渋滞に嵌りで結局行きに6時間近く掛かり、帰りは神奈川経由で2時間ちょいとガックリきました^^: でも苦労した甲斐もあり内燃機屋さんでいろいろと触発される良い加工が沢山見れたのでUターンして諦めないで良かったです^^;
それにしてももう4月1日なんですねぇ・・・、どうせ嘘つくんならターボと言わずにジェットエンジン左右2基掛けくらい言っといた方が良かったですかねw
NA+NOS⇒Turbo+NOS⇒んなわきゃないw ※今年はNAで地道に勝負するですw

エイプリルフールついでに見つけた傑作
48226e65
例の衛星は実際どうなるんでしょうかね。日本がこの位の意気込みで準備を進めれば実際ドン引きですかね・・・。って核はいかんですね。。。 でもこうゆう発想は大好きですw

akane380 at 00:17|PermalinkComments(5)TrackBack(0)DRAG RACE 製作記
