2017年07月

2017年07月30日

IKURA's アメフェス

SBR_0755
先週末に富士で開催されたIKURA's アメフェスにてハーレーのドラッグレース V.D.A 戦を観て来ました。 当日は曇天で時折小雨もパラつく生憎の天気でしたが、毎回熱中症にやられる自分的には少し肌寒いくらいで観戦するには丁度良かったです^^

SBR_1239
そして今回ハーレークラスのエントリーは100台オーバーと非常に参加台数が多く、多種多様なスタイルのハーレーが全開で走る姿はお洒落でこれまたカッコ良かったです^^

SBR_1313
そして今回のアメフェスのチケットをプレゼントして下さった岡山のリバーフィールドパフォーマンス (riverfield racing)の代表である川田さんのハーレーがこちらですが、1753cc+NOSで200馬力を生み出して1/8mile でのベストタイムが5秒台と自分の12Rよりも全然速い恐ろしいハーレーで、以前にご連絡を頂いた際にある部分の仕様変更のお話をして、そのお話の後に1/8mile で5秒台に入ったので既に行ったのかと思っていた仕様変更をまだ行っていないとのことで、来年はその仕様変更を経て更なるタイムアップが見込めるのではないかと今から非常に楽しみです^^
ちなみに今回の1/4mile のタイムは9秒中盤だったと思います。

SBR_0831
そしてこちらもいつもお世話になっている神戸のクスノキカスタムワークスの代表である楠さんのハーレーですが、1450cc のVツイン+NOSで170馬力オーバーな9秒台マシンと、今回も安定して9秒台でしたが、仕様で言えば楠さんのこのハーレーのタイムは相当驚異的ではないかと思います。
ハーレーの分野はあまり詳しくないので間違っていたら申し訳ないのですが、たぶん、ハーレーのこの純正フレームを使用したストリート的なクラスで9秒台入りはこの2台を含めてまだ国内では3台しか居なかったかと思うのですが、

SBR_1341
そんな3台の9秒台マシンの残る1台もクスノキカスタムワークスさんが手掛けたこちらのド派手なマシンですが、2400cc+スーパーチャージャーで210馬力オーバーとのことで、今回も9秒台の走りで非常に速かったです。

SBR_0929
そしてハーレーの戦い以外にも国産旧車クラスのG-WORKS クラスのこの雰囲気も最高で、

SBR_0951
G-WORKS の誌面などいろいろなところで目にしていたRISING 伊藤さんのS30Zの音も生で聴けて、

SBR_0956
ラウンドエンジニアリングの河上さんのS30Zとのバトルでは極上のL6サウンドの競演が富士のグランドスタンドに木霊して最高の音色を聴かせていただきました^^

SBR_1102
その他にはいつもJD-STERで活躍されている方達の走行なども見る事が出来ました^^

SBR_1595
そしてコース外の会場では駐車場の一角にジャンプ台を設置して高々とジャンプして技を決めるフリースタイルモトクロスのデモ走行が行われていたり、

SBR_1564
展示車両もこんなド派手なマシンから・・・

SBR_1569
こんな激シブなマシンまで数多く展示がされていて、いつもイベントに参加してもピットから動けない事が多いので今回はギャラリーとして一日楽しむことが出来ました^^
今回チケットをくださったリバーフィールドパフォーマンス代表の川田さんには一日を通してたまの良い息抜きになり改めて感謝しております♪
この度は本当にありがとう御座いました m(_ _)m

akane380 at 11:38|PermalinkComments(4)IKURA's アメフェス

2017年07月22日

各種ペイントワーク

最近エンジンネタが続いたので塗装ネタですが、
SBR_4520

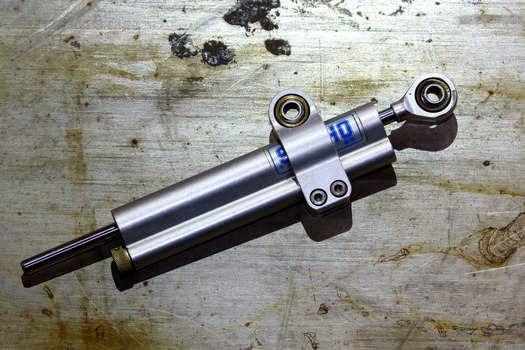

何気にお問い合わせが多いのに今まで一件も作業に踏み切ることが無かったショック&ダンパー系ですが、少し前にオザワR&D様より前回セラコート仕様のFCRキャブレターを製作させていただいたGSX-R750のN様用のオーリンズのステアリングダンパー他を再度ご依頼いただきまして、やっとダンパー系の実例処理を行うことが出来ました^^

SBR_4525
で、ちょくちょく「作業出来ますか?」とお問い合わせを頂く割りに作業依頼まで踏み込んでいただけないこのダンパー&ショック系ですが、多分、ピロボールやロッド周りにサンドブラストによるメディアの影響を懸念されているのか?、または焼付け時の温度を気にされているのか・・・。
費用的にはそんなに高いこと言ってないと思うんだけどなぁ・・・

SBR_9922
などとそんな事を考えながらオーリンズステアリングダンパーのセラコート仕様 第一号の完成です♪ あとは納品後にOHLINSのステッカーを貼って仕上げていただければバッチリです^^

SBR_9923

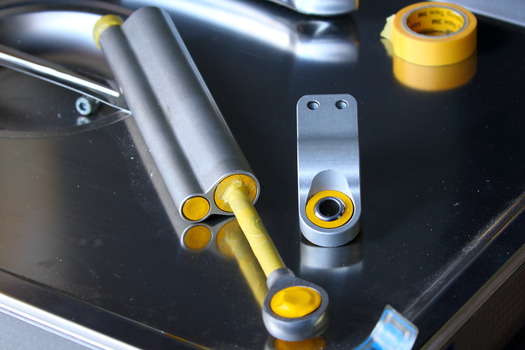

マスキングレベル的にはこのような仕上がりとなりまして、普段のキャブレターのマスキングからするとだいぶ楽な部類となります。

SBR_9924
焼付け時の温度も通常車体にセットされてエンジンからの熱で熱せられる温度よりも低い60度で焼付け処理を行いますので、オイルシールなども傷付けずに施工が可能ですが、低温といえども一応焼付け処理を行いますのでガスダンパーなどは安全策として焼付けを必要としないCシリーズでの施工となります。

SBR_0217

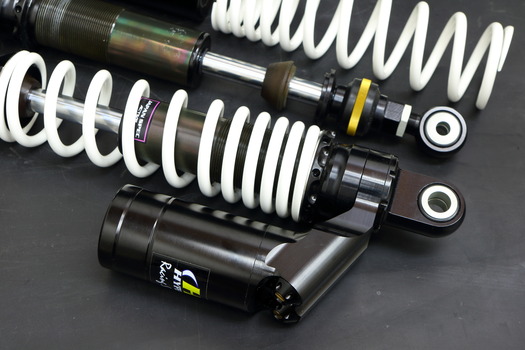

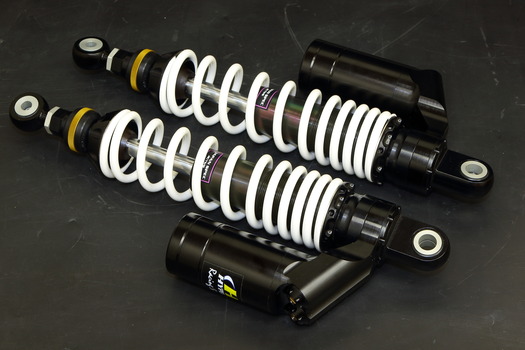

そしてこちらはショック本体はハイパープロ製のブラックボディでノータッチですが、今回は新品時に黒かったスプリングをパウダーコートで白く塗り直しをご希望されての作業で、

SBR_0233
白いものは黒く!黒いものは白く!そうゆう拘りと個性ってやはり大事ですよね^^
それにしてもこのスプリングのパウダーコートを頼まれた時にどうやってスプリングを外すかなぁ・・・と悩んでサス関係といえばコーイチさんだな。と、コーイチさんの所に持っていこうと考えていたタイミングで丁度コーイチさんが仕事の途中で寄ってくれて、お願いをするとササッと道具も使わずにその場で分解してやり方を教えてくれたのですが、組み付け時に一人逆手順でトライしたら思いっきしスプリングに指を挟んで深夜に一人ガレージで悶絶。。。
改めて自分のセンスの無さを感じましたw

SBR_0059

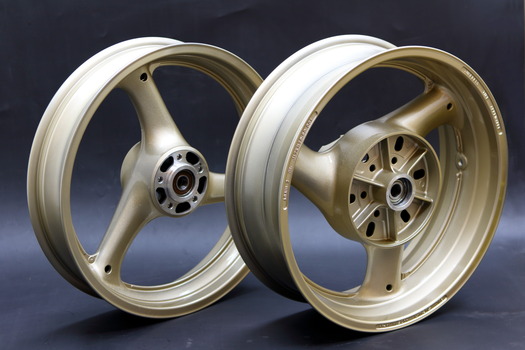

そして先ほどのショックのオーナー様のホイールも同時に塗らせていただいたのですが、今回のご希望が若干赤みのあるシャンパンゴールドをご希望されていたのでセラコートやガンコートでは再現が出来ないと判断をして、一般的な通常のウレタン塗装にて希望に近づくよう調色をして施工をさせていただきました。

SBR_0375
そしてタイヤを組み付けてホイールをセットすれば一件落着です^^

SBR_0396
フロント

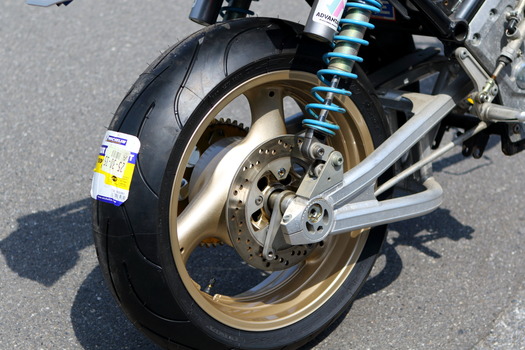

SBR_0393
リア

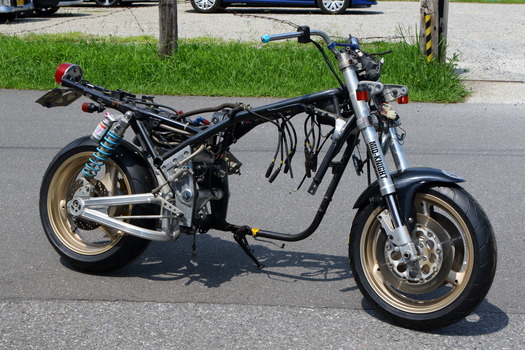

そして先日このペイントワークの上がった車両をMID-KNIGHTの代表である金子様が引き取りにいらしてくれたのですが、その時に乗ってきてくれたマシンがかなり個性的でカッコいいんです^^

SBR_0695
それがこちらのハコスカ仕様な軽トラですが、フロントフェイスだけでなく、

SBR_0694
サイド〜リア周りまできっちり全て製作されていて、

SBR_0699
特に驚きだったのがこれらの外装部品がFRPなどで製作された量産品やキット物ではんく、全て職人さんが鉄板から叩き出したワンオフ品ということで、ものづくりジャパンの凄さを改めて感じました^^:
そしてこのマシンは何処かで見たことがあるんだよなぁ・・・と思ったら、カスタムカーという雑誌の年末付録のカレンダーの1ページに採用されていて、それで見覚えがあったようです^^
ちなみに現在FOR SALEとのことですので気になる方は MID-KNIGHT さんにお問い合わせをしてみては如何でしょうか^^

SBR_0738
そして明日は富士で行われるアメフェスにて今年初のドラッグ ” 観戦 ” ですw
今回、何時もお世話になっている岡山のリバーフィールドパフォーマンスの川田様にアメフェスの観戦チケットを頂いたので久しぶりの気晴らしがてら仲間と応援に行ってきます♪
いつもと違うアメフェスで、V.D.A 戦以外にも以前にピットに遊びに行かせていただいたGPM RACINGさんのTOP FUELの走行の他にL型の雲上人が集うG-WORKS クラスがあったりJD-STERで活躍している国産バイクが走ったりと久しぶりの参戦しないのんびりとしたドラッグ観戦、今から非常に楽しみです^^

akane380 at 07:21|PermalinkComments(4)ガンコート&結晶塗装

2017年07月15日

メタル選定 勘合表と実測値

SBR_0261
前回とその前くらいにオーナーさんへの現状報告も兼ねてメタル選定の話を書きましたが、何だか反響があった?というか、バイク屋さん関係からマニュアル通りの勘合表じゃダメなの?と若干有耶無耶に誤解をされてしまっているようなのでそうゆう話じゃないんです。という事と、以前にオイルクリアランスを合わせると書いた時になるようにしかならないんだから合わせられないでしょ?という事があったので、今回は軽く触り程度にネタにしてみます。

一般的にエンジンのメインメタルやコンロッドメタルなどを選ぶ時にはサービスマニュアルを見るとどうやって選べば良いかが載っているのですが、今回は先日部品取りとしてジャーナル径を測ったV-MAX1200のエンジンを例にしてみます。
SBR_0199

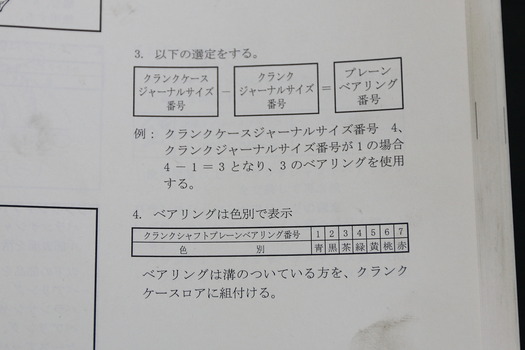

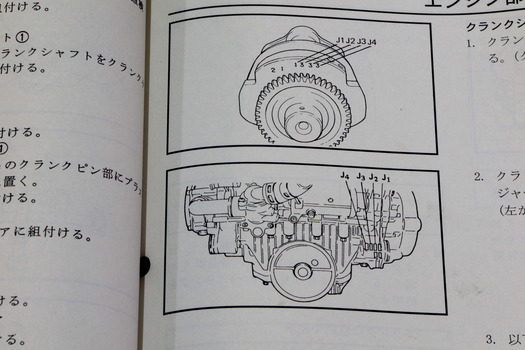

で、こちらが勘合の識別マークの記載ですが、このクランク側に刻印されている番号(1)と、エンジンケースに記載されている番号(2)を・・・

SBR_0196
このように引き算をして(3)、算出された番号を選んで組んでくださいね。(4)と、エンジンケースやクランクなどはそれぞれ個体差があるので、ジャーナルの内径サイズや外径のサイズで識別番号が割り振られて本来ならマニュアル通りに選べば基準値内のオイルクリアランスが得られるというものですが、実際に勘合表を使ってメタルを選んでみます。

SBR_0564

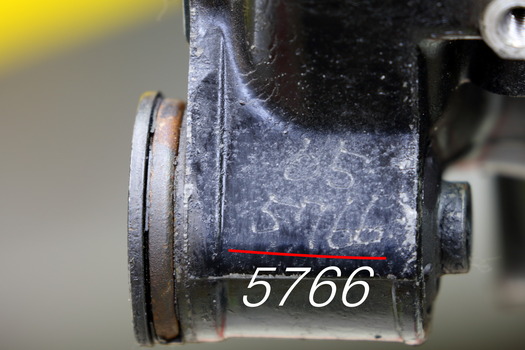

で、自分は下積み時代に勘合表なんか使うなと教わってきたので今までもあまりこの刻印を意識してこなかったのですが、まさかのリューター手書きでヤマハもなかなかワイルドだなとビックリしました。。。
とりあえずケースの刻印は「5766」ですが、ややこしい事に正面から見てしまう事になるので右から J4J3J2J1( J=ジャーナル )となります。

metal

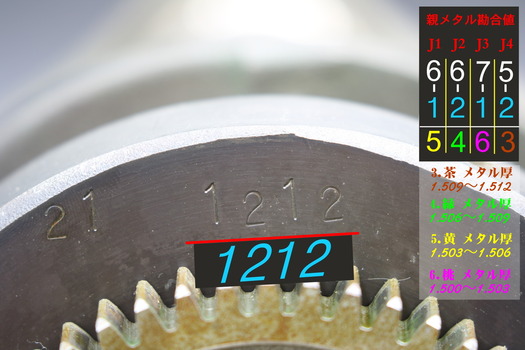

そしてクランクの刻印は「1212」ですが、こちらは左から J1J2J3J4となりますので、先ほどのケースの刻印とクランクの刻印を各ジャーナル毎に引き算をして得られた数値が右上に記載されているメタルの識別番号「5-4-6-3」という数字と色になります。


metal0

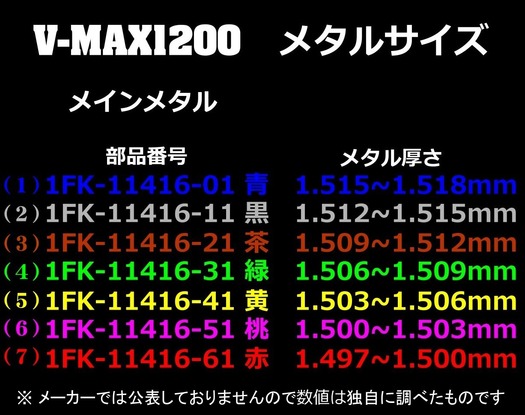

この識別番号と色によってメタルの厚さを識別しているのですが、まずは先ほど勘合表で割り出したメタルの厚みを元に実際にエンジンに組み込んだ際のクリアランスのチェックをしてみます。






metal1

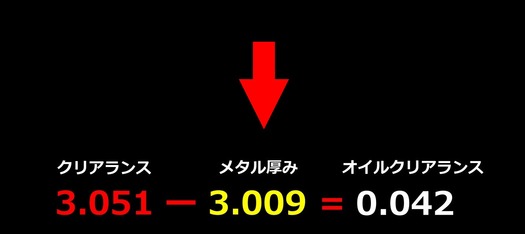

例としてJ1を元に計算をしてみますが、計算は至って単純でして、それぞれ計測をして得られたクランクジャーナル内径数値からクランクジャーナル外径数値を引いた数(クリアランス)に・・・




1


先ほどの勘合表で出たメタル厚、この場合は黄の1.503〜1.506mm (平均で1枚あたり1.5045mm で、上下で2枚必要となるので ×2=3.009mm )を先ほど得られたクリアランス 3.051mm から引きます。
そして出た数字「 0.042mm」が勘合表を元に実際にメタルを組んだ際の理論上のオイルクリアランスという事になります。


ということで・・・




metal3

J1〜J4 までを計算した結果がこちらですが、V-MAX1200の親メタルのオイルクリアランス基準値は0.020〜0.038mm となりますのでJ1とJ4はクリアランスが0.038mmを超えて許容範囲外となるので厳密に言えばアウトです。
以前にも書きましたが全ての部品が新品とかなら勘合表も役に立つのかもしれませんが、使用して消耗や磨耗した状態ではマニュアル通りじゃ合わない部分が出てきてしまいます。
なので下積み時代に「勘合表なんて一度使ったエンジンには合わないんだから使うな!」と教わった訳ですが。
でもまぁ、実際このくらい良いじゃん!って言われれば自分の作業じゃないしそうっすね!って話なのですがw
で、実際ここで気にする部分はクリアランスがほんの少しオーバーしているからもうダメ!とか揚げ足を取るような話ではなく、このオイルクリアランスのバラつきがあると一部のジャーナルに部分的に負荷が掛かってしまったり、コンロッド側のピンに回る油量にバラつきが出てしまう恐れがあります。
今回の場合で言えば基準値を超えるクリアランスのJ1とJ4に比べて基準値下値に近いJ2とJ3は抵抗も大きく、これでは全体での均等なバランスが取れません。
中にはもしかしたらアタリエンジンと言われるような勘合表でバッチリOKな個体もあると思います。 ですが、今回のV-MAXのように初年度は30年も前とかなると高確率で勘合表では合わなくなってきてしまいますので個人的には勘合表は使わない・・と書いた次第です。
ですのでダメとかそういう事ではありませんので間違ってもこんなところに書いてあることをいちいち気にしないでください^^:



で、話を戻してじゃあどうすんだよ?って話ですが、
例としてまた先ほどのJ1を例えにしますが、J1の内径と外径のクリアランスが3.051mm でしたが、今回は仮説としてオイルクリアランスを0.030mmに合わせる方向で行くとします。
その場合に3.051−0.030=3.021mmとなりますので、その3.021mmをメタル上下2枚分に割ると1.510mmとなりますので、メタル厚さ1.509〜1.512mmの茶色のメタルを選べば平均値でオイルクリアランスは仮説で設定した0.030mm ジャストとなります。


ということでまた・・・

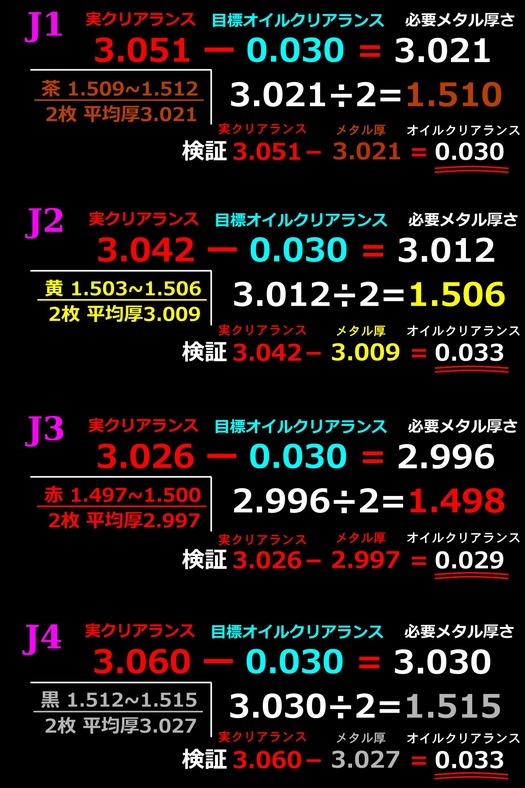

metal4


J1〜J4はこのような結果となります。
先ほどの勘合表で合わせた際には100分台のバラつきがありましたが、こちらでは仮説のオイルクリアランス0.030mmを目標にしてさらに精密に最小値 0.029〜 最大値0.033mm と前後幅1000分の4mm以内で揃えることが出来ました。
このような感じで任意の理想とするオイルクリアランスを求めてメタル選定を行っている訳ですが、これは基本的な面で応用や技的、条件的な事も結構あったりしますのでもっと深いのですが、そこは恥ずかしいので秘密にしときます^^:




metal5
ということで、この差がエンジン性能に現れると思いますか?現れないと思いますか・・・というか、この数値が先日のV-MAXの数値だったら良かったのに・・と改めて悲しくなってきました。。。
ふと、もし仮に前回のV-MAXの腰下ケースを勘合表を元にメタル選定をして組んだ場合には最悪クランクが動かないか、メタルトラブルを起こしてエンジンが壊れます・・と書こうとしたら、考えてみたらメタルトラブルが原因で入庫しているのでした^^:

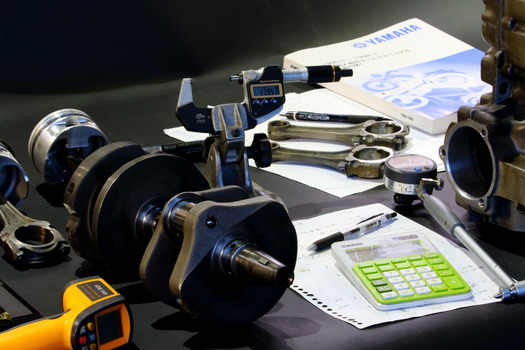

でもそうゆうことを踏まえても実際に測るのは良いですよ・・、実際に各部を詳細に測ることで立体的に状態が把握できますし、前回作業をした時の内容や手順や思想、レベルなども部品を通じて見えてきますので^^

SBR_0570
ちなみにこの話をする上でトルク管理も非常に大切ですって書こうとしていたのですが忘れてますた。。。

akane380 at 06:20|PermalinkComments(9)V-MAX1200エンジン製作

2017年07月06日

至上命題 9sec!! VMAX計画

夏目前でイベント関係の作業が多く、動かすことの出来ない納期の作業達を無事にこなしてやっと肩の荷がおりました。。。

SBR_0352
そんな中、先日いつも何かと自分の身体のことを気遣ってくれる山形の Iさんからさくらんぼを頂きました♪
山形のさくらんぼは名産品だけあって本当に美味しかったです!ご馳走様でした^^
とりあえずお返しを考えるも山形は酒も魚も空気も美味しいとのことで、関東の人間が何を御返しに送れば良いのやら・・・。 逆転の発想でこんな不味いもの今まで食ったことが無ぇ・・・ってくらいマズイ物を送ってみるべきか・・・w

SBR_0356
それと先週ガレージに遊びに来てくれた九州のケンタロウさんとの東西ひよこ合戦は未だに続いているようでw 、今回もNew バージョンの抹茶ひよこご馳走さまでした^^
それから遊びに来て頂いたHさんからもお土産を頂きましてガブの分のお土産まで頂いてしまって本当にいつも皆さんお気遣いありがとう御座いますm(_ _)m
最近「今日何食べたっけなぁ・・・」とその日に食べたモノすら覚えておらず記憶力がヤバイなぁ・・・とか思いながら寝るときにふと ” あ、思い出すもなにも俺 今日なんも食ってねーんじゃん。。。 " と頻繁に食うことを忘れて生きているのでありがたく美味しくいただきます^^

1a256ff6f4b733ee5cee166dc914450d
ついでに、いつも走る場を提供してくださっている2輪ドラッグレース団体を運営するJD-STERさんが 7月16日(日)開催のJD-STER Rd.3 の会場を更に盛り上げるべく スポンサーのハラダ製茶さん主催のトークイベントを当日開催するそうです。 生でドラッグの走りを見つつ、生でお笑い芸人さんを見れるチャンスですので是非この機会に遊びに行ってみてはいかがでしょうか?
また JD-STER さんのホームページ ではSPEED NEWSと題してレースの詳細やその他の動画なども多数アップされておりますので興味のある方は覗いてみて、覗いたらその勢いで是非参加をw
初めてだと緊張するし・・・という場合には多分当日はお昼に体験走行なども無料で行えたと思いますし、ルールやスタートの仕方、走り方などは事前に初心者講習もありますので深く考えず興味本位の軽い気持ちで遊びに行っても十分楽しめると思います^^



そしてここから本題ですが・・・、




SBR_NAPREC

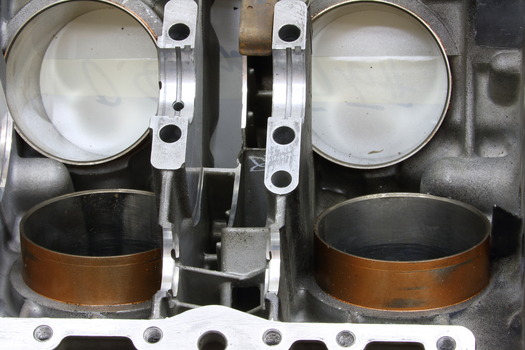

前回シリンダーブロック上面の面研を行おうとしたところライナーがデッキから飛び出した状態で固定されていた問題で、一度ナプレックさんの方で押し込んでみてもらったところ押し込んでも入らず、この状態で固定されてしまっているのかが不安で一度ライナーを抜いて確認をしていただいた訳ですが、結果、ライナーを固定するエポキシ系の接着剤が間に挟まった状態で固着していたようで、それらを綺麗に取り除いて一件落着かと思いきや、今度はライナーとブロックとのクリアランスが若干不足気味で圧入してもカッチリと固定が出来るかどうかの不安が発生してしまいどうするか?でまたしても作業が一旦停止していたVMAX1200のエンジン作業ですが、

SBR_0165

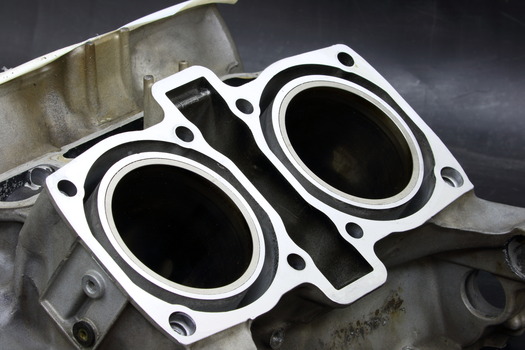

最終的にナプレックさんの方でカッパー系のスプレーをライナーに施してしっかりと嵌めていただいて、

SBR_0162

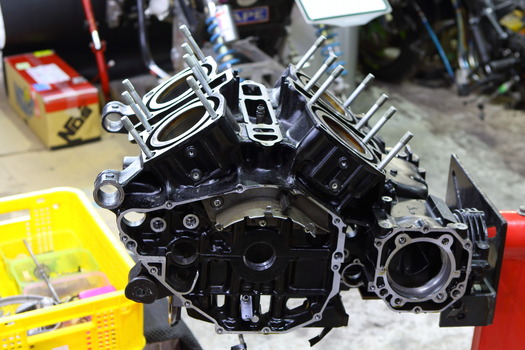

その後シリンダー上面を指定量面研していただき、やっとシリンダーブロックの加工が無事に終わりました^^:

IMG_4347
そしてメーカー欠品だった純正のバルブガイドも当初2月に発注して3月に入荷の予定が5月の末に延期になりで、もしかしたらまた延期か・・・。と危惧していましたが、なんとか5月の末に生産されて手元に届きました^^

SBR_4408

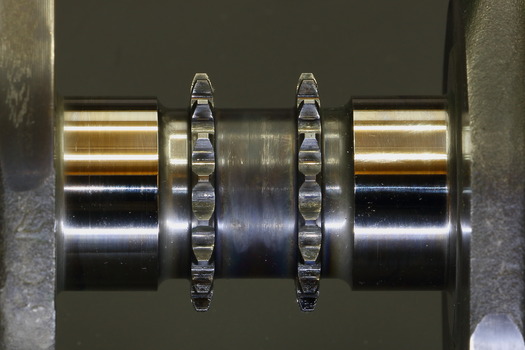

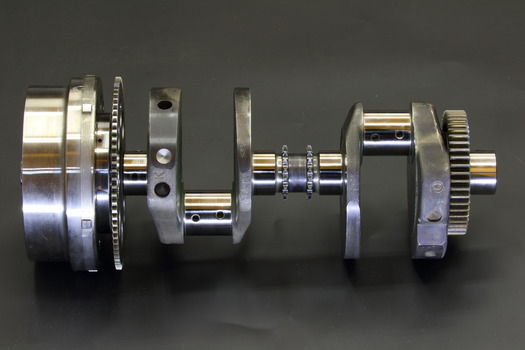

そしてその間にメタルトラブルを起こしたクランクの代わりとなる部品取りE/g から取り出した1200のクランクもジャーナルとピンを磨き仕上げを行いまして、

SBR_4406
こちらも寸法への影響を最小限で良い感じに仕上がりました^^

SBR_9983
まだ腰上の話に触れていませんが腰上も実は問題が山積みだったのですが、それらも含めて先日やっと現状明らかになっている問題がクリアーになり、これでやっと欠品部品も無くなり、それぞれ問題のあった部品なども対策したり修正したり探したりでやっとメタルの選定に入れる♪ と山無し谷ありの連続を経てやっと一般道に出られた的な安堵感が^^
あとはメタルの選定が終わればメーカーに部品を発注して、表面処理が必要な部品には表面処理を施して・・・そして全て下準備が整ったら一気に組み上げて完成だ♪ とゴールがやっと見えt・・・。って思っていたのですが、何だかおかしい。。。

SBR_0255
必要なメタルの選定をするのにクランクケースのジャーナル径を測ってみるとこのエンジンは何だか普通と違う・・・。

SBR_0363

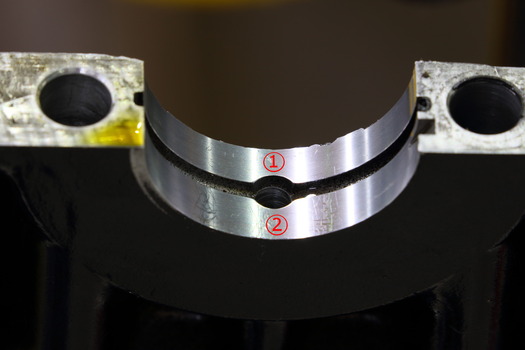

普段ジャーナル内径を測る時には1つのジャーナルに対してオイル溝を挟んだ左右( ↓◆縫献磧璽淵襪粒3方向を測ってそれぞれの平均値を出すのですが、今回計測をしてみたところオイル溝を挟んだ隣り合う,鉢△妊リアランスに100分台で大きく開きがあって、規則的に一定の方向にそれぞれ末広がりにテーパーが掛かっている。。。

SBR_0247

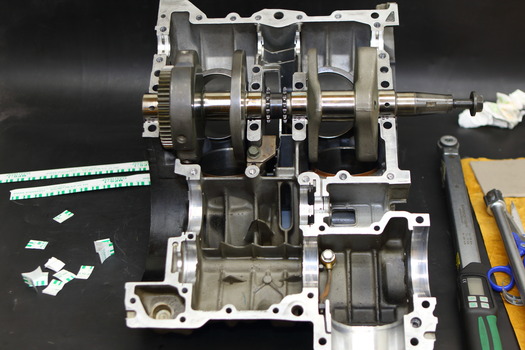

とりあえずこのV-MAXも生産開始から30年も経つ古いバイクなので、当時のヤマハが何か狙いがあってジャーナルにテーパーを掛けたのかな?と。 もしかしたら規定のトルクで組み付けた時にしっかりと芯が出るような仕様なのかを確かめるべく、プラスチゲージを使って一度チェックを・・・。

SBR_0250
で、規定のトルクで閉めこんでプラスチゲージの潰れ具合を確かめるとやはり隙間の広さが左右で偏っている。

VMAX1200
ただ、全体を通してみるとある一定の法則があるのですが、,鉢△隆屬悩垢有ってテーパー状になっているのは大外の左右#1と#4 のみで、逆に真ん中の#2 と#3 は左右の,鉢△藁イ譴討い覆い大外の#1 と #4 のクリアランスと比べるとやけに狭く、大外の二箇所はラインナップされている最大厚のメタルを使ってオイルクリアランス基準値の上限0.038mm にギリギリ追い付けるかどうかで、真ん中の二箇所はラインナップされている最薄のメタルを使ってオイルクリアランス基準値下限の0.020mm ギリギリ(正確には0.0195mmなのでアウトw)と、この状況ではメタル選定の選択の余地無し。。。
というか古い中古のエンジンなのに何でクリアランスが広がっているんじゃなくて狭くなっているんだ?と。
クランクのジャーナルも磨きを施しているのでなお更クリアランスが広がるハズなのに・・・。

SBR_0330
もしかしたら年式で仕様が違っていて自分の持っているサービスマニュアルの数値ではこのエンジンには合わないのか・・・? このV-MAX1200のサービスマニュアルには使用上限値の記載がなく、どのような状態でもオイルクリアランスが0.020mm 〜0.038mm の間で確保が出来ていればジャーナル径やピン径を気にすることは無くて良いという考えのようで余計に判断が付けづらい。。。
で、大型のヤマハのエンジンなんて20年近く前に自分の乗っていたAE86の4A-Gをイジっていた時以来触っていないし、ジャーナルにテーパーが掛かっている仕様は2輪ヤマハの特徴的なそうゆう仕様だったりするのかな?と他のV-MAX1200のケースのジャーナル径を測って確認してみたのですが、

SBR_0261
はやり本来,鉢△呂曚榮運値に収まるようで、この数値を元にオイルクリアランスを計算してみると選択幅もあり、純正部品として調べてもケースに年式の違いは見受けられずやはりあのケースのジャーナル径がオカシイんだな・・・と。

で、ここに来るまでに色々な部分で問題が発生して乗り越えてきたので、流石にこの部分では問題の起こしようが無いだろう・・・と疑う心を持っていなかったので完全に見落としてしまったのですが、
SBR_0180

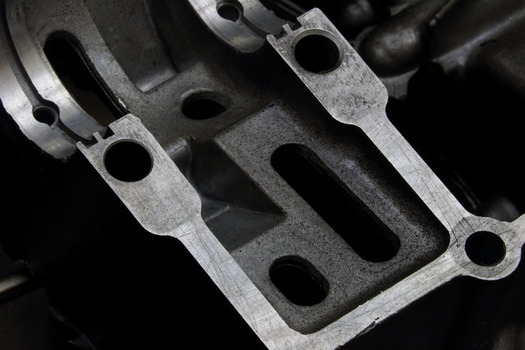

よくよくケースを確認してみると原因は以前にオーバーホールした時にオイルストーンでガリガリ削ってしまった事によるケース合わせ面の狂い・・・。
もう本当にガッカリというか、グッタリというか、もうしなくて済むだろうと思っていた「またトラブル発生です。。。」の報告をオーナーさんにする羽目に。

よくエンジンの話題になった時に ” なにそんな神経質なこと言ってんだよ ” って反応をされますが、実際にここで問題になっているクリアランスは0.02mm〜0.03mmと100分の2mm とか3mmの話なのですが、100分の2mm とか3mmって言われてもピンとこないかと思いますので分かりやすく身近な物で例えると、通常のコピー用紙の厚みが 0.09mm なのでペラペラなコピー用紙をさらに薄く三等分にスライスした1枚分以下 の厚みのクリアランスを求める部分の話で、そのような細かなクリアランスを求める部分ですので、これだけ荒い砥石でガリガリ研磨をしたのではあっと言う間に本来のクリアランスが奪われて面の平行なども狂いが生じてしまいます。
ただ、この手の作業は作業者によって考えも十人十色でしょうからこれが本当に間違いなのかを判断する事は出来ませんので否定も出来ませんが、ただ純正でラインナップされているメタルの厚みの一番薄いモノを使用してオイルクリアランスの最小値ギリギリで選択の余地が無い事と、ケースジャーナル径の芯が狂ってしまっている点を踏まえればジャーナルを介してコンロッド側に流れる油量や油圧にも影響を及ぼしますので性能を上げるうえで良い判断だとは思えません。
古いバイクなどでローラーベアリングを使ったタイプのエンジンを除いて、仮にオイルストーンを掛けるのであれば砥石にもサンドペーパーなどと同じように番手がありますので、このような繊細な部分に使用する場合には仕上げ用などの極細目など目の細かい砥石を使うのがベターかと。
今は3Mからスコッチなど砥石よりも扱いやすいものが出ていますので、古い液ガスなどを落とす用途であればスコッチの#1200くらいにオイルを浸して磨けばクリアランス的にも1000分台くらいしか影響せず良いかと思います。

SBR_0187

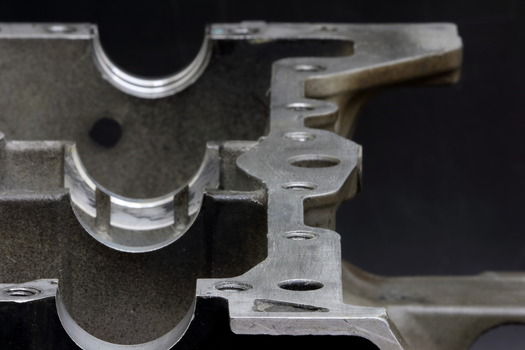

ちなみにこのバランサーシャフト側のデッキ部分の面は相当気前よく行ってしまったようで、

SBR_0185
既に面が崩れて凹んでバランサーシャフトのオイルクリアランスも最低なことに・・・。
やればやるほどスタートラインから後退してチョロQならゼンマイが壊れてるんじゃないか?って位にとことん一歩進んで二歩下がるを繰り返していますが、その巻きに巻いたゼンマイを解き放って勢いよく走ってくれるようにする為にも、このV-MAX1200 エンジンの苦難はもう少し続きそうです。。。

akane380 at 02:50|PermalinkComments(10)V-MAX1200エンジン製作
