焼き付け塗装時のリスク管理

今時期から紅葉シーズンに掛けてはバイクシーズンだと思うのですが、何だか9月の下旬辺りから作業依頼の件数が増え始めて既に今年の1月くらいの危機的状況になってしまいました・・・。
しかもこの時期になると持病が顔を覗かせはじめて体調絶不調ですw

ということで前回の更新内容の続きが遅くなってしまいましたが、
SBR_1785

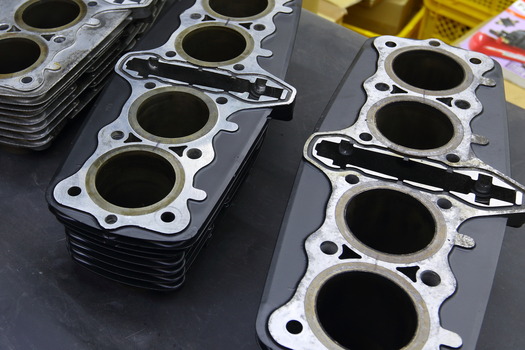

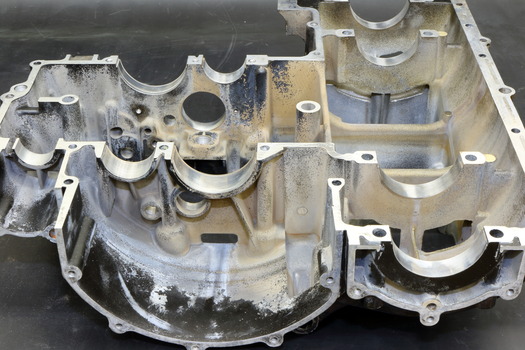

エンジンの焼き付け塗装時には一体モノ部品の塗装時と違って組み付け時の精度に悪影響を出さぬ様に要所要所に注意を払いながらマスキング作業やブラスト処理、そして焼き付け塗装の工程を行いますが、

SBR_9999
中には部品に欠陥が有ったり、問題が有ったりで、このまま作業を行ってもこの状態では使えませんがどうしますか?など、こちらで気付いた事があればショップさんなりオーナーさんに一度状況を把握しているのか?の確認をして、必要な場合には一度お返ししてそれぞれの修理加工や作業中断などの判断を仰ぐのですが、その時に非常に細かい異変に対しての指摘だと眉をひそめるような「その程度大丈夫だろ?」みたいな反応を受ける事もあったりで、

SBR_5946

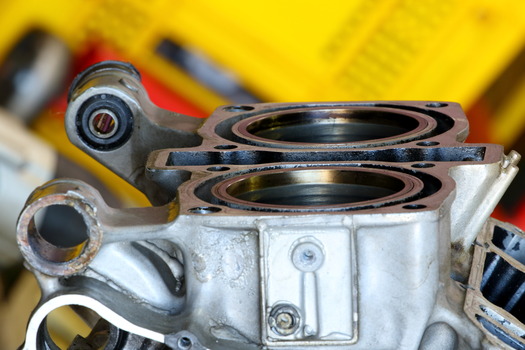

以前にこちらのV-MAX1200のシリンダーライナーが0.3佝瑤喀个靴討靴泙辰討い燭里任修里泙泙任六箸┐覆い半匆陲靴浸に「0.3mmくらいガスケットが受け止めるから問題無くない?」みたいな話も頂いて、飛び出している=動いていると考えればマズイ状況と考えられるのにこれを可にしてしまうのではリスク管理がおかしいのでは・・・と感じた事もありました。
ですが、人は人、自分は自分なのでそれぞれの価値観がありますので否定も肯定もする気はありませんが、そのような事を感じていた時にたまたまネット上でリンクを辿って行きついた先で書かれていた「納車後すぐにエンジンからオイルが滲み出て白煙が酷いというようなトラブルに見舞われてしまった」という前回紹介した書きこみで、その古いカワサキの空冷エンジンのオーバーホール作業を行ったバイク屋さんを叩くようなよくある内容の書き込みでした。
ただ、その時に作業内容を見て単純に何でこの普通のオーバーホールの作業内容でエンジンからの白煙とオイル滲みが発生したのか?が気になってそのバイク屋さんを興味本位で調べても普通に技術もありそうで、むしろ凄く丁寧な作業をしてくれそうなのに何でだろうか?をパっと考えてみた時に、書き込みの作業メニュー内に「焼き付け塗装 ※実際には正式名記載」と書かれていたのを思い出し、多分これが問題を引き起こした可能性も考えられるなぁ・・・と。

SBR_0236

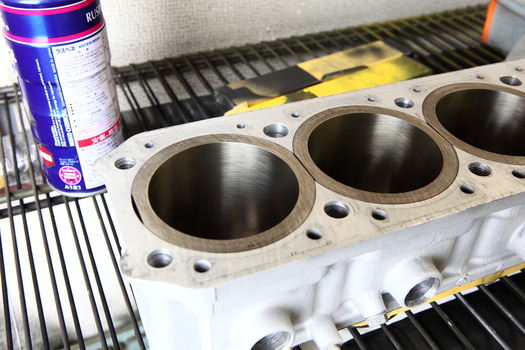

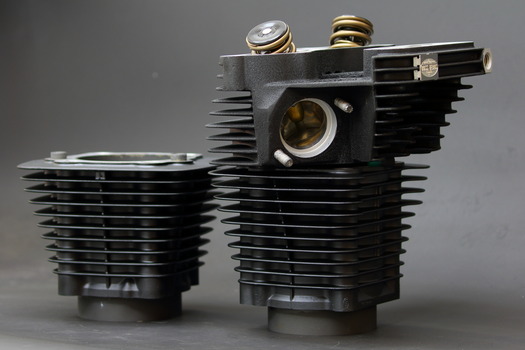

普段エンジンの焼き付け塗装を行う際に、このような現行のメッキシリンダーであれば余り気にせず作業を行う事が出来ますが、

IMG_9929

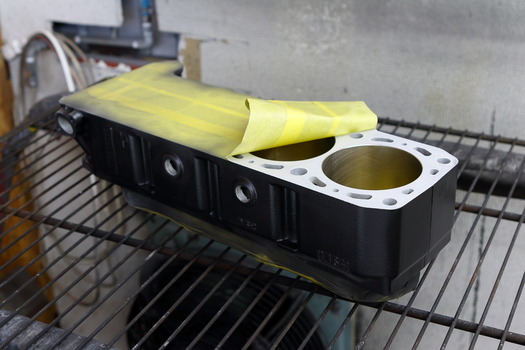

この手のライナーが打ち込んであるタイプのシリンダーでは塗装時の洗浄脱脂でライナーが錆びないように防錆処理をしたり、ライナーが焼き付け時に緩んで動かないように気を付けたりとひと手間ふた手間手を加えるのですが、

SBR_9830

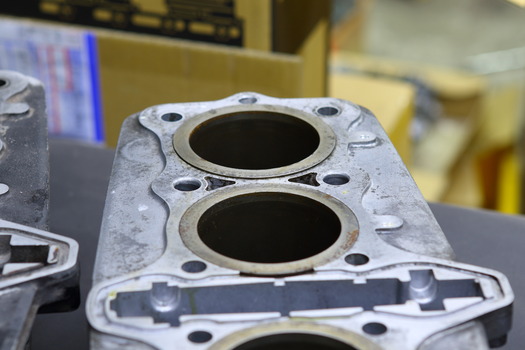

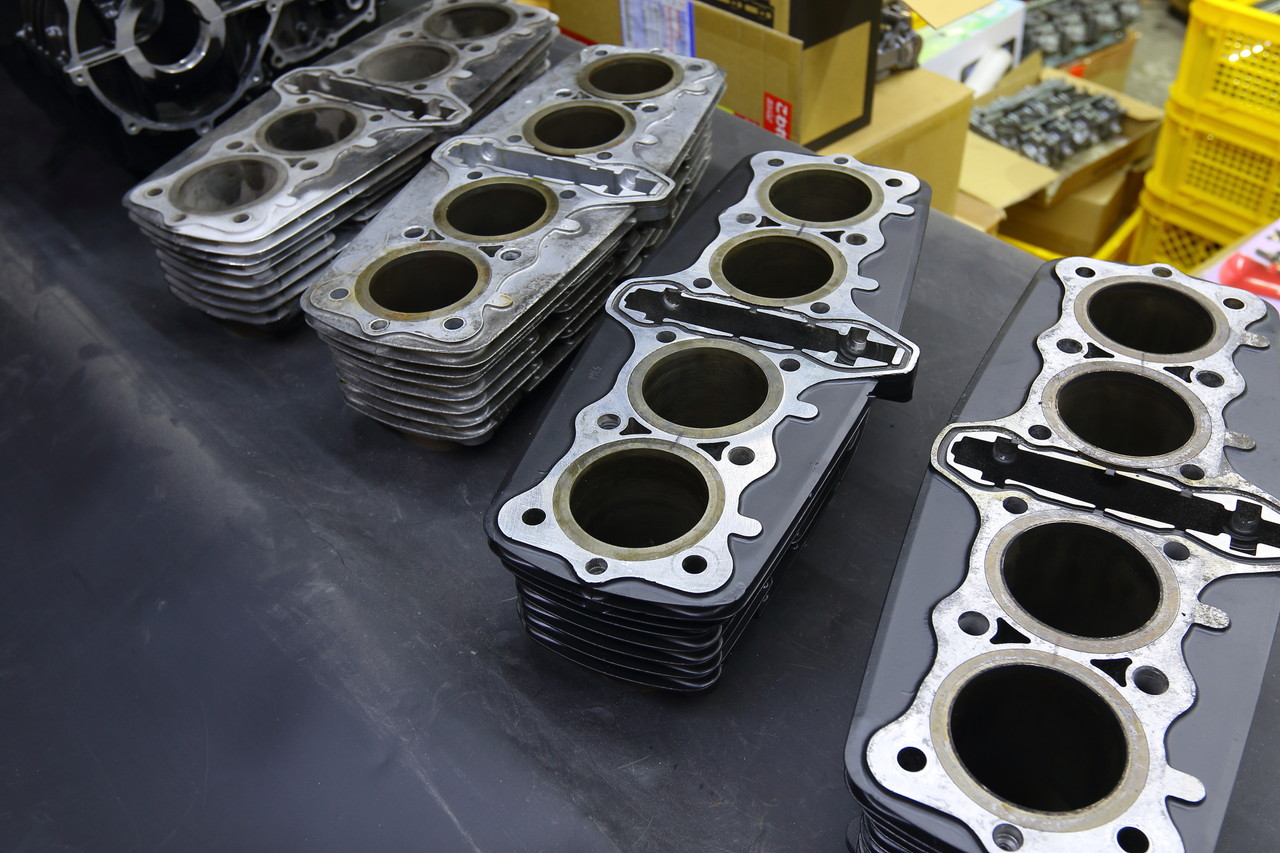

特にこの古い空冷エンジンに関しては当時のままのライナーの場合には精度がかなり落ちていますので、

SBR_9891

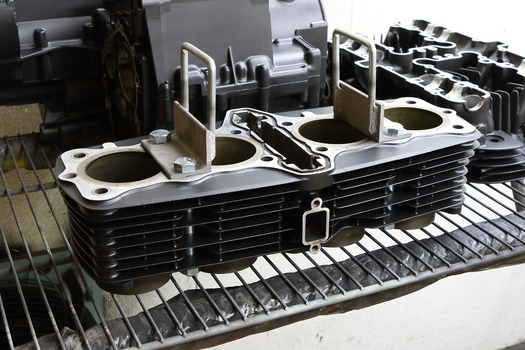

焼き付け塗装時にライナーが飛び出さないように、このような簡易的な冶具を制作して塗膜が指触乾燥状態になったら冶具で固定し焼き付け工程を行ったりしますが、

SBR_1491
今回実際にエンジンオーバーホールで入庫中のこのライナー打ち換え予定のKZ1000のシリンダーを使って焼き付け実験を行ったところ、通常のこの手のマスキング処理をした上で焼き付け工程を行った結果、

SBR_1498

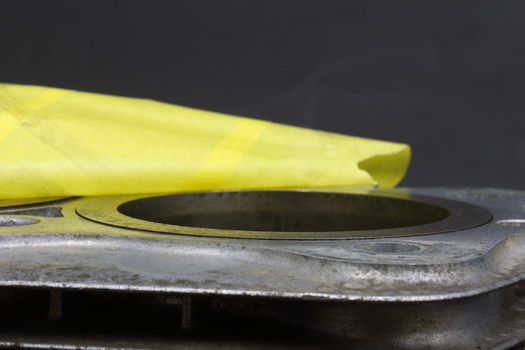

マスキングテープを剥がしてみるとこれだけライナーが飛び出してしまいました。
※ 視覚的に分かり易いように実際に焼いて何度でライナーが緩むか?を実験した際の動画を記事の最後に搭載しておきます。

で、ライナーが飛び出すと何の悪影響があるんだ?と、以前に指摘されたようにガスケットがその飛び出しを吸収してくれるから問題ないのではないか?という話ですが、

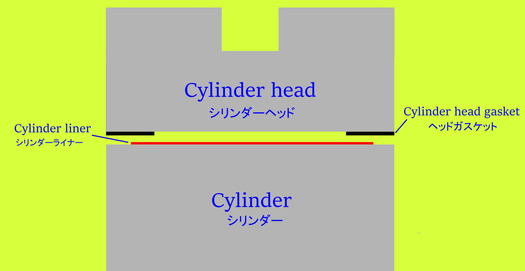

シリンダーライナー1
動画用に作った簡易的なこの図で紹介しますが、自分の動画を外人さんが見ると「このサル吉はいったい何が言いたいんだ?」と余りにもくだらない実験動画ばかりで理解していただけないので今回は英語表記も入れてみますた。
で、画像はライナーが飛び出した状態ですが、この状態で実際にエンジンを組み付けると・・・

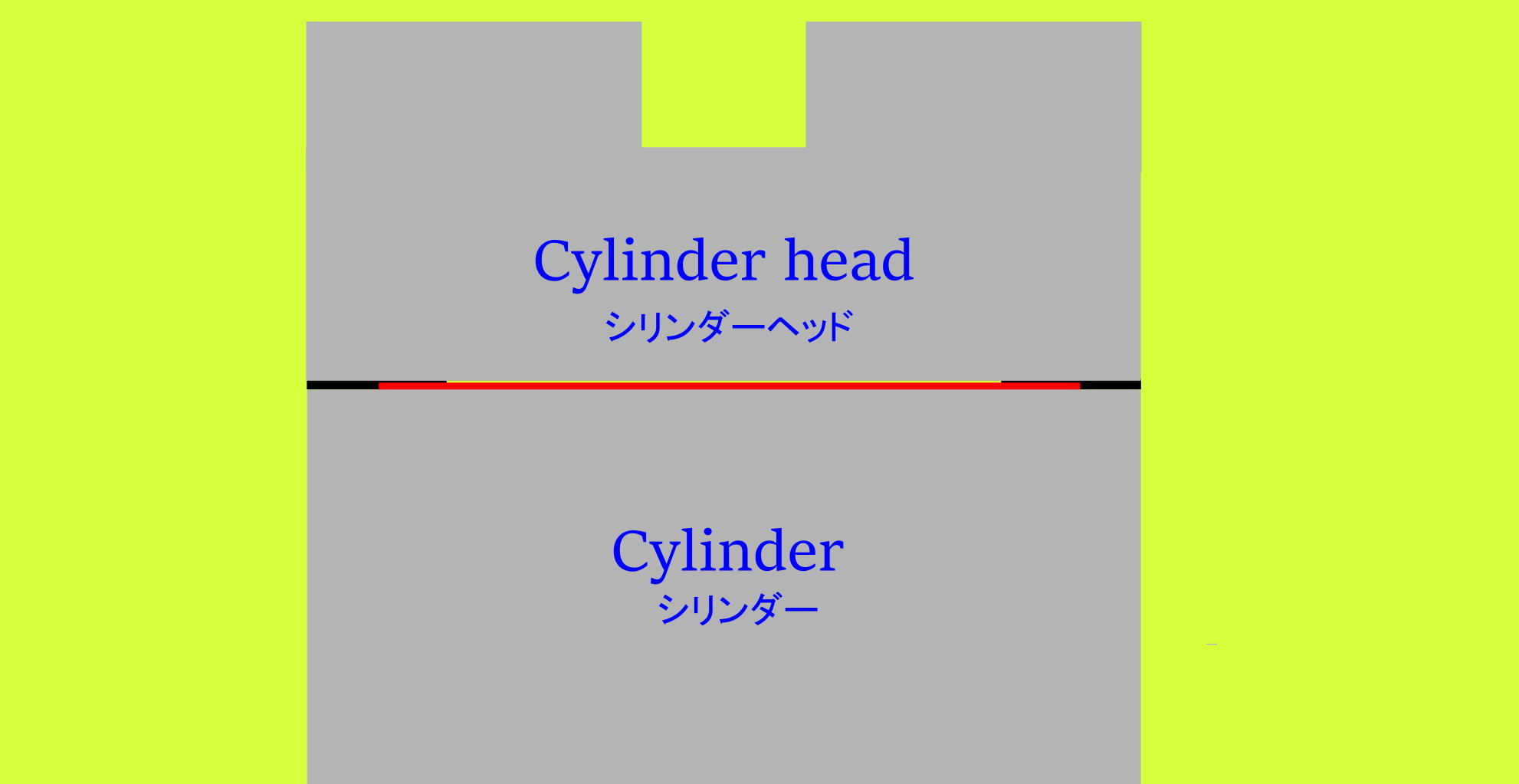

シリンダーライナー2
余程ライナーの嵌まり具合が緩くない限りは、画像のようにシリンダーとヘッドを規定トルクで結合した時に飛び出したライナーがガスケットを圧縮して押し潰しますが、

シリンダーライナー3
その状態でいざエンジンを掛けて実働させると、エンジンが温まって一定の温度を超えるとライナーが緩んで飛び出していた分が下に落ちますが、そうなるとライナーとガスケットの間に若干のクリアランスが生まれ、そのクリアランスの中でピストンの上下運動と共にライナーが上下に踊り始め、何度も繰り返し打ち付ける事によって当初はコンマ数ミリだったクリアランスがどんどん大きくなっていきます。

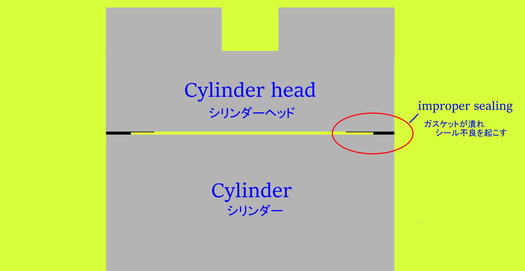

シリンダーライナー4
そうなるとシール面が少なくなり、そこにオイルが入り込むことで燃焼時にオイルが燃えて白煙が出たり、燃焼圧力でシール面が破壊されてオイルが滲み出てしまったり、ガスケットが吹き抜けてしまったりの症状を引き起こします。
また、このトラブルの厄介なところは組み付け時にライナーの異変に気付いていないのであれば分解時にも気付かないであろう事と、仮に他の人が分解しても分解時には既にライナーは下がっている場合が多く、ガスケットを注意深く見ないとライナーの異変に気付けないという厄介な症状となります。

SBR_9831
なので、分解時にはまずライナーが飛び出していないか?の確認を行い、仮に飛び出していた場合には温めて戻したところで既に動いてしまっている事を考えれば無駄な抵抗ですので、

SBR_1516
そのような場合には新規でライナーを打ち込むか、ライナーに銅メッキを施して太らせて再度嵌め込むなどの内燃機加工が必要となります。

SBR_9829
また作業依頼時や作業時に画像のようにライナー間にマジックでマーキングをしておくと動いたか動いていないかが分かり易いのでお勧めです。

今回の記事はあくまでも ” このようなリスクが有ることを知らない人がもしかしたら居るかもしれない ” という体で書いておりますので、「焼き付け塗装=ライナーが緩む」という訳ではありませんのでご注意ください。
また全てのオイル滲みや白煙現象がこのライナーに関係しているという訳ではありませんのでそちらもご注意ください。


今回のような内容は一般的なエンジン整備を行う人であれば知識として認識ができる事でも、塗装をメインに修業を重ねてきた方にとっては余り意識されていない隠れたリスクだと思いますので、今回の記事が類似的リスクの発見や品質向上のお役に立てれば幸いです。
どの程度のリスクが存在しているかについては上記動画にて実際にご確認ください。
