FCRキャブ 非分解箇所+加速ポンプ オーバーホール手順

今回はFCRキャブレターの加速ポンプワンウェイバルブの交換手順の説明と、数をこなして個人的に確立したFCRキャブレター非分解部分の分解方法+失敗しやすい注意点をご紹介します。

SBR_SHOP
SBR_12842SBR_12821
数年前から消耗品扱いとなっていた高価なFCRキャブレターを再生させようとFCRキャブレターの非分解箇所のオーバーホールを目的にオリジナルで制作した高耐久なOリングのセットと加速ポンプ部分の補修用のワンウェイバルブの販売を行っているのですが、購入して頂いた方には発送の際のメールにて説明を添付しているのですが、ある程度の作業数をこなすうちに作業手順の精度も上がって作業難易度を下げる事が出来ましたので、

SBR_0379
これならD.I.Yで作業を楽しむ方でも難なく作業が行えるのではないか?という事と、以前からショップ様からもご依頼のお問い合わせを頂く事もあり、これらの作業をショップ様ご自身で行っていただくことでショップ様毎の利益性と作業の幅が広がるのではないか?ということで、こちらで試行錯誤して確立した作業手順と気を付けるべきポイントをシェアするべく作業手順をご紹介をしておきます。
※ あくまでも一個人の経験に基づいた内容ですので参考程度にお読み下さい。

SBR_0277

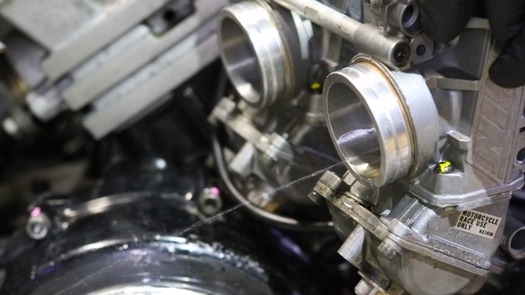

まず今回の話の元となる加速ポンプの不調ですが、症例として画像のように加速ポンプが不調で一か所だけ噴出しなかったり、噴出量に明らかなバラツキがあったり、
SBR_12812
青線で印した部分にステッカーが貼られる枠の無いタイプの初期型のFCRキャブレターではワンウェイバルブの栓に樹脂製の物が採用されているのですが(現在は真鍮製)、その樹脂の栓が中で動いて圧力損失を起こしていたり作動不良を起こしていたりと、気筒間でバラツキが生まれて燃焼具合に不具合をもたらしている個体が多く存在しています。

SBR_0379
そのような時に本来分解整備が行えないFCRキャブレターの非分解部分の分解とワンウェイバルブの交換を行う事で、高価なキャブレターを再利用する方向で分解修理をする内容をこちらに記載しておきます。

SBR_2166

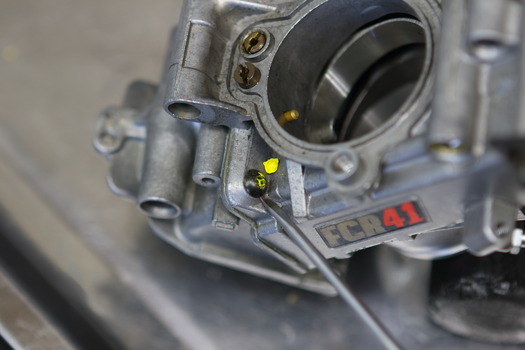

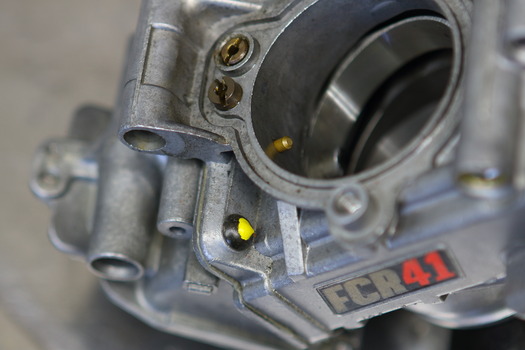

まずOリングのセットを購入して頂いた際にお問い合わせをいただくこのネジ穴を塞いでいる黄色い物体ですが、

SBR_2167
マイナスドライバーなどでカリっとコジれば簡単に取れます。

SBR_10388
そしてこの非分解箇所の分解で作業の成否を分けるのは六角レンチの使い方で、単純にネジを舐めずに緩められるか・・・に作業の全てが掛かっています。

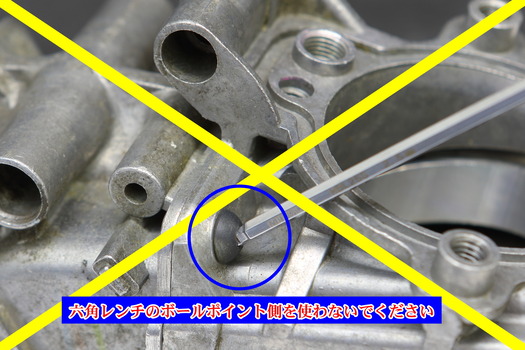

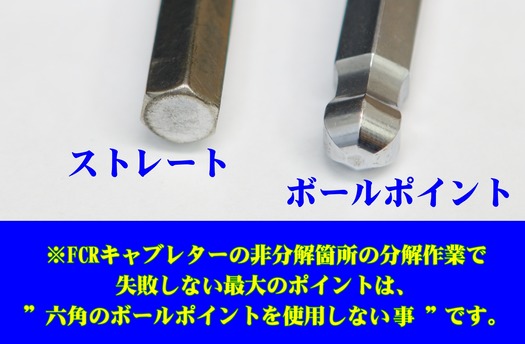

そのネジを緩める際に失敗する原因の殆どは六角レンチのボールポイント側を使ってしまう事による部分が多いので、

SBR_3092

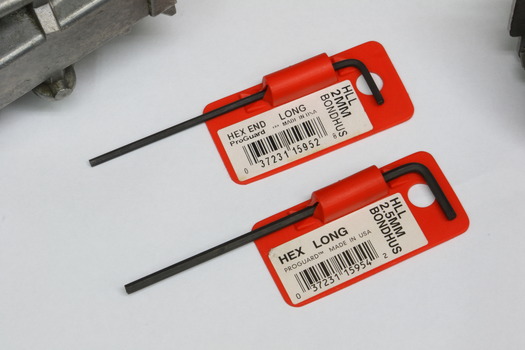

使用する六角のサイズは2mmと2.5mmの2種類なので、単品で購入しても差ほど高くはありませんので必要であればホームセンターでストレートタイプを用意して作業に挑んでください。

SBR_12803
ちなみにこの手の安くてお得工具は精度が出ていないものが多いのでお勧めしません。※ 経験談

SBR_12792
特にここのネジを舐めると本当に面倒くさいので注意してください。
舐めた場合には六角レンチを買っといた方が全然安上がりだった。。。と後悔するくらい費用と時間が掛かるかと思います。

SBR_2793
理想としてはショートタイプの六角レンチがあればベストですが、

SBR_12795

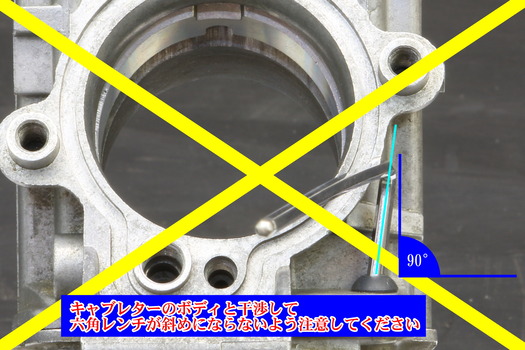

仮に通常の六角レンチを使用する場合に横着をして画像のようにネジ穴に対して斜めに六角レンチをセットして回そうとしないでください。

SBR_12796

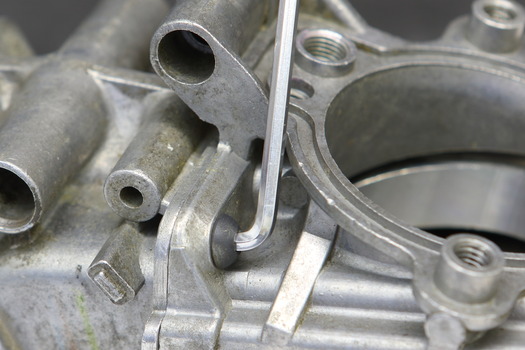

必ずネジ穴に対して垂直に六角レンチを立てて緩めてください。

SBR_3040

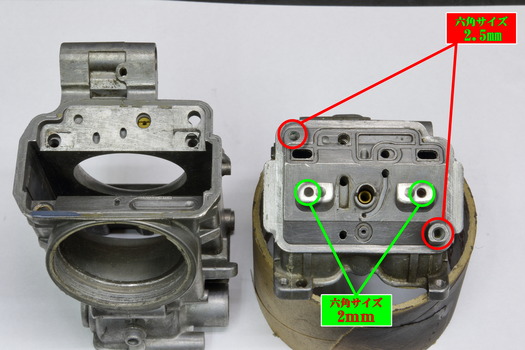

念のため、非分解部分を分解するのに取り外す必要のあるボルトは2か所の計4本となります。
順番としまして2.5mmのボルトを先に緩め、非分解部分の分離後に2mmのボルトを外します。

SBR_12816

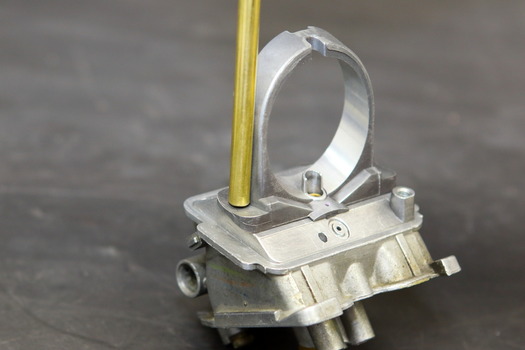

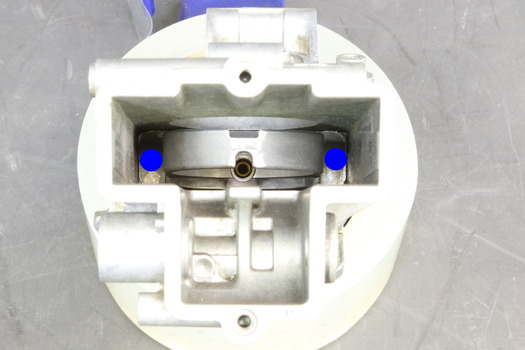

そして2.5mmの2か所のボルトを無事に外したら非分解部分を接着している金属パテの剥離ですが、以前まではフロート側を少しずつ叩いて剥離をしていましたが、稀に硬過ぎてフロートが割れてしまう大失敗を経験して頭を抱えたりで、もっと確実に安全な方法は無い物か?と考えてその都度試した結果、現在では剥離をする際に青マルで示しましたポイントを叩いて剥がすと比較的安全で簡単に剥がせる事が判明しました。

SBR_2825

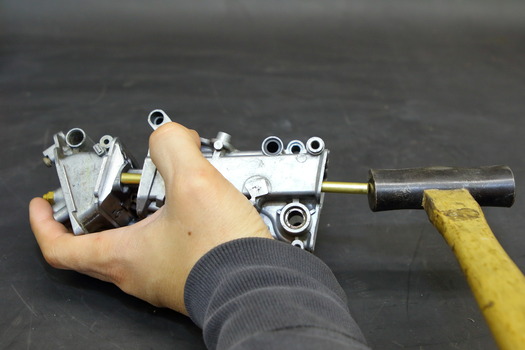

イメージ的にはこのような状態で叩く感じで、

SBR_2822
インパクトを与えやすいように鉄の小さなハンマーでコンコン(力小)〜カンカン(力中)と左右を交互に叩いて、間違ってもガンガン(力大)で引っ叩かないでください。
また剥がれた際にフロート側が飛ばないように画像のように片手で支えておいてあげてください。

SBR_12826

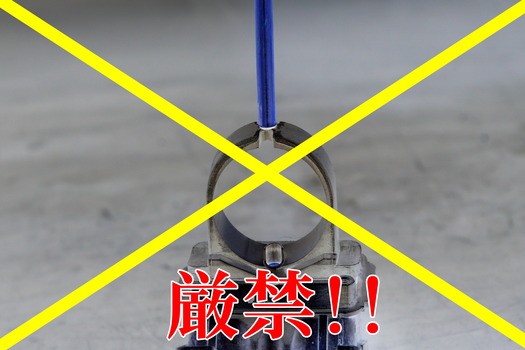

ちなみに格子部分では絶対に叩かないでください。
一瞬でキャブがジャンクになって再起不能となりますので。。。

SBR_2810
そして接着部分が剥がれたらフロート側から格子を留めているボルトを2mmの六角レンチを使用して取り外しますが、こちらのボルトが本当に舐め易いのでボールポイントを使用せず、垂直に慎重に緩めるよう注意してください。

SBR_3098

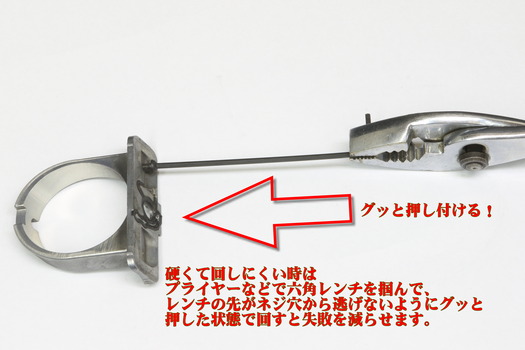

もし指の力だけでは硬くて回らない場合には画像のようにプライヤーなどで六角レンチを掴んで、ネジ穴側に力を押し付けながら舐めないように時計の反対方向に回して緩めて下さい。

SBR_12895

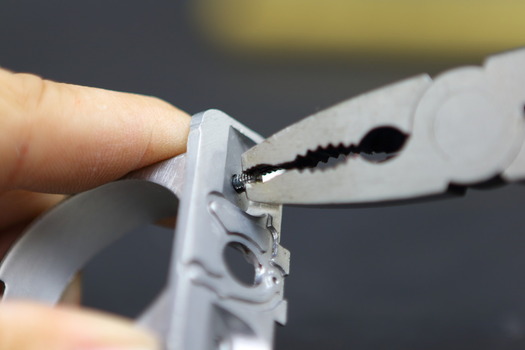

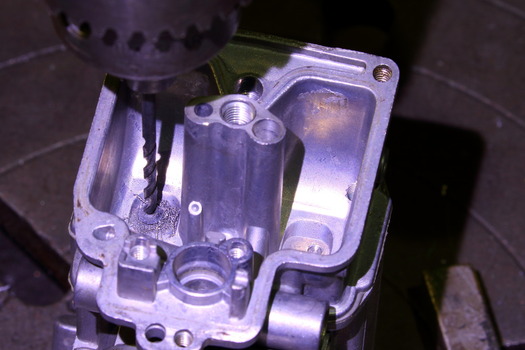

こちらのボルトは仮に舐めてしまっても比較的簡単に取れますので、舐めてしまった場合にはドリルで頭を飛ばして、

SBR_12896
ネジを除去してください。

SBR_10295
そして加速ポンプワンウェイバルブの交換ですが、新しい栓に交換する前に旧式のFCRキャブレターに採用されている樹脂製の栓を抜く必要があるのですが、

SBR_0327

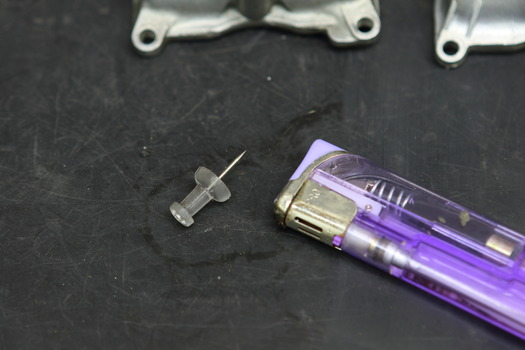

適当に先の尖った画鋲とライターなどを用意していただいて、画鋲などの先端をライターで炙って熱を持ったタイミングで・・・

SBR_0324

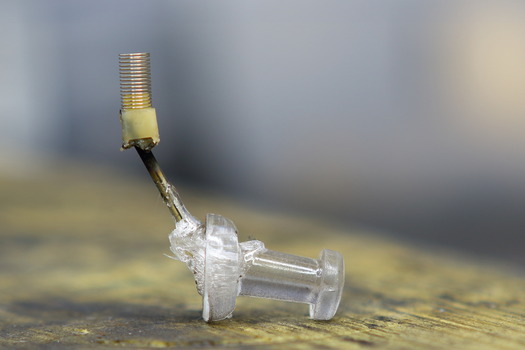

グサっと樹脂栓に突き刺してから冷めた頃にスポっと抜けば画像のように取れます。
※ 現行タイプの真鍮製の場合にはドリルで揉んで削り取る必要があります。

SBR_2836

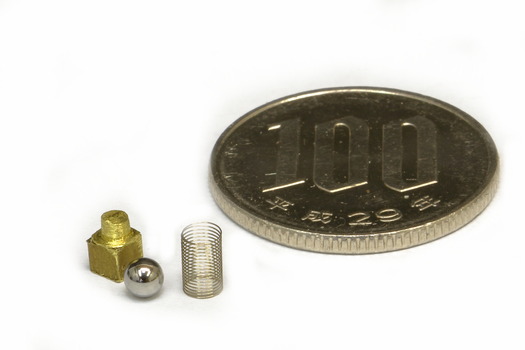

※ ワンウェイバルブの構成部品は非常に細かい部品ですので一度見失うと探すのが困難とまります。 作業をされる場合には落としても見つけやすい室内などでの作業をお勧めいたします。
※ 当方がリリースしている真鍮栓の凸状の突起は差し込み方向を分かり易く示す為の物で、スプリング内径よりも細径仕上げとなっております。
凸部分にスプリングを刺して反対にすると脱落しますので、穴にセットする際には個別にセットをしてください。


SBR_0336
そして スチールボール ⇒ スプリング ⇒ 真鍮栓 の順でセットをしたら・・・

SBR_0339

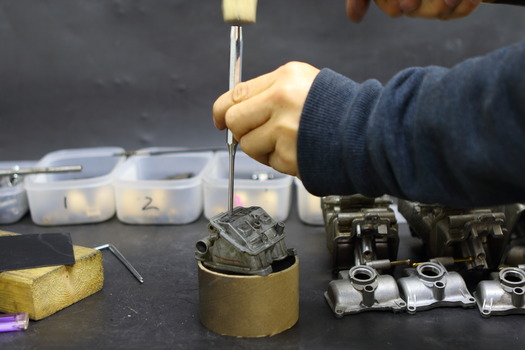

ピンポンチなどを使用して打ち込みを行います。

SBR_0340

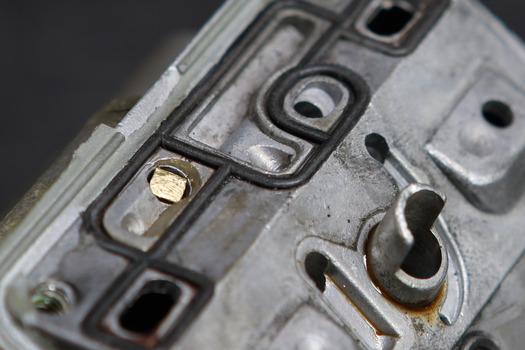

打ち込む深さは画像の線の位置まで入っていれば問題ありません。

SBR_3106

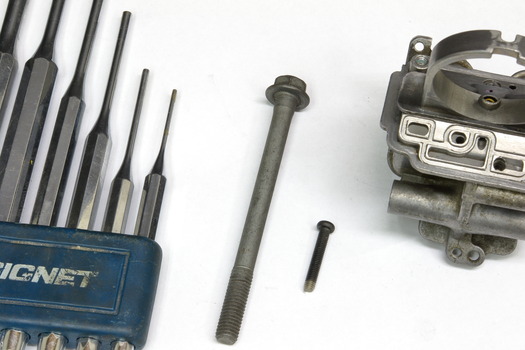

ちなみに非分解部分を剥離する時や栓を打ち込む際にピンポンチなど専用の工具が無い場合には適当なボルトなどで代用も出来るかと思います。

SBR_3107
あまりお勧めはしませんが、もし自分が何も無い状況なら使えるモノを代用して作業を行うと思います。

SBR_0355
そして非分解部分を分解した時にしか掃除の行えない加速ポンプジェットの清掃も忘れずに行って、

SBR_0353
穴の詰まりなどをチェックしますが、

SBR_0362

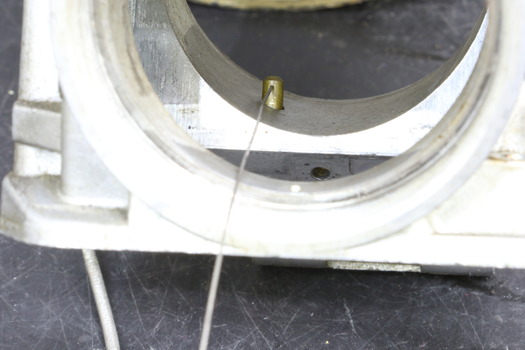

もし専用の道具が無い場合には画像のような配線の切れ端を使ってそれぞれの太さに合わせたモノを代用として作れますので、無ければ有るものを使って作業を行ってください。

SBR_2920

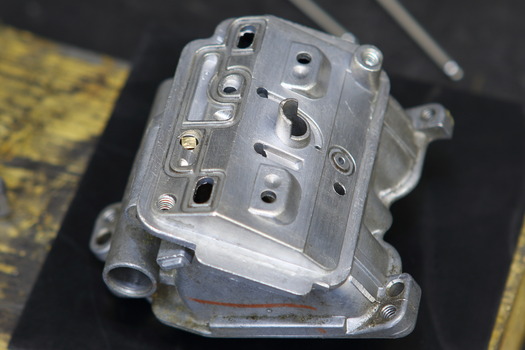

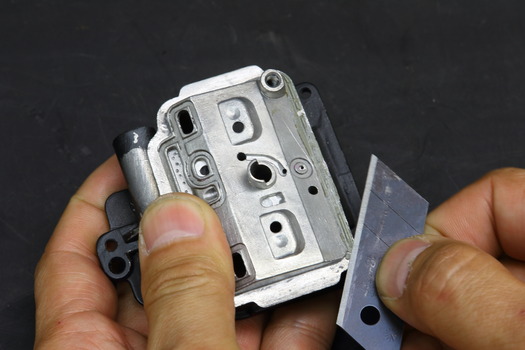

そして以前に非分解部分の分解記事を書いた際には接着されていた金属パテは触らずにそのまま液体ガスケットを少量塗って組み付けてくださいと書きましたが、この金属パテは画像のようにカッターの刃で削ぎ落すと綺麗に剥がれる事が分かりましたので、出来るだけ切れ味の良いカッターの刃を使用してキャブと金属パテの間にカッターの刃を切れ込むようにして金属パテを剥がしていってください。
※金属パテが綺麗に剥がされていても剥がされていなくても性能に変わりはありません。

SBR_2918
またボディ表面はウェットブラストなどが無くても、金属ブラシでゴシゴシ擦れば綺麗になります。

SBR_2925
ちなみに金属パテの除去ですが、ボディ側は凹状に詰まっている分は無理に除去しなくても良いと思います。

SBR_0373
ということで綺麗になったら・・・

SBR_0378

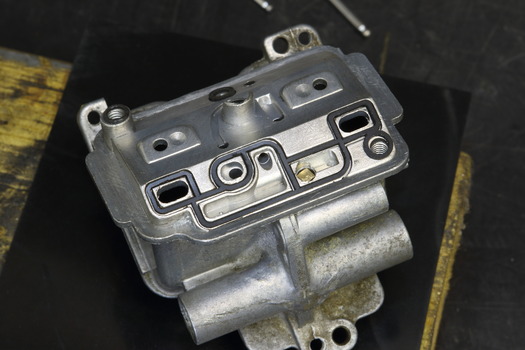

Oリングをセットして分解時の逆手順で組み付けを行いますが、

SBR_12785

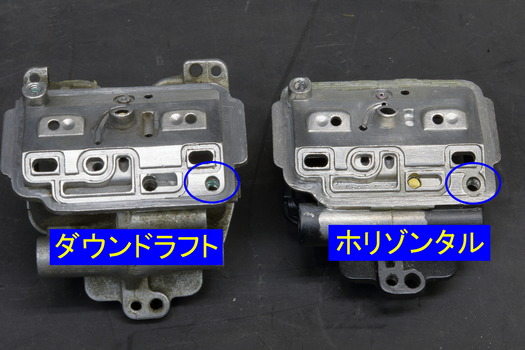

ダウンドラフトとホリゾンタルではOリングの形状が若干異なりますので、

SBR_12843

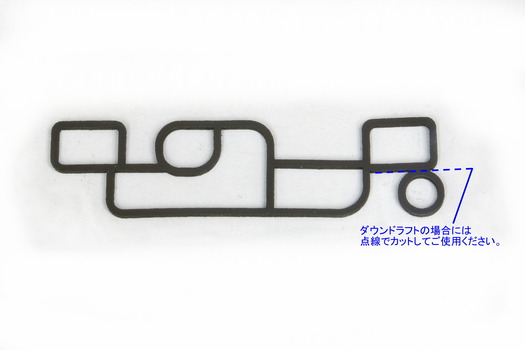

ダウンドラフトで当方のオリジナルOリングを使用の場合には画像の点線部分でカットして使用してください。

SBR_2921

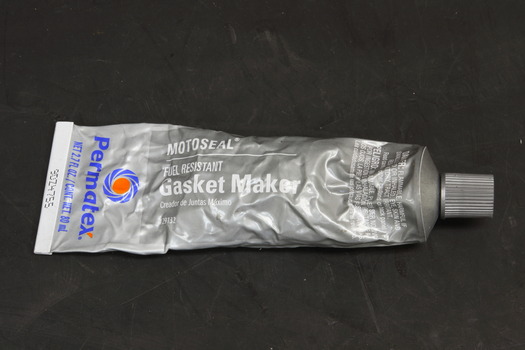

参考までに組み付け時に接合面に使用している液体ガスケットはパーマテックスのモトシール1という耐ガソリン性の強いモノを使用していますが、個人の方でそんなに大量に必要ないという場合にはバイク量販店で売っているDAYTONAから出ている「耐ガソリン液状ガスケットグレー10」という商品が中身はパーマテックスのモトシール1と同じだと思うので安くて少量で使い勝手が良いかと思います。

SBR_2929

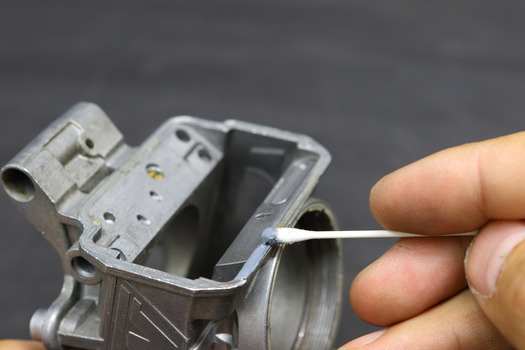

そして綿棒などを使って薄く塗付けて組み付けを行い、

SBR_9608
全てのネジを締め付ければ完成です。
※余談ですが、ボディ内部のガイドローラー部分に摩耗が見られた場合には協立工芸様が販売しているSEPベアリングガイドを使う事で問題を回避する事が出来ます。


2020.4/26 補足1.

下記動画にて非分解箇所のOリングが劣化して傷んでいるかのチェックを簡易的に行う方法をご紹介しておりますので、非分解箇所の修理をご検討の際には一度ご確認をしてみてください。



補足2.

稀に非分解部分のOリングを交換後にアクセルをガバっと開けるとエンジンがストンと止まってしまうようになった事でトラブルや組み付けミスか?と心配になってご連絡を頂くことが御座います。
その現象はガソリンが漏れていたり滲みなどを起こしていたスロー系が正常に戻った事で低回転時のガソリンの供給量に変化が表れたためにセッティングにズレが生じた事によるセッティングの変化が原因です(多くの場合は燃料を薄くする方向で修正します)ので、スロー系のリセッティングをお願いします。
