V-MAX1200 FCRセットアップ

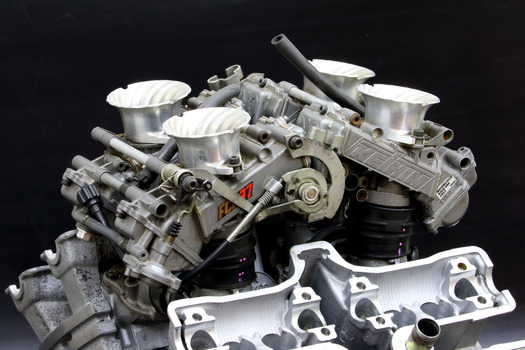

今回の記事はFCRセットアップと題していますが、セッティングに関してではなく、ゼロヨン9秒入りを目標にV-MAX1200のエンジンを製作する上で、出力向上を目的にFCRキャブレターの取り付け位置を変更した際の作業内容となります。

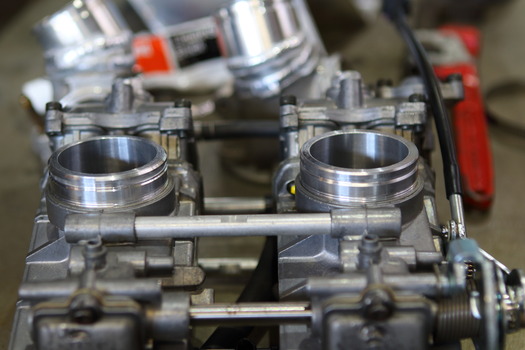

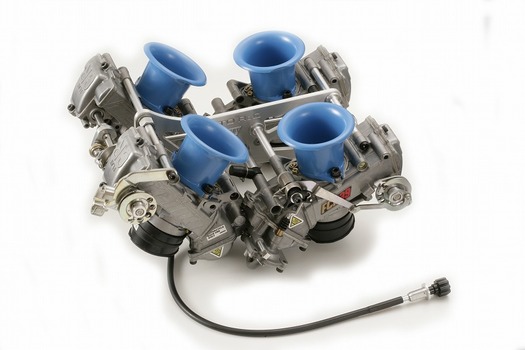

今回V-MAX1200に於いて、エンジンのパワーのみでゼロヨン9秒入りをさせるという目標を頂き、それに向けてエンジンの仕様などを検討する上で、純正キャブレターから置き換えただけのこのFCRキャブレターの取り付け位置が気に入らず変更したいなぁ・・・となりまして、

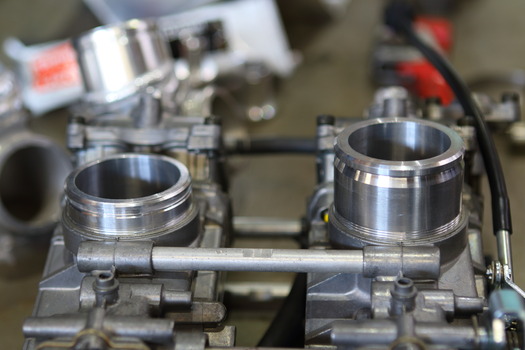

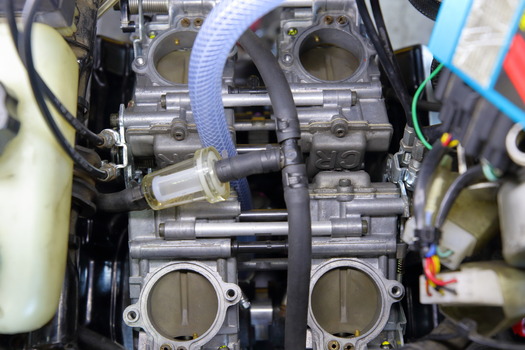

気に入らない主な理由としまして、キャブレター同士のクリアランスが狭すぎて・・・、

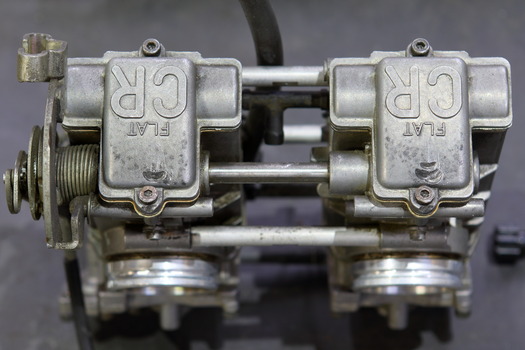

お互いのトップキャップのネジがめり込んで痕が付くほどキャブ同士がぶつかってしまい、
そのお陰でインシュレーターをしっかりセットする事が出来ず、定期的に嵌り具合をチェックしないと二次エアを吸う恐れが有った事、それとセッティング時にトップキャップを外すのが非常に面倒臭いので手返しが悪いこと、Vブースト機構のお陰でせっかくのダウンドラフトのメリットが生かせないなら出来るだけフレッシュエアーを吸わせてあげたかった事など、直感的に良くない印象が多数だったので取り付け方法の変更を行う事にしました。
そこで一発目に考えたのがVブースト機構を取り払ってRC30などに採用されているこのマウント方式の導入ですが、
インシュレーターの取り付け面が上を向き過ぎているのでこのままの角度ではキャブレターのヘッド側がシリンダーにぶつかってしまい装着が出来ず、一旦前に押し出すにしても90度VバンクのRC30と違って前後シリンダー間のバンク角が70度と狭いV-MAXでは前後のキャブレターが入るスペースが無いので却下。
仮にこれが自分のマシンでの挑戦だったらV-MAX1200はインマニ長が長いので、インマニを取り外すべく、キャブレターから50�仭宛紊離好蹈奪肇襯椒妊�に変更して、高回転領域でどのような変化が得られるかを試してみたいところでした。

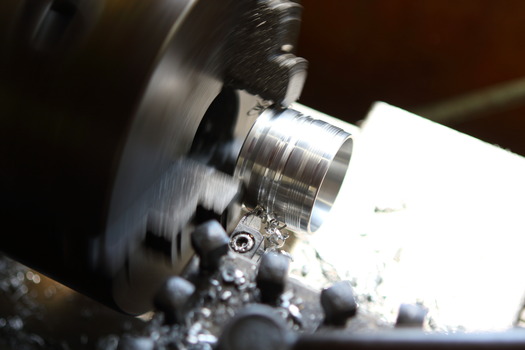

という事で現実に戻って、先ずはインマニの向きを変更する為のパイプを旋盤で削り、
位置を出したところで、いつもアルミの溶接を手伝ってくれる仲間に今回もヘルプで溶接をしてもらって、

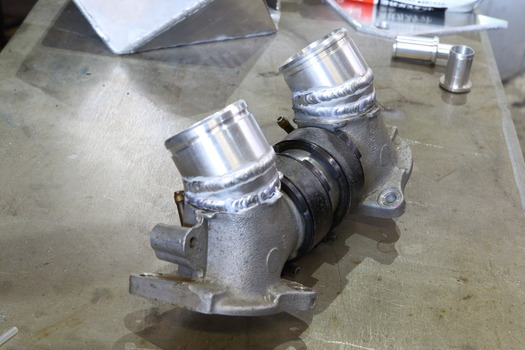

このような形でインマニが完成。

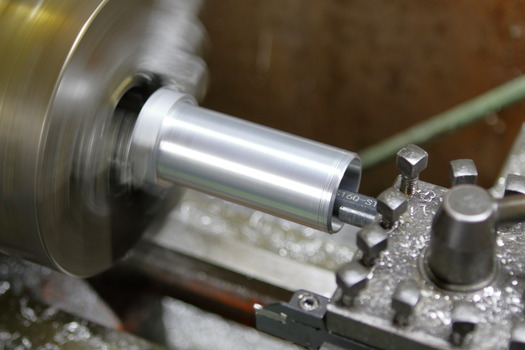

インマニに角度を付けた事でインマニ長が長くなった分の帳尻を合わせるべくスピゴットを旋盤で加工して、
取り付けに支障が無いレベルでショートに。

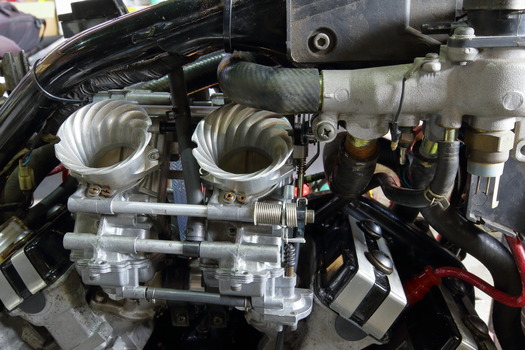

こんな感じでセット。

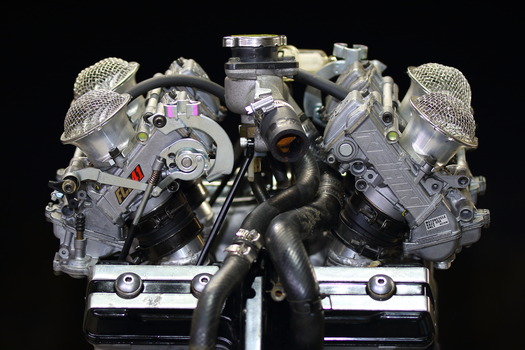

そしてそれぞれの部品をエンジンに組み付けて完成♪ と言いたい所でしたが、画像右側、3番シリンダーの吸気ファンネル上部にラジエターのホースが通っていて、このままでは3番だけ熱せられた空気を吸う事になり他の気筒と条件が変わってしまう。。。

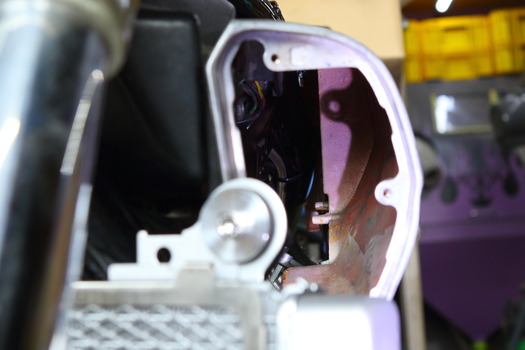

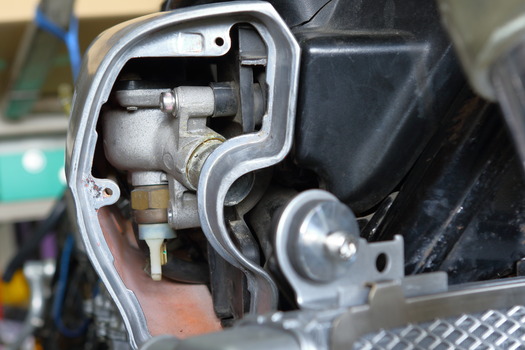

しかもよくよく見ると、右側のエアーダクトはダミーで中にはラジエターのサーモスタット部分が収められていてイメージしていたような風は通らず・・・、
ちなみに反対側のダクトは内部が空で、これでは左右でも吸気の条件が変わってしまってこのままではバランス的にダメだ。。。と。
そこで水周りの取り回しを変更しますが、

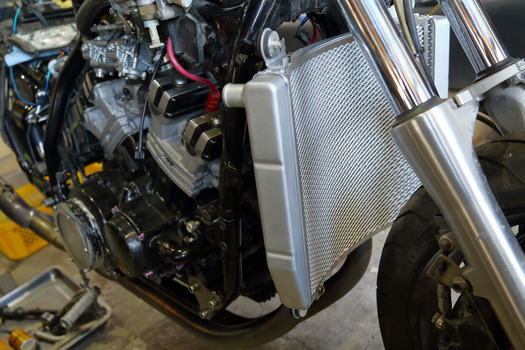

今回はラジエターも以前までの純正から容量アップを果たすので、その辺の効率も考慮して、

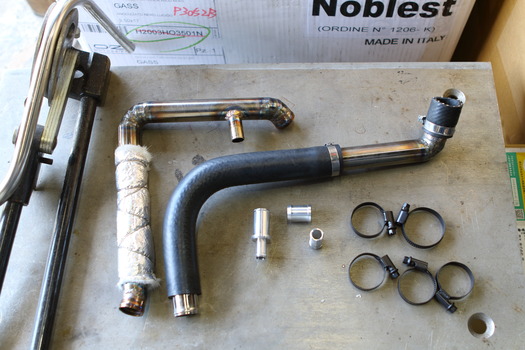

新規でラジエターホース類を製作。

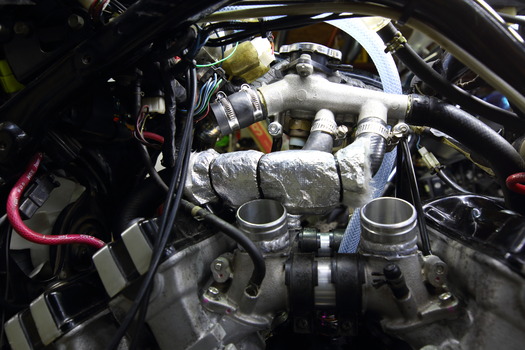

そして邪魔なサーモスタット関係はキャブレター間にセットをして、

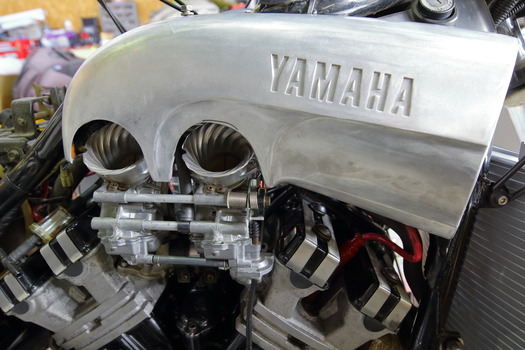

このようなオリジナルな感じでバランスを取って納まりました＾＾
あとはエアーダクトの不要な部分をカットして・・・、

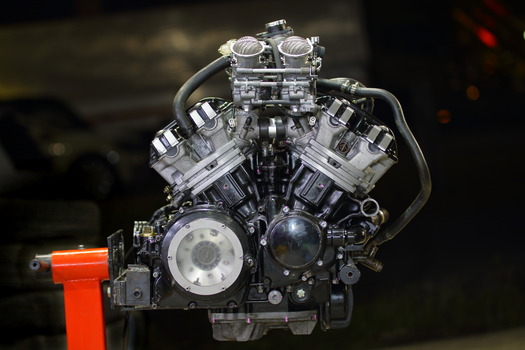

これで4気筒全てが同一条件でエアーダクトからのフレッシュエアーをキャブレターに吸わせてあげられる仕様に変更できました＾＾
結果論的な話になってしまいますが、結果的にエンジンの出力も大幅に向上する事が出来て、目標だったゼロヨン9秒入りも無事に果たす事が出来ましたので、このような細かな気配りの仕様変更もタイムアップの為には馬鹿には出来ないのかもしれません。
今回V-MAX1200に於いて、エンジンのパワーのみでゼロヨン9秒入りをさせるという目標を頂き、それに向けてエンジンの仕様などを検討する上で、純正キャブレターから置き換えただけのこのFCRキャブレターの取り付け位置が気に入らず変更したいなぁ・・・となりまして、
気に入らない主な理由としまして、キャブレター同士のクリアランスが狭すぎて・・・、
お互いのトップキャップのネジがめり込んで痕が付くほどキャブ同士がぶつかってしまい、
そのお陰でインシュレーターをしっかりセットする事が出来ず、定期的に嵌り具合をチェックしないと二次エアを吸う恐れが有った事、それとセッティング時にトップキャップを外すのが非常に面倒臭いので手返しが悪いこと、Vブースト機構のお陰でせっかくのダウンドラフトのメリットが生かせないなら出来るだけフレッシュエアーを吸わせてあげたかった事など、直感的に良くない印象が多数だったので取り付け方法の変更を行う事にしました。
そこで一発目に考えたのがVブースト機構を取り払ってRC30などに採用されているこのマウント方式の導入ですが、
インシュレーターの取り付け面が上を向き過ぎているのでこのままの角度ではキャブレターのヘッド側がシリンダーにぶつかってしまい装着が出来ず、一旦前に押し出すにしても90度VバンクのRC30と違って前後シリンダー間のバンク角が70度と狭いV-MAXでは前後のキャブレターが入るスペースが無いので却下。
仮にこれが自分のマシンでの挑戦だったらV-MAX1200はインマニ長が長いので、インマニを取り外すべく、キャブレターから50�仭宛紊離好蹈奪肇襯椒妊�に変更して、高回転領域でどのような変化が得られるかを試してみたいところでした。
という事で現実に戻って、先ずはインマニの向きを変更する為のパイプを旋盤で削り、
位置を出したところで、いつもアルミの溶接を手伝ってくれる仲間に今回もヘルプで溶接をしてもらって、
このような形でインマニが完成。
インマニに角度を付けた事でインマニ長が長くなった分の帳尻を合わせるべくスピゴットを旋盤で加工して、
取り付けに支障が無いレベルでショートに。
こんな感じでセット。
そしてそれぞれの部品をエンジンに組み付けて完成♪ と言いたい所でしたが、画像右側、3番シリンダーの吸気ファンネル上部にラジエターのホースが通っていて、このままでは3番だけ熱せられた空気を吸う事になり他の気筒と条件が変わってしまう。。。
しかもよくよく見ると、右側のエアーダクトはダミーで中にはラジエターのサーモスタット部分が収められていてイメージしていたような風は通らず・・・、
ちなみに反対側のダクトは内部が空で、これでは左右でも吸気の条件が変わってしまってこのままではバランス的にダメだ。。。と。
そこで水周りの取り回しを変更しますが、
今回はラジエターも以前までの純正から容量アップを果たすので、その辺の効率も考慮して、
新規でラジエターホース類を製作。
そして邪魔なサーモスタット関係はキャブレター間にセットをして、
このようなオリジナルな感じでバランスを取って納まりました＾＾
あとはエアーダクトの不要な部分をカットして・・・、
これで4気筒全てが同一条件でエアーダクトからのフレッシュエアーをキャブレターに吸わせてあげられる仕様に変更できました＾＾
結果論的な話になってしまいますが、結果的にエンジンの出力も大幅に向上する事が出来て、目標だったゼロヨン9秒入りも無事に果たす事が出来ましたので、このような細かな気配りの仕様変更もタイムアップの為には馬鹿には出来ないのかもしれません。
2021年08月20日
基礎なくして応用なし
以前に現在作業中のV-MAX1700のエンジンを組む際に、ピストンをシリンダーに打ち込んだ際の感覚が渋く、何だかシリンダー壁面とのフリクションが非常に大きそうだぞ・・・と、ちょっとした問題にぶつかった事があるのですが、前回1/4mileを9秒台目標に新規で製作したV-MAX1200のエンジンとは違って、こちらのV-MAX1700のエンジンは前出のV-MAX1200のエンジンを以前に担当していたショップさんが製作したモノで、オーナーさんからエンジンの中身がどうなっているのか分からないのでこちらで再度バラシて組み直して欲しいとのご依頼を頂き、加工などは前出のショップさんで既に行っている予定なのでこちらでは単純な組み直しの作業で終わる予定で進めていましたが、1200も然ることながらこちらの1700にも問題が山積みで、この渋い状態のまま組み付けてあったとはいえ、うちでこのまま組む事はしたくないなぁ・・・と。

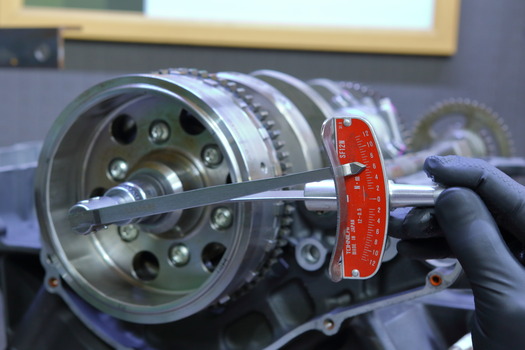

そこでコンロッドやバランサーを組み付けてクランクの軸抵抗を確認してみると、いくらケースをしっかり組んでいないからメタルの円が出ていないと言えど、抵抗が650g以上あって、経験上これはいくら何でも抵抗が大き過ぎるだろうと。
そこで再度バラシて検証したところ、フリクションが大きくなっている原因が判明。

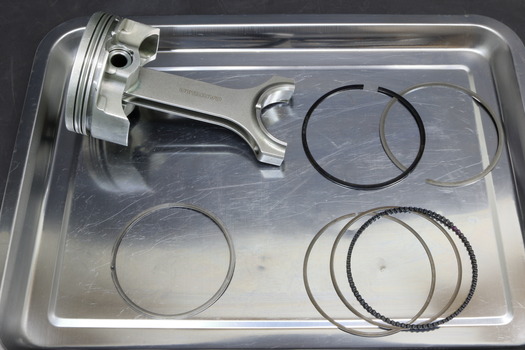

通常、ピストンリングにはトップとセカンドリングの他にオイルリングを構成する3本のリングの計5本で構成されていますが、今回ピストンリングを全て取り外してみるといつもよりも一本多い。
初めて見るタイプだったので最初は ” 何だこれ？” と不思議に思いましたが、よくよくピストンを観察してみるとオイルリング溝をカットするようにピンボスが加工されていて、ここの切れ目を補う為に普段見慣れない余分な1本が組まれているのだという事が分かりました。

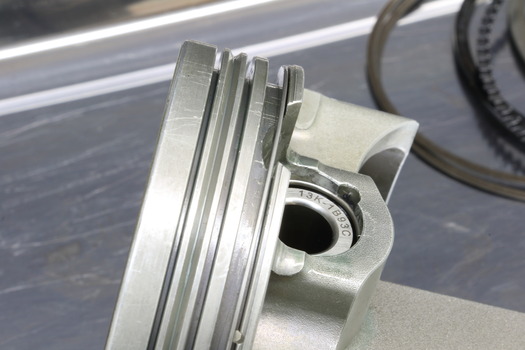

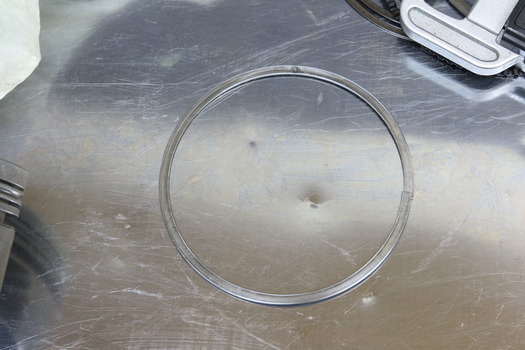

一応念の為に調べてみると、正式名称は ” OILring Support Rails ” 通称OSRと言うようで、画像のようにOSRが入る事で、オイルリングの合口がピンボス部分の切れ目から脱落しないように橋の役割を果たすとの事で、
なるほどね〜と、このリングの意味合いは理解できたのですが、
このOSRの理解が出来たところでオイルリング溝の寸法とOSRを含むオイルリング高さの寸法が微妙にキツイ事で、オイルリングがフリーに動けずガチガチな事がシリンダーとの高フリクションを生んでいる原因という事も判明しました。
そこで加工ですが、恐る恐る手作業でOSR側を厚みを薄くする方向で研磨して、少し磨く ⇒ 計測 ⇒ 実際に溝に当てがって動きを確認する ⇒ 振り出しに戻る。を繰り返して、リングの加工が完了。
そして再度コンロッドなどを組み付けて軸抵抗を測ってみると当初の650g ⇒ 420g 程と、約35％ のフリクションの低減が行えました＾＾
当然、今回の例では損失馬力の低減を行った事による性能向上が見込める訳ではなく、ただ単に本来の状態に戻しただけです。。。

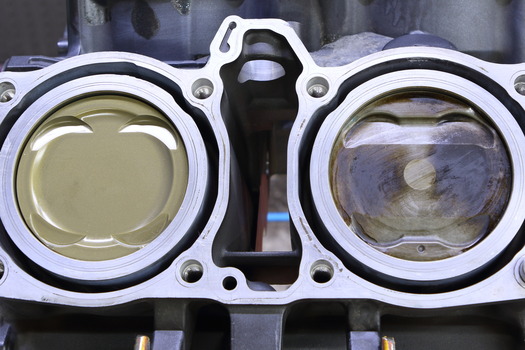

ちなみに今回のこのピストンですが、右の純正に比べて左の社外ピストンのシリンダー壁面とのクリアランスが非常に大きい事が見て取れると思います。
これは社外ピストンでは一般的な、熱による膨張率を事前に計算して、高負荷時に肉厚のあるピストンクラウン部分が膨張してもシリンダー壁面とのクリアランスが保たれるよう計算されたもので、今回のリングに関して一瞬、冷間時と温間時でクリアランスが変わる事を事前に考慮しt・・・と頭を過ったものの、リング溝の裏側の肉厚が薄く、熱膨張の影響はあれだけガチガチだったものが緩々になるほど受けないし、そもそもトップリングもセカンドリングも冷間で緩々なのだからやはりあのオイルリングはおかしいと判断して手直しをして組み付けを行いました。
ちなみにこれは良くある事なのですが、
例１：有名な〇〇さんが言ってた
例２：雑誌にそう書いてあった
例３：ネットに書いてあった
以前にも何度か書いていますが、このブログに書いてある事は合っているかも分かりませんので暇つぶし程度に見て下さいとお願いしておりますが、何が本当で何が嘘もしくは間違っているかを判断するのは非常に難しい事だと思います。
特にエンジニアの世界では合ってるだの間違っているだのという考え方自体が少し違く、結果が出ているか出ていないか、更にその結果の難易度などが答え合わせの指標となりますので更に難しいのですが、
そのような事を踏まえて先ほどのこちらのピストンメーカーがＳＮＳにアップした記事の自動翻訳の訳ですが・・・

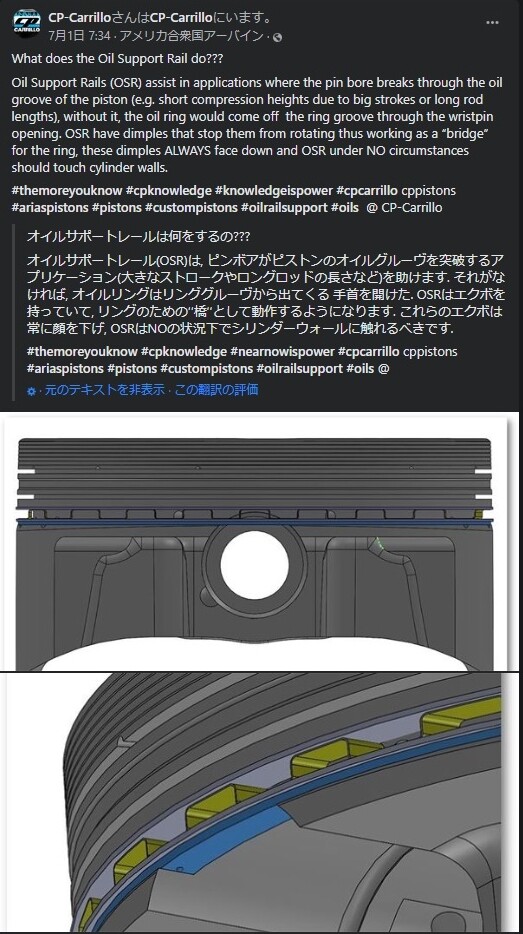

These dimples ALWAYS face down and OSR under NO circumstances should touch cylinder walls.
