V-MAX1700 ターボ製作

2020年07月23日

V-MAX1700 オイルフィルターの移設作業

SBR_3890

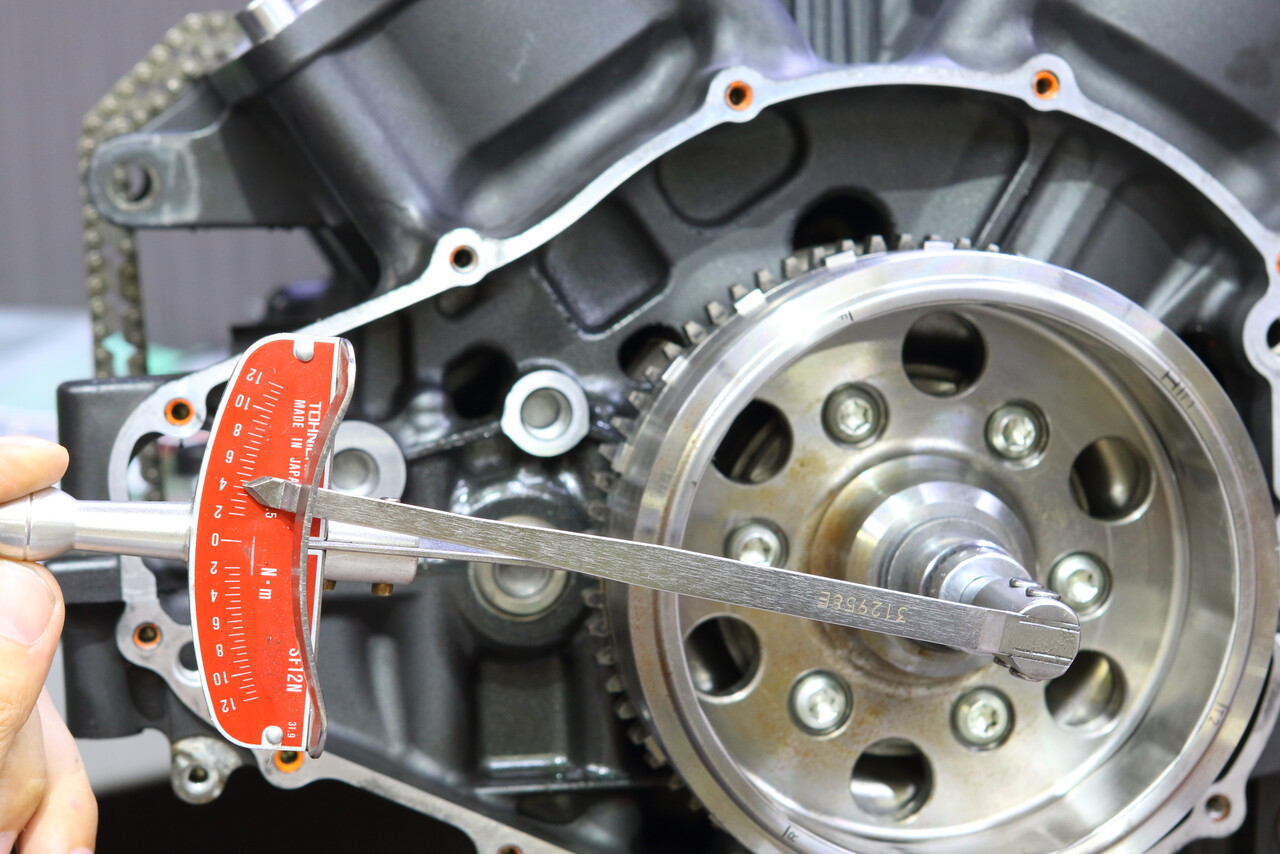

前任者さんの置き土産ならぬ不良個所という地雷撤去が未だに続くVMAX1700の制作ですが、今年はありがたい事に月初め頃の深夜の時間帯が20℃前後で、エンジンを組むのに丁度良い環境だったので、補器類の制作もほぼ完了したところで一旦エンジンの方も組み付け始めました。

SBR_4313
そこで、以前にオイルフィルターの移設作業を記事にしたつもりでいたのですが、ブラケットを制作しようとしてタップが折れた事だけにしか触れていなかったので、今回はオイルフィルターの移設作業のご紹介です。

vmax1700
今回制作しているV-MAX1700ですが、元々のEXHの取り回しがフロントバンクはシリンダーからハの字状に外向きに、エンジンの両左右を通って、後方で腹下の太鼓部分に接続する形となるのですが、

SBR_2938
今回はターボ仕様という事で、純正とは全く違う取り回し方式で4-2-1の集合をさせて、車体の右側の画像のような位置にタービンが収まるようにしています。

SBR_4242
そのような関係で元々オイルフィルターの付いていた部分にエキマニが通る事となるのですが、オイルフィルターを避けさせるとラジエターに接近し過ぎて熱害があり、ラジエターから離すとオイルフィルターに熱害が発生するという事で、

SBR_1112
ラジエターを移設するスペースは流石に無いので、フィルター側を動かして、ついでに今回はターボ仕様なので熱量的にも純正のオイルクーラーでは足りないと見越して合わせて水冷式オイルクーラーも新設してしまおうという算段で計画を立てました。

SBR_0759
で、4輪ではオイルフィルターの移設作業は良く行われる事もあって車種専用のキットなどが販売されていますが、今回のV-MAXに専用品は無いので、まずはこちらのフィルター移設ブロックを流用して使えるようにしていきます。

SBR_9599
まずはこの移設ブロックの移設先ですが、4輪ならエンジンルームにスペースが幾らでもあるので見た目重視や機能性重視など選びたい放題ですが、最近の詰め込み満載なバイクに何か新規でモノを付けるとなると、本当にスペースが無さ過ぎて苦労します。。。
ちなみに前回、この移設ブロックを固定するブラケットを制作している時にいつも通り普通にタップを立てていたら最後の最後でタップが折れるという致命的なミスを犯しましたが・・・、

SBR_0746
新たにレーザーカットをしてもらって、” レーザーで切り出したモノは断面に焼きが入ってしまうのでタップを立てる時には慎重にね〜 ” とのアドバイスを貰って無事にタップを立てて、ワイヤリング用の穴も空けて、最後にセラコート処理をして完成。
本当はジュラルミンなどで作った方が軽くて良いのかもしれませんが、絶対的な強度が欲しかったので鉄で制作しました。

SBR_0756
この程度のものであれば加工屋さんなら朝飯前なんでしょうけど、慣れない作り物作業はクリアランスだのピッチだのでホント、しんどいです。

SBR_0758
で、とりあえずフィルターをセットしてみよう!という段階で初めてお互いがメス同士だという事に気付きまして・・・、

SBR_0765
最終形態が決まっているので、その形状になるように同サイズのネジを取り寄せて、

SBR_0835
旋盤でゴリゴリと穴を開けて、

SBR_0848
移設ブロック側のOリング溝も旋盤で削り落として面を出して・・・、

SBR_0863
最後にセンターに穴を開けたボルトを溶接して固定すれば問題解決。

SBR_0867
ちなみに作るよりも、まず何処に移設するか?とかを考えるのが一番大変だったりしますが、とりあえず今回はスイングアームに干渉せず、地面とのクリアランスも確保出来て、フィルターの交換も容易なこの位置で収まりました。

SBR_4262
そしてエンジン側に取り付けるオイルの取り出し口もブロックを加工流用して使用しますので、こちらもメス同士となっていたものを、

SBR_4272
同じように加工したボルトを固定して・・・、

SBR_4253
このような形で装着。

SBR_4210
そして今回は純正のオイルフィルターを固定するパイプの内径が13个世辰燭里如加工したボルトの穴径なども全て13个撚湛し、

SBR_4209
油圧ホースも13舒幣紊鬟ープするべく、キノ〇ニさんで「他の同じサイズのホースに比べとにかく素材上内径が太い!」という1m当たり12,000円もする高級なテフロン・ケブラーメッシュホースを採用。

SBR_4233
内径も16个舛腓ねるので圧損の心配も無し!って思って高いホースだったけどやむを得ん。と納得していたのですが、

SBR_4222
これまたこのホース専用のお高いフィッティングを組んだ時におやおや・・・と気になる点が。

SBR_4220
ホース内径は他のホースと明らかに内径が違うけど、このフィッティングの内径細くね?と気になって測ってみると・・・、

SBR_4221
もう少し費用に見合ったホースの特徴を生かす術は無かったのでしょうかね・・・と。

SBR_4231
せめて汎用のフィッティング内径以上は確保して欲しかったです・・・。

SBR_4241
という事で、今回は一部分の内径が細くなってしまうので、オイルポンプの油量ではなく油圧アップで対応をする事にしました。

SBR_0035
ちなみにオイルフィルターを移設する事で失ってしまった純正のオイルクーラーをカバーするべく、オーバークールの心配が無い水冷の利点を生かして容量を増やしたオイルクーラーコアをベースに加工をし、

SBR_4379
オリジナルで制作した水冷式のオイルクーラーをエンジン脇に設置してオイルブロックの間に噛ませる事で油温の管理をしていきます。

SBR_4175
ホースの内径の話ついでに、こちらはV-MAX1700のブローバイのケースカバーですが、今回この真上をリアバンクから出たエキマニが通るので、そこを避けつつな配管が要求されどうしたものかなぁ・・・と考え、そもそもOUTとリターンがあるけど、そんなにブローバイが発生するのか? とエンジン側の仕様を見てみようとカバーをのけると、

SBR_4159
パッと見でブローバイの穴は何処に有るの?無くない?と、更によーく見てみると、

SBR_4178
申し訳なさそうに端っこに4伉の小っさい穴が開いてましたので、とりあえずカバーに開いていた大袈裟なブローバイ穴は塞いで、取り回しやすい一般的なホースで対応しようと思います。。。

akane380 at 03:14|PermalinkComments(4)

2020年02月05日

フルコン化に向けたハーネス処理

SBR_9686

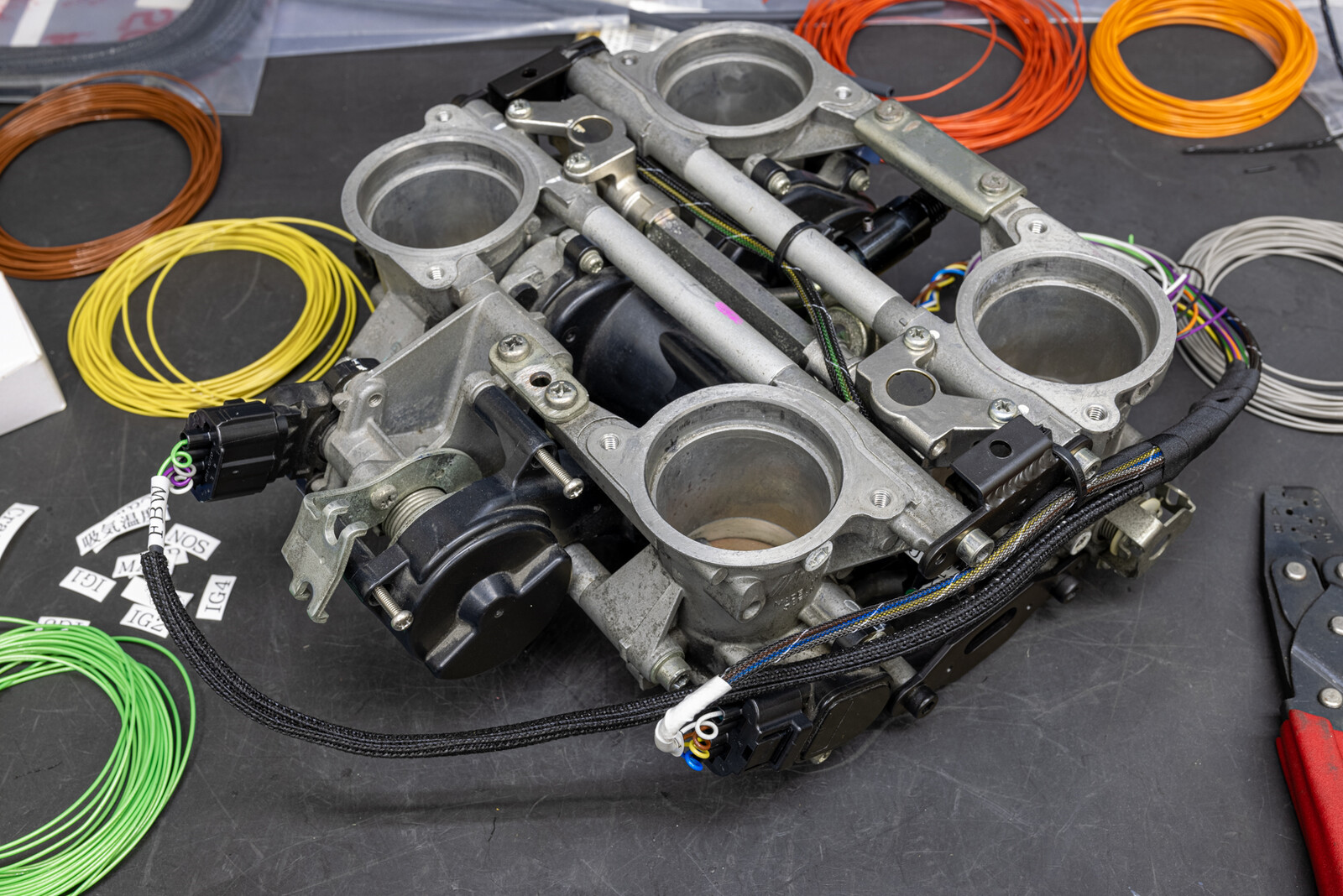

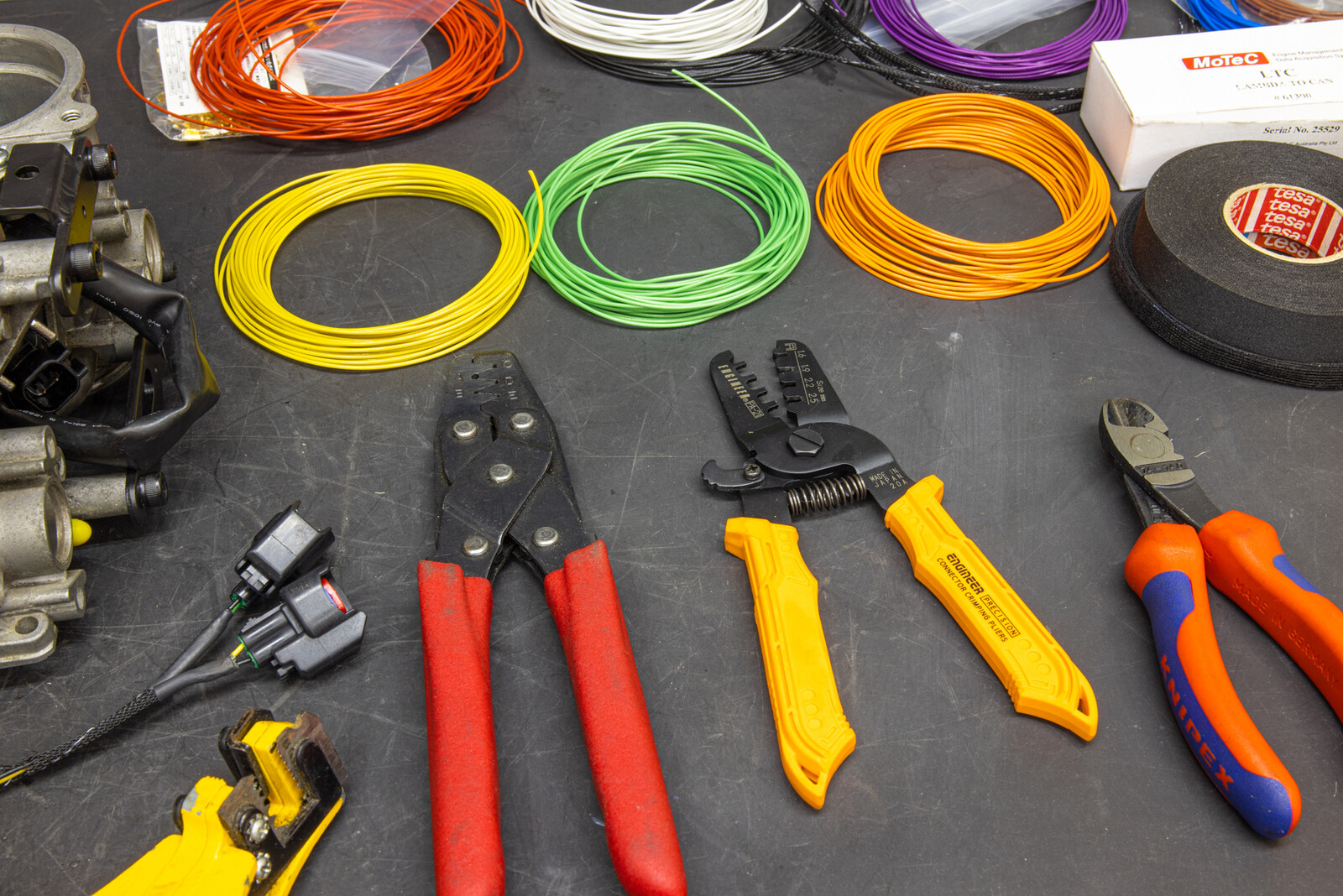

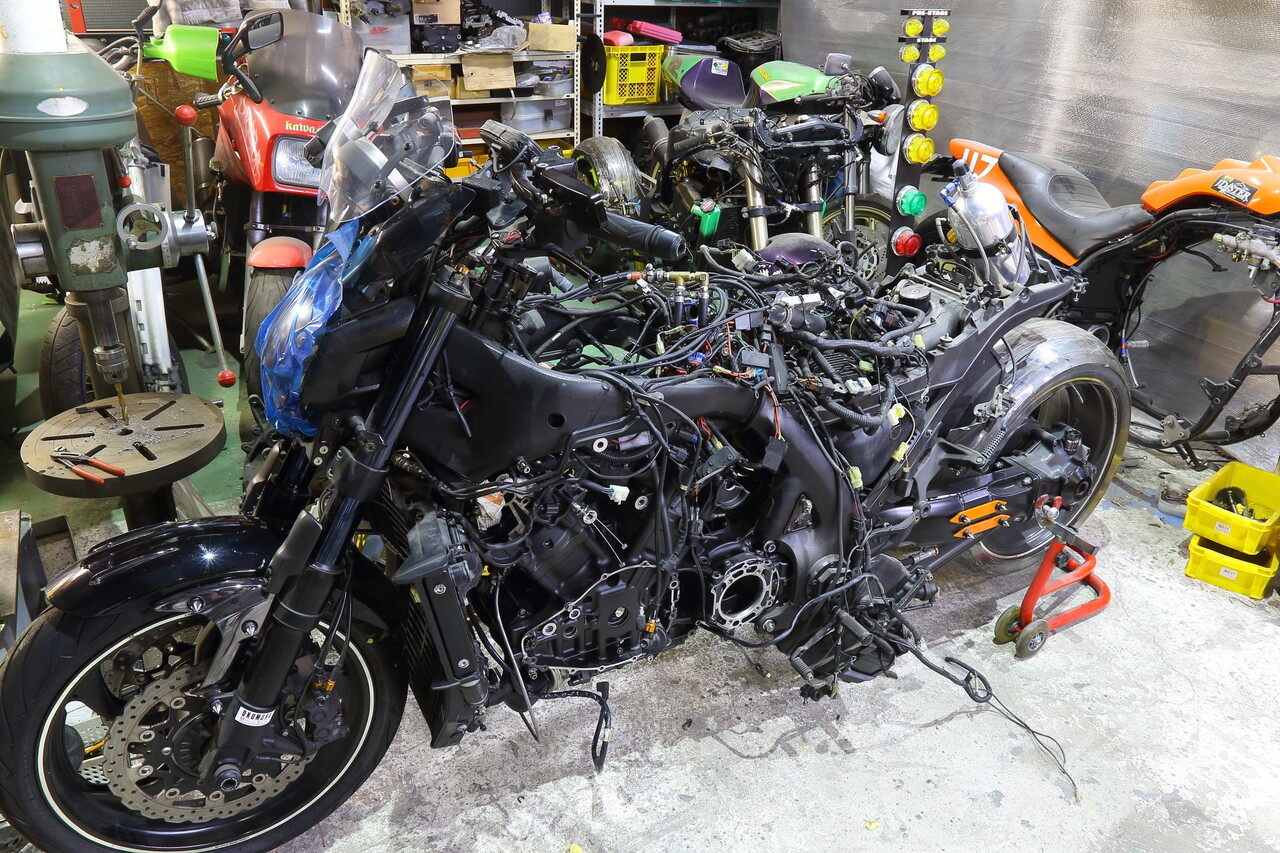

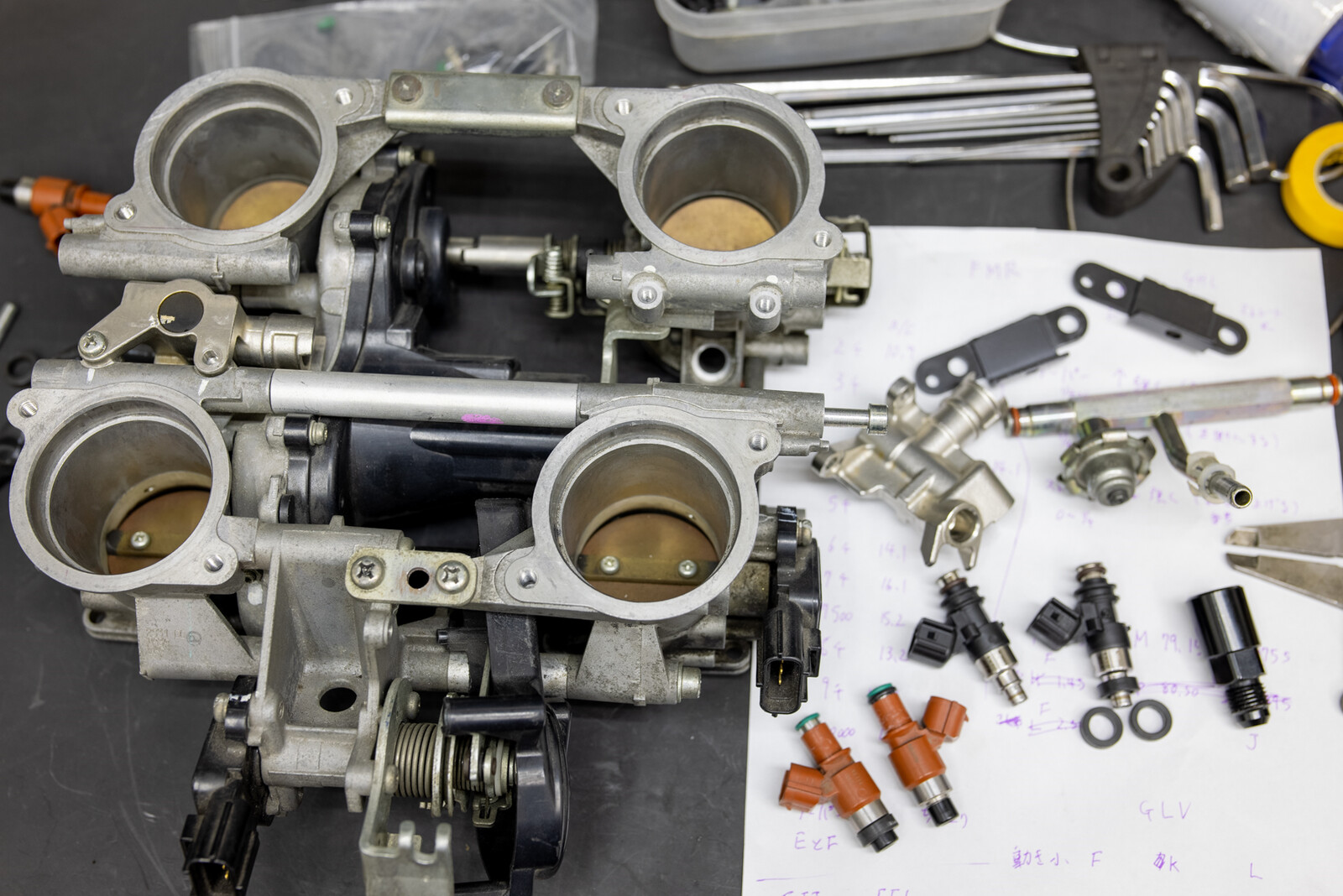

前制作者さんのセンスでハーネスやら配管やらが縦横無尽に張り巡らされて街中でカラスが作った巣のような状態だったV-MAX1700ですが、スペース確保の為にABSユニットの撤去と、そろそろフルコン化に向けたハーネスの処理を・・・と作業を開始しましたが、何がどうしたらこうなったのか意味不明が数多く点在するこのV-MAXのハーネス処理は元の状態に戻すまでが非常にストレスの掛かる作業で、配線図と睨めっこしながら一本ずつ役割を理解しながら断捨離をしての作業で大変でした・・・。

SBR_0954

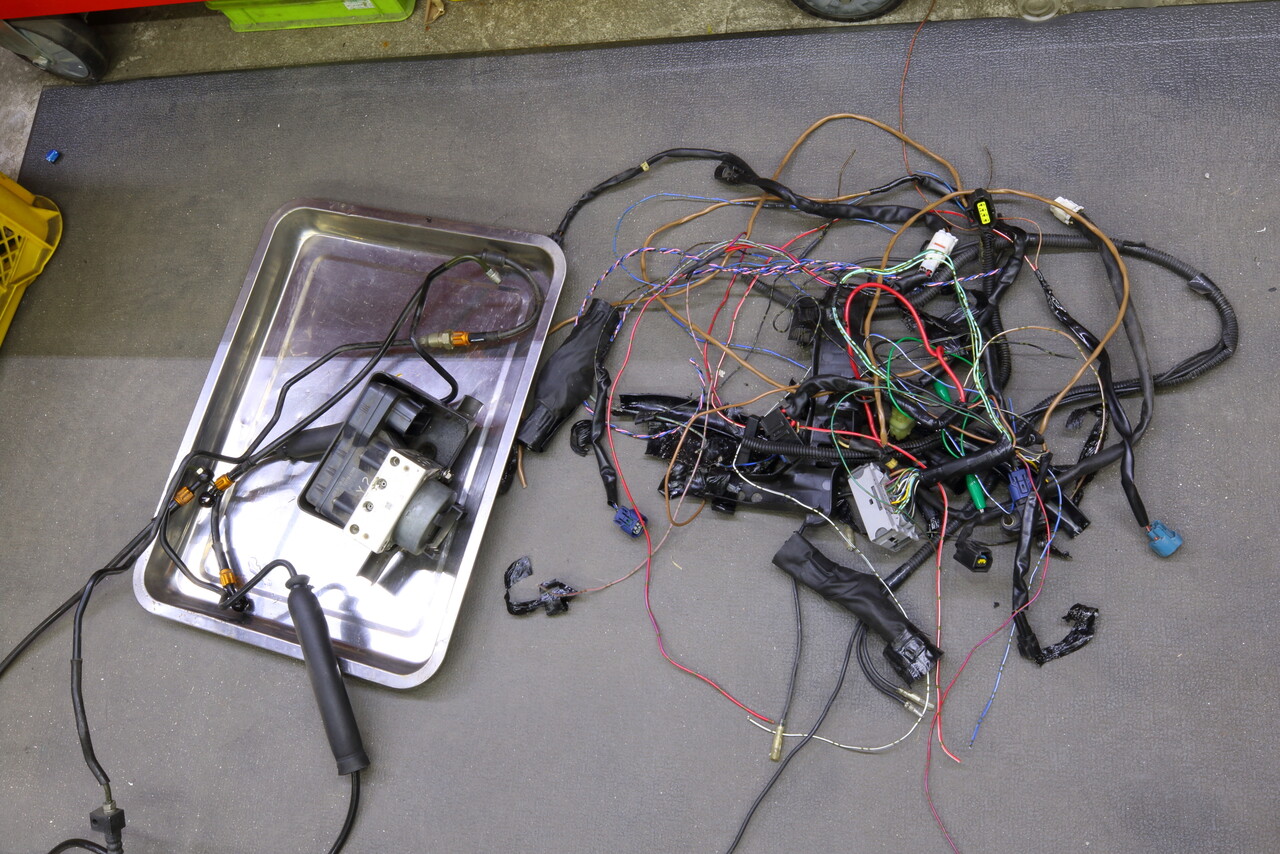

そしてABSユニットとエンジン制御系のハーネスも不要となるので全て裁断して・・・、

SBR_0952

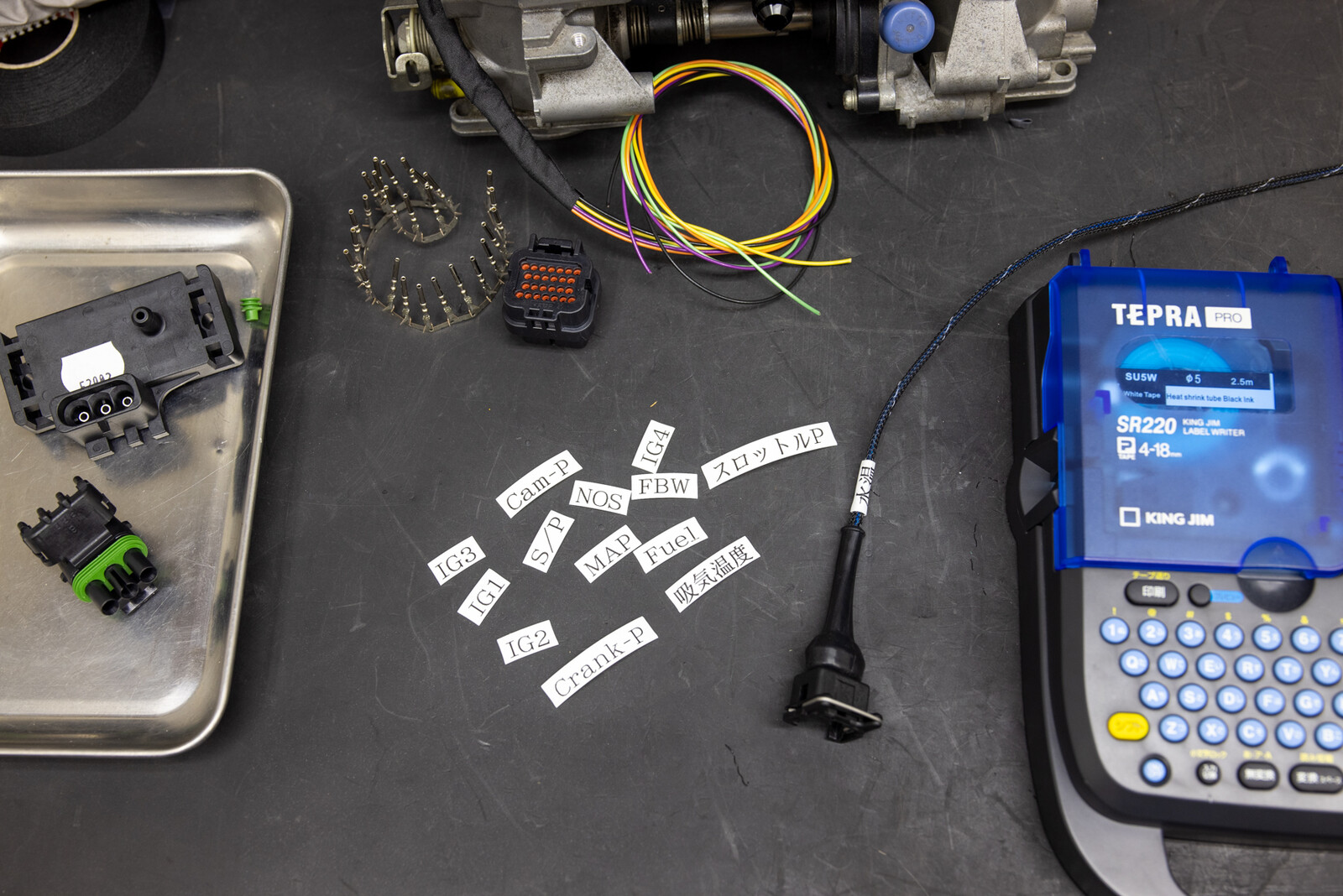

全体的に不要なスイッチ類や配管なども撤去し、メインハーネスもかなり細径にする事が出来ましたので、ハーネス関係でサージタンク周りの取り回しがギチギチだったのもこれで少し余裕が生まれて解消出来そうです^^

SBR_0958

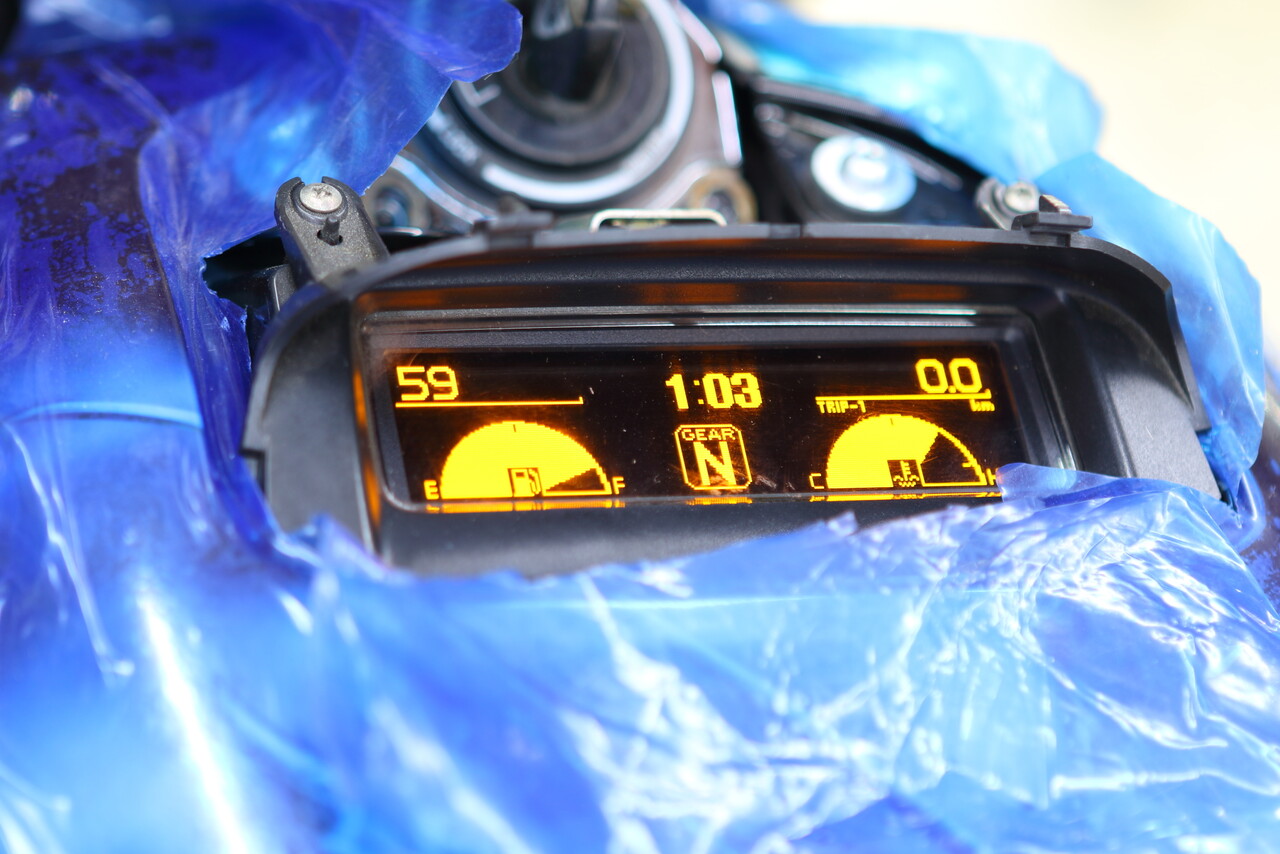

そしてエンジン回りのセンサー類なども全て撤去してしまったので、タンクカバーにセットされているメーターの幾つかが機能しなくなってしまったのですが、ハーネスを作り直してあげたらちゃんとに動くことが判明♪

SBR_0976

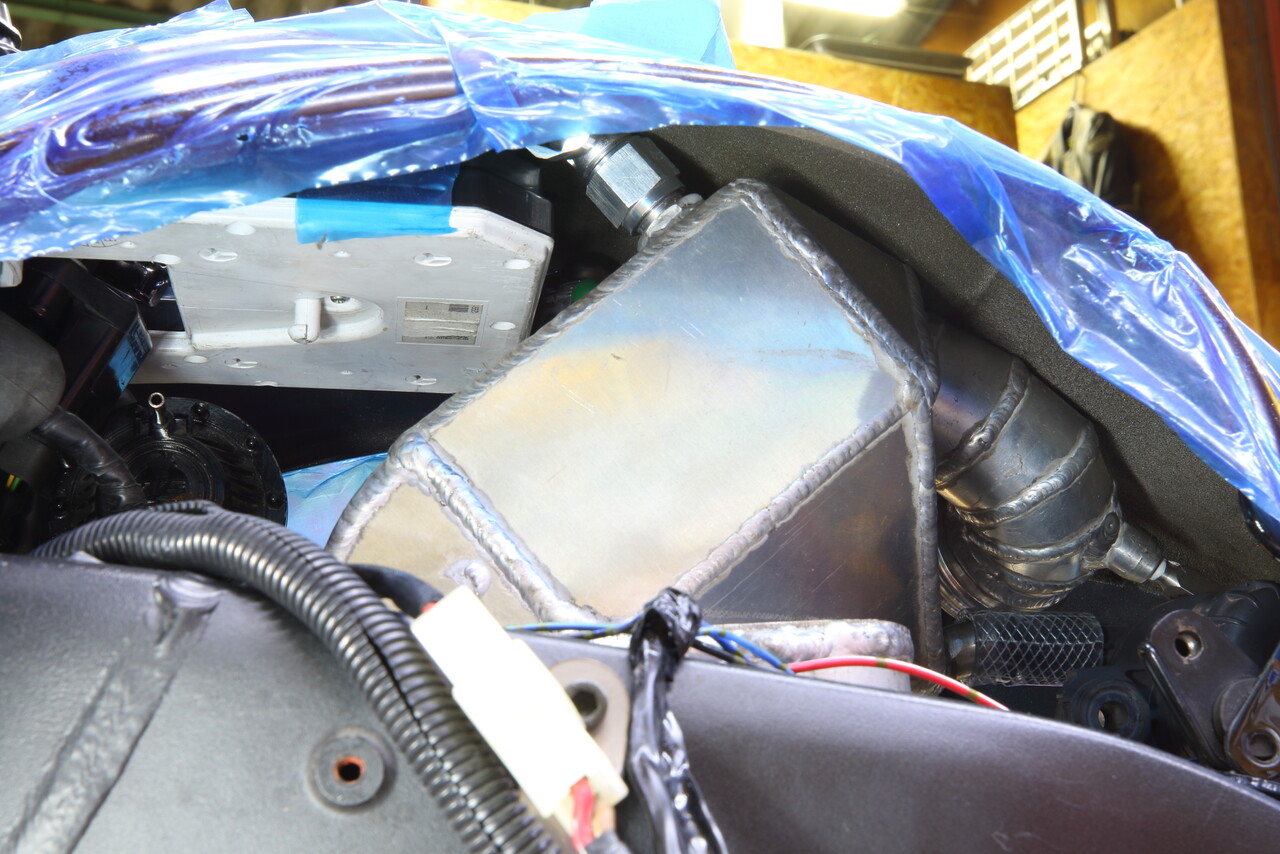

とは言え、当初このタンク下のスペース内にサージタンクやら水冷式のインタークーラーやらそのポンプやらと非常に狭いスペースにギリギリの間隔で詰め込んでしまったので、スペースの関係上このタンクに設置されたメーターは撤去して塞いでしまう計画だったのですが、どうしようかなと。
ここでこのメーターを再利用するとなると色々当たってしまって当初の予定から再度フィッティング類の変更と取り回しの変更が・・・。
希望が見えたようで実は絶望だったというオチでした・・・。





akane380 at 05:40|PermalinkComments(6)

2019年02月20日

伊達じゃない

〜 各種作業依頼に関しまして 〜

現時点での各作業における納期のお約束が出来る作業受付は、
現時点で3月中旬以降からの予約受付となっております。
現在作業依頼が重複しておりまして、預かり品の置き場所が無い状態となっておりますので、
ご依頼を頂けます際には部品を発送していただく前に、一度 secretbase-racing@nifty.com 又は右欄下に御座いますお問い合わせフォームよりお問い合わせを頂きまして、入庫予定日などを打ち合わせの上でのご依頼を頂ければ乗れない期間が最小限で済みますので宜しくお願いいたします。
いつもご依頼を頂いておりますショップ様などにおかれましては納期に余裕を持ってご依頼を頂きたくご不便とご面倒をお掛けしますが、以上、宜しくお願いいたします。

SBR_5547

-------------------------------------------------------------------------------------------------------------------------------------

SBR_5416
ここ最近隔週でV-MAX1200のネタを紹介させて頂いておりますが、V-MAX1700 ターボの制作も同時進行で進めています。

SBR_5449
現状ではまだ組み上げには程遠く準備段階で、スペースの限られているバイクで如何にして効率の良いシステムを作るか?と、頭を悩ませながら寸法と睨めっこをして一品モノの専用部品などの作り物に追われている状況ですが、

SBR_5316
状況を見極めながらじっくりと時間を掛けさせていただいたお陰で当初選択肢に上ったものの、バイクで使用するには少し難ありだった最新のMoTeC M1も技術の進歩に伴ってバイク用のソフトウェアパッケージが開発されて使用できるようになったりと、

SBR_5406
こちらのV-MAX1700 のターボ化計画も楽しみながら激しい内容で進めていきますので順を追ってご紹介していきます^^

iphone_IMG_0712
それにしても先日V-MAX1700に使用するMoTeC を買いに埼玉のAVOさんに伺って、帰りに同じ埼玉にあるエスコートさんの工場にお邪魔をさせて頂いたのですが、この時は先日に鈴鹿で行われた名神タイヤ presents Attack 鈴鹿 2019でのタイムアタックに挑むべく新たに制作したE/g を搭載しての組み上げの段階で、その作業を傍らで見させていただいたのですが、常に現場での作業性を考慮しながらの作業など大きな目標に挑む先輩方の背中を見させていただいて改めて勉強になりました。
そして、分かっていつつも改めて使っている部品達のレベルが違い過ぎる事に驚きつつ、カスタム車両とレース車両の違いってこうゆう実戦経験から生まれた細かい技術や心配りなんだろうなぁ・・・と ” 伊達じゃない ” という言葉はこうゆう時に使うんだろうなと改めて実感し勉強になりました。

iphone_IMG_0713
そしてこの数日後に鈴鹿サーキットで行われたAttack鈴鹿でのタイムアタックにて、このチームESCORT率いるランサーEVO9 が、今まで5年近く破られることの無かった鈴鹿サーキットに於けるチューニングカーのコースレコードを1秒半近くも更新して “ 1分58秒298 ” を記録し、新たなチューニングカーのコースレコードを樹立と、華々しいコースレコードを樹立した瞬間ではなく、その結果に向けて黙々と作り上げる瞬間を見られたことに感動していますし、このような表には出ない先輩方の真摯に取り組む姿を間近で見させていただけた事に感謝しています。
当日は大変お忙しい中お邪魔をさせて頂きまして本当にありがとうございました。

Attack
AttackさんのHPより抜粋
そのAttackですが、次戦は今週末の02月23日(土曜) 9:00〜16:00に筑波サーキットで開催され、エスコートさんのEVO9の走りも生で見れますのでお時間のある方は生で観戦しに行ってみては如何でしょうか^^
詳細は⇒ AttackさんのHPにて


2019.3.3 追伸

VOPTさんが当日の様子をアップしてくれていました。
↓   ↓   ↓



akane380 at 05:06|PermalinkComments(4)

2017年06月22日

V-MAX1700 ターボ製作

SBR_4440
現在、自分の12R以外にもドラッグでタイムを狙うべく2機のエンジン製作を進めさせて頂いているのですが、自分の12R の仕様がNOS仕様で8秒台を目標に、V-MAX1200がNAでシャフトドライブのままエアシフターも使わずフレームも補強せずのエンジンパワーとライダーの腕だけでV-MAXのNAでは誰もまだ成し得ていない9秒台を目標に、そしてもう一機のV4のV-MAX1700はターボ仕様でタイム目標はまだ立てておりませんが、タービンをしっかり回してブーストを掛けてまともに走れる仕様を・・・のNA、NOS、ターボと三者三様の仕様をそれぞれにメニューを考えて作業を進めているのですが、

SBR_7284
とにかく今回のV-MAX1200&1700はいろいろな場面でそれぞれつまずく事多しで、一歩進んで二歩下がるな状況が続いていましたが、ここにきてやっと作業も順調に進められる状況になったので改めてこの辺の作業も個別に紹介していきたいと思います。

SBR_9940

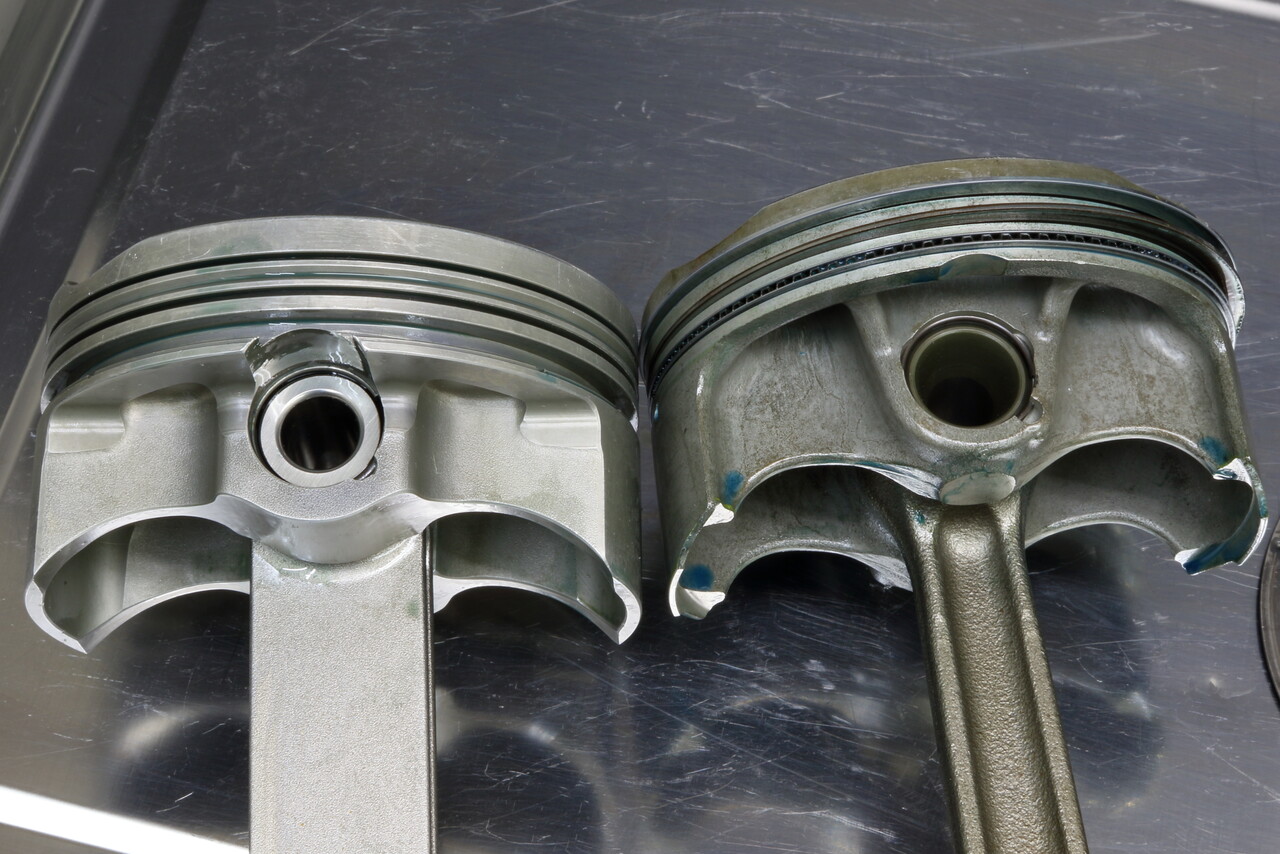

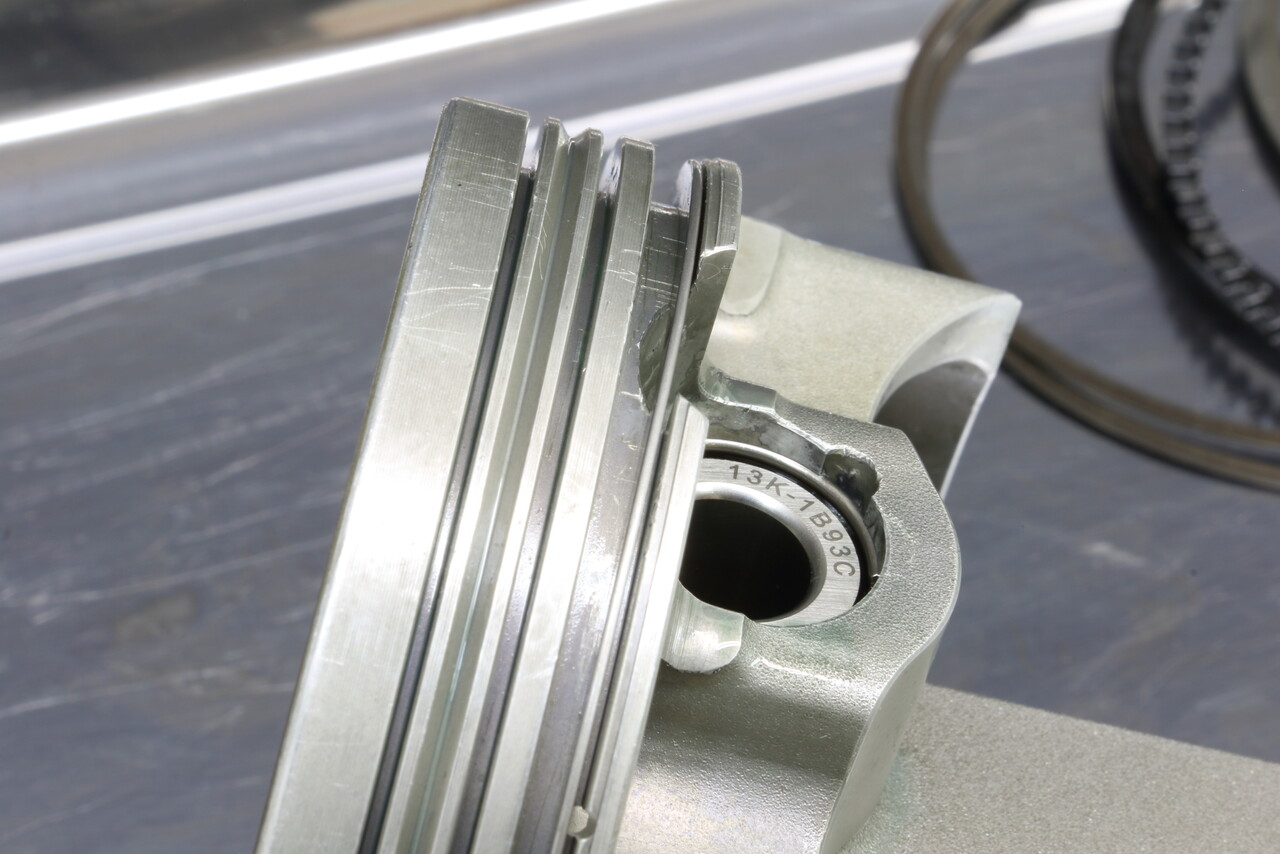

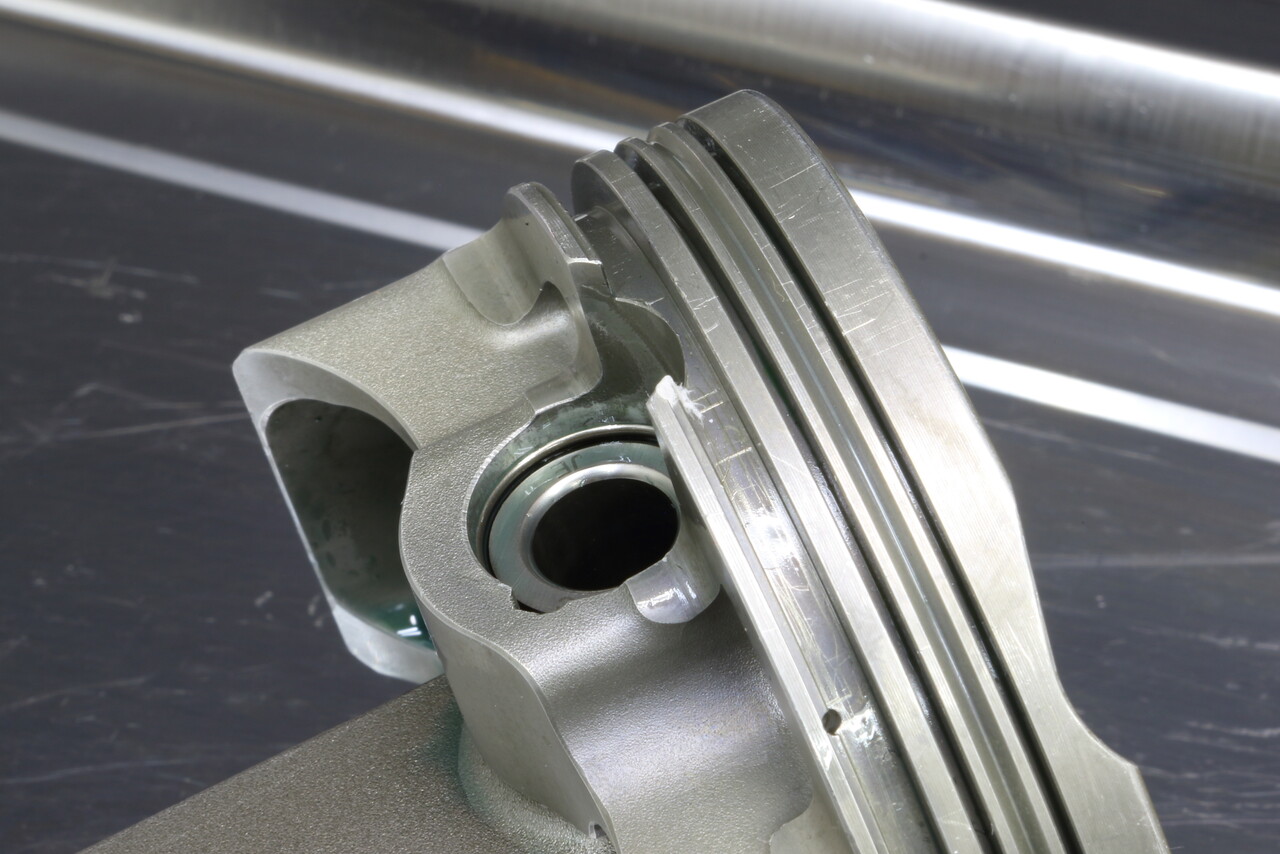

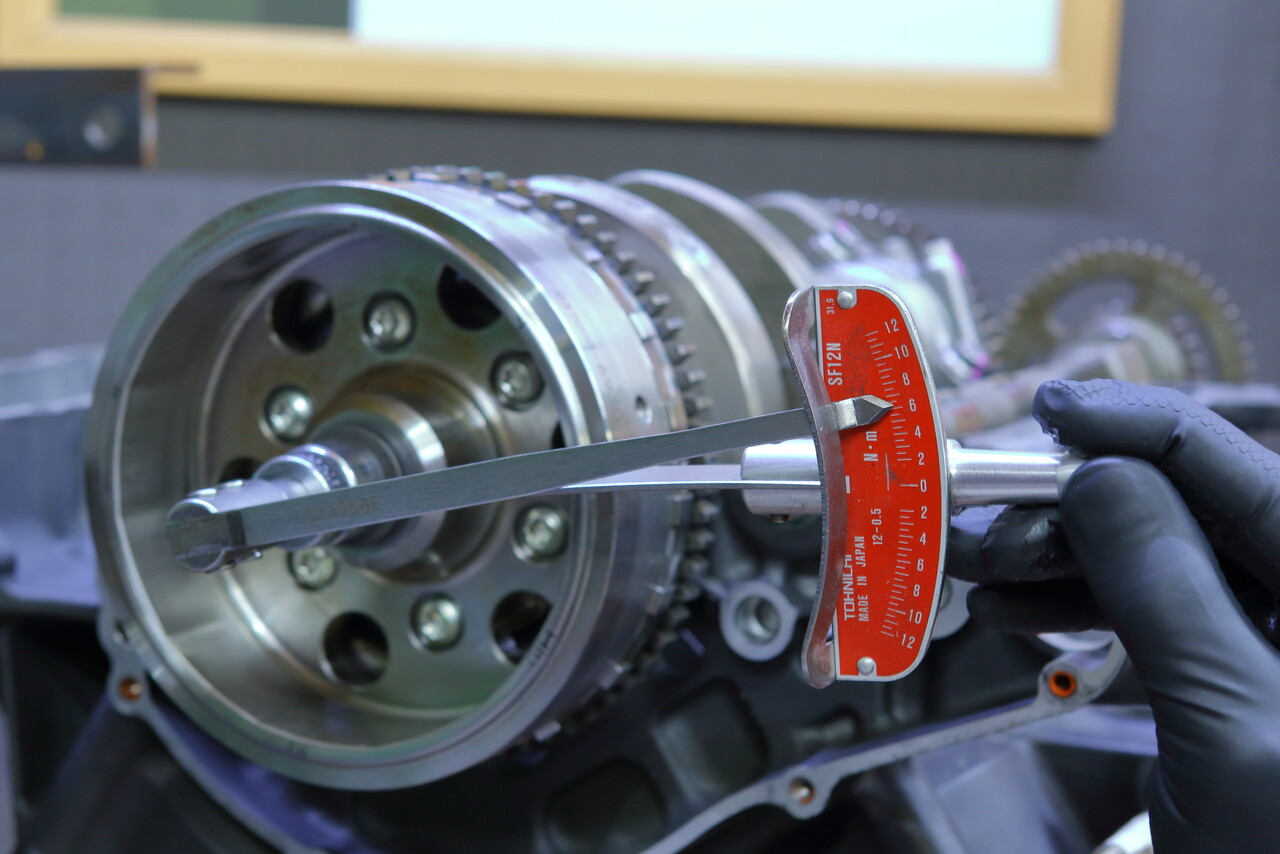

で、今回のV-MAX1700の作業はウチで一から製作する訳ではなく、以前にショップさんで作られたマシンに対するご相談を受けまして、ここでの細かい詳細と内容は避けますがいろいろ問題がお有りとのことで、とりあえずエンジンも一度バラして不良箇所を洗い出しつつ、しっかり組み直しましょう。と分解点検をしたところ、ターボ仕様に合わせてキャリロのHビームとローコンプの鍛造ピストンが組まれていたのですが、

SBR_9939
この純正に対して強化されたコンロッドとピストンのセットが純正比で非常に重量増に繋がっておりまして、V4 E/g でこの重量増は如何なものか?と、このピストンとコンロッドのセットに対するクランクのバランス作業をいつも内燃機加工をお願いしているナプレックさんにお願いをしたのですが、

IMG_0372
ナプレックさんでも今までにV4 180度クランクの?扱いが無いとのことで作業は困難を極めまして、

IMG_0371
こうして書くとあっと言う間の出来事のようですが、バランスの計算をして頂いて計算を元にダミーウェイトとなるボブウェイトを新規で製作し、やっとバランスマシンに掛けられる!という状態に来るまでに約1年^^:

IMG_0362
その後、クランクシャフトから取り外せないギアなどの関係でバランスマシンにセットが出来ないという問題が発生してどうするか?で一度作業が中断したのですが、バランスマシン側を改造することで対応していただけるということで巨大なベアリングを用意していただいて、

IMG_0363
それをこれまた今回の為に製作していただいた冶具にセットして・・・

IMG_0361
紆余曲折を経てやっとバランスマシンにセットすることが出来て何度も山あり谷ありの連続だったのでこれで全ての問題は切り抜けたと一安心。

IMG_0364
その後、バランスマシンにて精密バランスを取っていただき、
画像は NAPRECさんのこちらの記事より 拝借しております

SBR_9983
結果的に純正のバランスホールを埋めたり新しくバランスホールを開けたり、カウンターウェイトを切り落としたり・・・

IMG_2338
と、このような長い時間を費やしていただいてやっとクランクのバランス取りが完成して戻って参りました。

SBR_9982
その後、前回の12Rと同じようにレコードラインの出ているクランクピンを、

SBR_4477
綺麗に磨き仕上げを行いまして、

SBR_4469
何だかんだで一年以上掛かってしまった1700ターボ用のクランクがついに完成しました^^
今回非常に長い時間を掛けてお付き合いくださり製作していただいた名古屋さん率いるナプレックさんには感謝の気持ちで一杯ですが、それ以上にこの長い時間を文句の一つも言わず催促の一つも仰られずこちらを信じて寛大な気持ちで待っていて下さったオーナー様には本当に感謝しております m(_ _)m
ここからメタル関係の選定〜エンジンの組み付けを経て、モーテックECUによるフルコン制御などなど、まだまだ山ありですが、1200と違いメーカー部品の欠品もなく、ここからは順調に進めて行きたいと思います^^

SBR_4457
そしてもう一機のV4クランクの1200もなかなかの紆余曲折ぶりを発揮しておりまして、次回はそちらをご紹介していきたいと思います。
